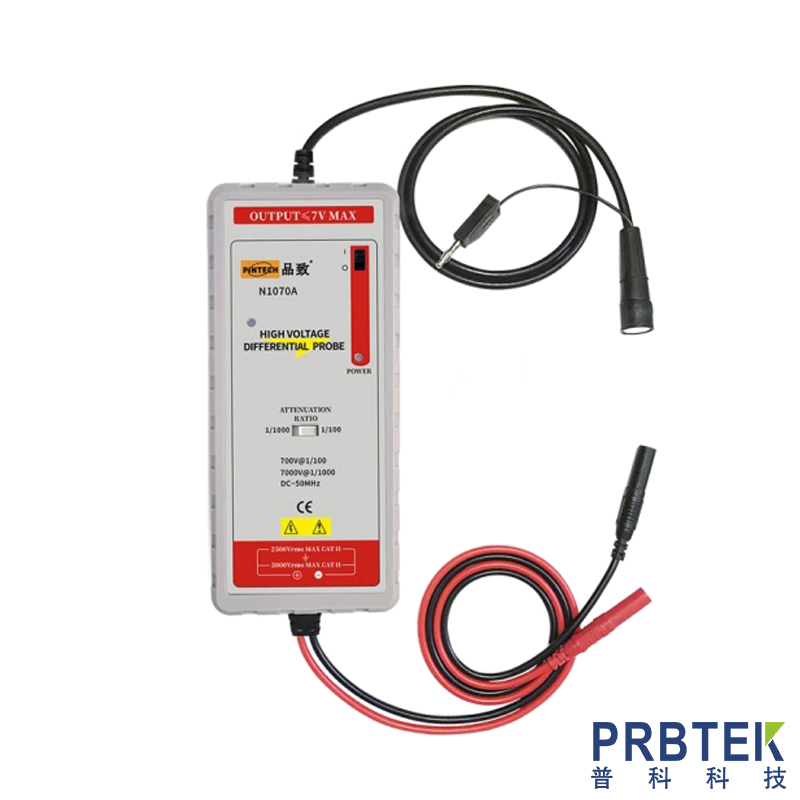

品致PINTECH差分探头N1070A的产品示意图及其使用

发布:西安普科科技
浏览次数:

  PINTECH品致N1070A 差分探头提供一个安全的仪器给所有的示波器使用,它可以转换由高输入的差分电压(≤7000V PEAK TO PEAK)进入一个低电压(≤7V),并且显示波形在示波器上,使用频率高达 50MHz,非常适合大电力测试、研发、维修使用。差分探头输出标示是设计在操作示波器1MΩ的输入阻抗的相对衰减量,当使用50Ω匹配器进衰减量刚好为 2 倍量。


  操作程序

  将 BP-250 与 N1070A 的输出端连接,并与示波器连结。

  如有需要先调整示波器上的垂直开关。

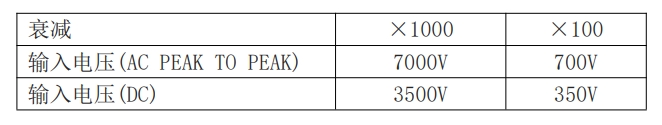

  将示波器上的衰减率及垂直开关调整到一致的位置,如下表。




  注意:电源必须打开。

  注意:

  实际的垂直偏向是等于衰减乘上示波器上所选择的垂直偏向,是使用负载50Ω的两倍。

  差分探头 BNC 输出线连接示波器或者其它设备时,确保BNC 端子可靠接地。

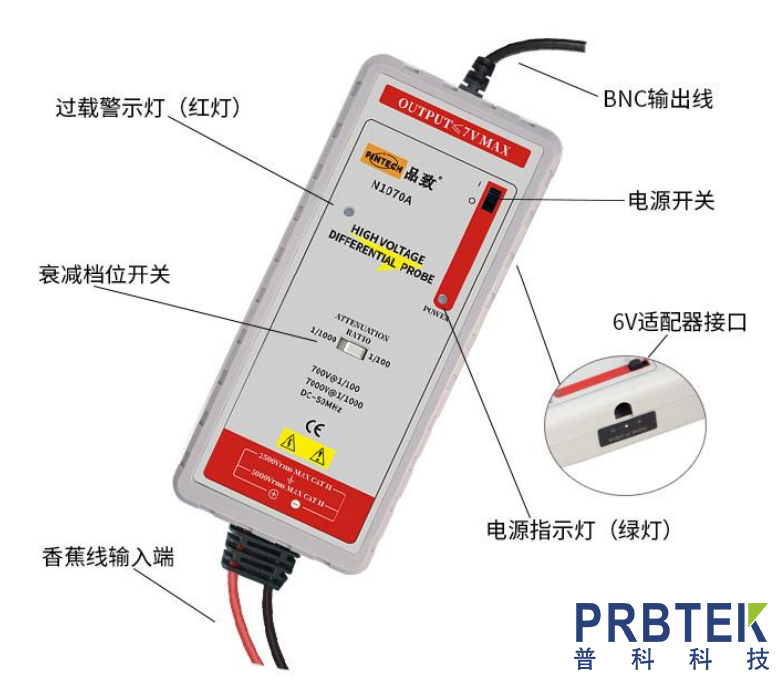

  产品示意图:




  以上内容由普科科技/PRBTEK整理分享, 西安普科电子科技有限公司致力于示波器测试附件配件研发、生产、销售,涵盖产品包含电流探头、差分探头、高压探头、无源探头、电源纹波探头、柔性电流探头、近场探头、逻辑探头、功率探头和光探头等。旨在为用户提供高品质的探头附件,打造探头附件国产化知名品牌。更多信息,欢迎登陆官方网站进行咨询:http://www.prbtek.cn


2024-04-07
