罗氏线圈在纳秒级电磁脉冲中的应用

　　罗氏线圈是一种交流电流传感器，是一个空心环形的线圈，有柔性和硬性两种，可以直接套在被测量的导体上来测量交流电流。

　　罗氏线圈适用于较宽频率范围内的交流电流的测量，对导体、尺寸都无特殊要求，具有较快的瞬间反应能力，广泛应用在传统的电流测量装置如电流互感器无法使用的场合，用于电流测量，尤其是高频、大电流测量。

　　那么罗氏线圈在纳秒级电磁脉冲中的应用有那些呢?下面西安普科电子科技小编带大家看看：

　　一、对国军标GJB8848中PCI注入电流实验的验证(10/550ns)

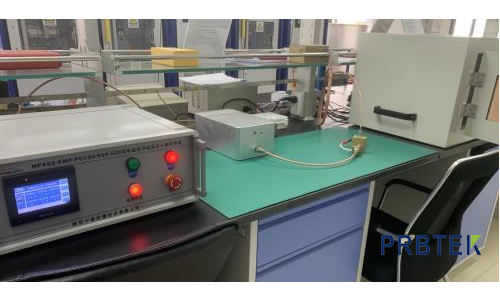

　　发生器型号：电磁脉冲PCI注入电流模拟器NPS02-EMP/PCI/20/550-500A

　　峰值：5A-500A

　　波形特调：T1：7.5ns，T2：500ns,目标：尽可能更快的波形。

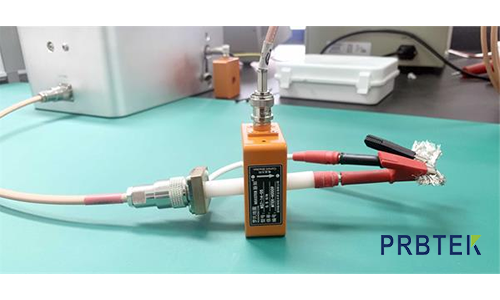

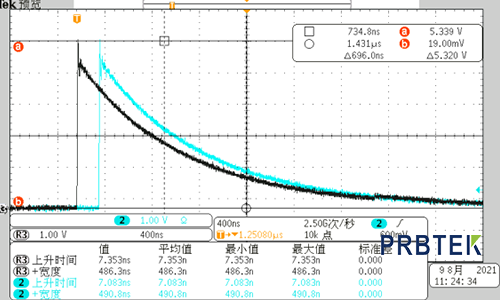

　　20A电流测试。REF3：Pearson 8585c CH2：MRS-14-05

　　设置：CH2：50Ω，

　　实测灵敏度：0.5V/A的1/2，符合50欧阻抗匹配测试结果。T1/T2基本吻合。

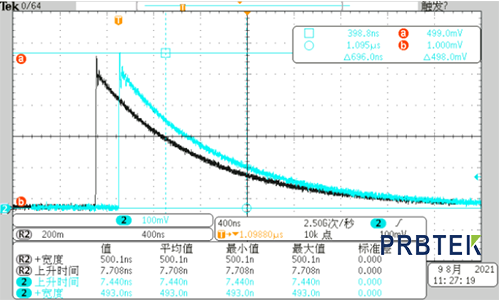

　　100A电流测试第1次。REF2：Pearson 8585c CH2：MRS-14-05

　　设置：加衰减器SMA10-40-8.5，40dB，8.5GHz，10W;CH2：1MΩ阻抗设置，

　　实测灵敏度：0.5V/A+5‰，T1/T2基本吻合。

　　100A电流测试第2次。REF2：Pearson 8585c CH2：MRS-14-05

　　T1测试偏快一点。

　　100A电流测试第2次。REF2：Pearson 8585c CH2：MRS-14-05

　　重合度截屏

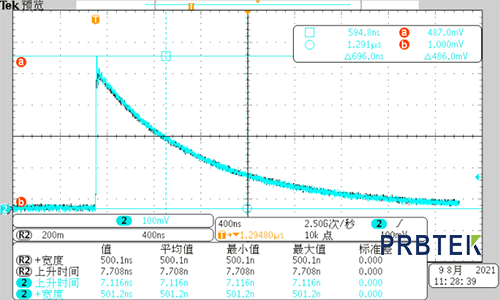

　　100A电流测试第3次。REF2：Pearson 8585c CH2：MRS-14-05

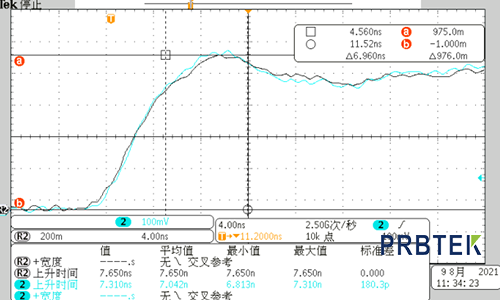

　　波形上升沿放大验证。

　　二、带宽确认

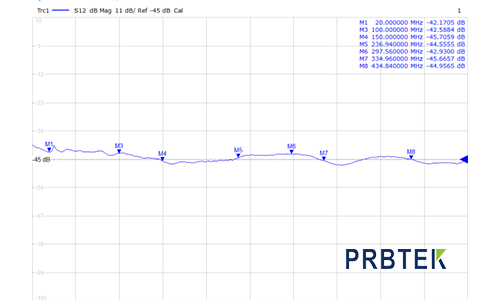

　　使用网络分析仪，对罗氏线圈的带宽验证。

　　自制50ΩBNC工装，结果仅供参考，在约20M-450MHz频带内达到3dB跌落要

　　以上就是罗氏线圈在纳秒级电磁脉冲中的应用，如您在使用中还有其他问题，欢迎登录西安普科电子科技www.prbtek.cn
