  示波器探头是在测试点或信号源和示波器之间建立了一条物理和电子连接;实际上,示波器探头是把信号源连接到示波器输入上的某类设备或网络,它必须在信号源和示波器输入之间提供足够方便优质的连接。连接的充分程度有三个关键的问题:物理连接、对电路操作的影响和信号传输。

  那么对于示波器的探头,有哪些种类呢?

  (1)无源探头

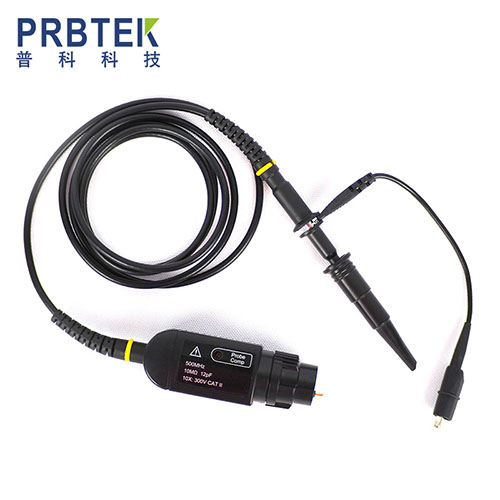

  无源电压探头是最常用的探头的常见的无源探头带宽都在500MHz以下,大部分的中低端示波器都会标配两支或者4支无源探头。它是一种非常方便,价格相对便宜的探头。


  高压探头和传输线探头也是属于无源探头的范畴。

  (2)有源探头

  有源探头的前端有一个高带宽的放大器,放大器是需要供电的,这也是有源探头名称由来。它的输入阻抗高,带宽也可以做到很高。有源探头的不利条件是成本高,尺寸大,也需要电源进行供电。


  (3)差分探头

  差分探头分为有源差分探头和高压差分探头。测试高速信号,特别是差分信号时,只能使用对应的有源差分探头来测试。

  有源差分探头具有低的负载效应,更高的信号保真度,高动态范围以及极微小的温漂等特点。而在很多高压信号的测试上,一般使用高压差分探头测试。


  (4)电流探头

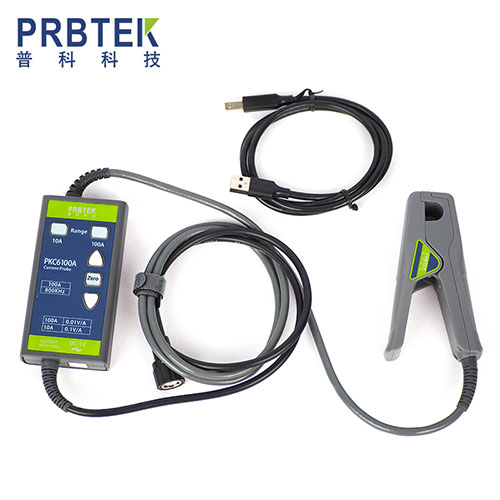

  用示波器来测试电流就会用到电流探头,常用的电流探头是利用霍尔原理来制作的。它通过测量电路周围磁场的变化来获得电流信号。在选择电流探头时应注意几个主要参数:待测物电流大小,电流频率,交流还是直流,钳口的形状和大小,供电方式,接口形式等。

  探头对示波器测量至关重要,所以要求探头对探测的电路影响必须达到最小,并希望对测量值保持足够的信号保真度。如果探头以任何方式改变信号或改变电路运行方式,示波器会看到实际信号的失真结果,进而可能导致错误的测量结果,或者误导性的测量结果。通过以上介绍可知,探头的选购和正确使用有许多值得注意的地方,只有与示波器和被测电路都匹配良好的探头才是您该选择和使用的探头。

  以上就是示波器探头的四种分类,如您使用中还有其他问题,欢迎登陆西安普科电子科技www.prbtek.cn
