电流互感器使用方法

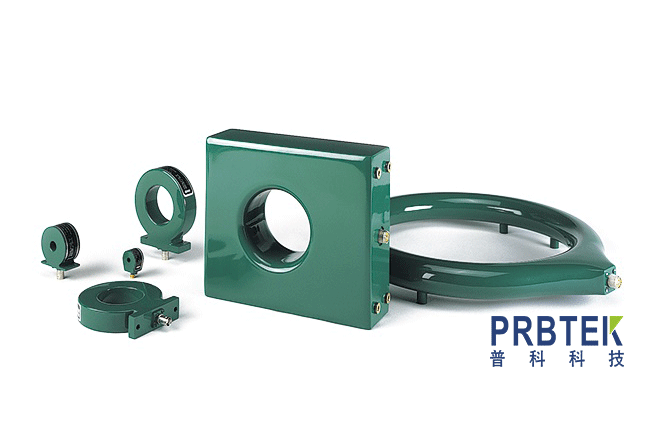

　　电流互感器是依据电磁感应原理的，电流互感器是由闭合的铁心和绕组组成，它的一次侧绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路，电流互感器是把一次侧大电流转换成二次侧小电流来使用，二次侧不可开路。

　　电流互感器二次侧与测量仪表的电流线圈串联形成闭合回路，由于阻抗很小，所以二次接近短路状态，电压很低，但如果二次开路的话，电流互感器其实就相当于一个升压变压器，它二次开路的话，二次没有了电流，失去了电流的平衡作用，铁芯磁通骤增，感应电动势也跟着骤增，导致二次电压大大升高，可升至数百伏甚至数千伏，既容易造成对人的电击，有可能击穿二次线路和电气元件的绝缘，很危险。

　　另外，铁芯磁通大大增加，铁芯会发热，可能烧毁互感器。而且，由于二次电流为零，电流表、功率表等指示为零，电流继电器也不能正常动作，失去了对一次电路的监视和保护作用。

　　电流互感器怎么看

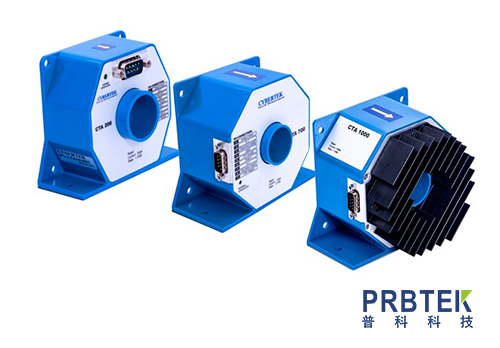

　　1、电流互感器是一种特殊的变压器，其“变流比”和一次、二次的匝数相关，因电流互感器的二次侧输出都是5A，故改变一次侧的匝数，就改变了电流互感器变流比。

　　2、对于“互感器上铭牌是标50/5电流”，安装时一次侧应该穿绕3圈，就可以做到50/5的变流比;穿绕2圈即为75/5的;一次穿绕1圈(即穿芯安装)就是150/5的规格了。

　　电流互感器使用方法

　　1、电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载串联;

　　2、按被测电流大小，选择合适的变化，否则误差将增大，同时，二次侧一端必须接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，造成人身和设备事故;

　　3、二次侧绝对不允许开路，因一旦开路，一次侧电流I1全部成为磁化电流，引起φm和E2骤增，造成铁心过度饱和磁化，发热严重乃至烧毁线圈;同时，磁路过度饱和磁化后，使误差增大，电流互感器在正常工作时，二次侧近似于短路，若突然使其开路，则励磁电动势由数值很小的值骤变为很大的值，铁芯中的磁通呈现严重饱和的平顶波，因此二次侧绕组将在磁通过零时感应出很高的尖顶波，其值可达到数千甚至上万伏，危及工作人员的安全及仪表的绝缘性能;

　　4、为了满足测量仪表、继电保护、断路器失灵判断和故障滤波等装置的需要，在发电机、变压器、出线、母线分段断路器、母线断路器、旁路断路器等回路中均设2～8个二次绕阻的电流互感器，对于大电流接地系统，一般按三相配置;对于小电流接地系统，依具体要求按二相或三相配置;

　　5、对于保护用电流互感器的装设地点应按尽量消除主保护装置的不保护区来设置，例如：若有两组电流互感器，且位置允许时，应设在断路器两侧，使断路器处于交叉保护范围之中;

　　6、为了防止支柱式电流互感器套管闪络造成母线故障，电流互感器通常布置在断路器的出线或变压器侧;

　　7、为了减轻发电机内部故障时的损伤，用于自动调节励磁装置的电流互感器应布置在发电机定子绕组的出线侧，为了便于分析和在发电机并入系统前发现内部故障，用于测量仪表的电流互感器宜装在发电机中性点侧。

　　电流互感器在使用时，它的原线圈应与待测电流的负载线路相串联，副边线圈则与电流表串接成闭合回路。电流互感器的原线圈是用粗导线绕成，其匝数只有一匝或几匝，因而它的阻抗极小。原线圈串接在待测电路中时，它两端的电压降极小。副线圈的匝数虽多，但在正常情况下，它的电动势E2并不高，大约只有几伏。

　　由于I1/I2=Ki(Ki称为变流比)所以I1=KiI2

　　电流互感器在电流表应用中的接线示意图由此可见，通过负载的电流就等于副边线圈所测得的电流与变流比Ki之乘积。如果电流表同一只专用的电流互感器配套使用，则这安培表的刻度就可按大电流电路中的电流值标出。电流互感器次级电流较大值，通常设计为标准值5A。不同的电流的电路所配用的电流互感器是不同的，其变流比有10/5、20/5、30/5、50/5、75/5、100/5等等。

　　为了安全起见，电流互感器副线圈的一端和铁壳必须接地。
