RIGOL示波器高压探头RP1018H的操作说明及使用注意事项

　　1. 操作说明

　　1) 连接探头衰减端的地线(鳄鱼夹)到好的接地点或可靠的接地测试端。

　　2) 连接 BNC 连接头到示波器的 BNC 输入端口。

　　3) 选择示波器要求的量程范围。

　　注意:请务必在连接测试前把高压电源关闭。

　　2.匹配电容调整

　　连接探头至示波器，输入 200Hz 方波至探头测试端，然后调整示波器控制项进而显示一些波形，并针对方波波型上升型态调整位于 BNC 接头的可变电容器。

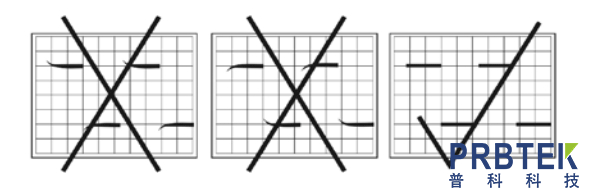

　　正确调整 200 Hz 方波的示意图

　　警告：

　　1) 200 Hz 方波请使用函数信号发生器，输出 20Vp-p。

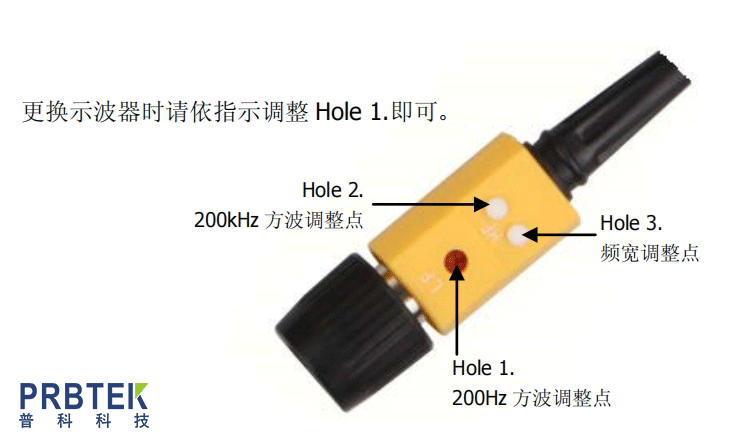

　　2) 非专业人员请勿调整 Hole 2，Hole 3 调整点。

　　3) 本产品出厂时已经对 Hole 2，Hole 3 调整过，请安心操作使用。

　　4) 调整时请使用本公司附带的指定调棒。

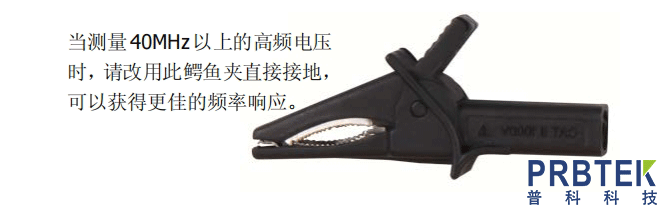

　　5) 当待测高压的频率超过 40 MHz 时，为了取得更好的频率响应与更佳的接地，请将长地线更换为鳄鱼夹。

　　3. 注意事项

　　1) 请勿将测试设备的接地线从地面接线柱上移开。

　　接地连接是探头安全操作的一个关键点。当高压测量的时候，如果没有这种连接将可能导致人身伤害或者对连接的示波器、探头产生损害。在探头测试端测试连接高压前，一定要先连接好地线，并且地线连接不能轻易挪开，直到高压测试端远离高压源。

　　2) 绝对不能把接地线与高压电源连接或者把探头测试端接地。

　　3) 打开高压源前，要保证身体的任何部位都没有和测试设备接触。

　　4) 测量电压时，请牢记被测电压是实际读数的 1000 倍。

　　5) 在移走接地夹前，一定要把探头高压测试端从高压源上断开。
