普源RIGOL示波器电流探头RP1005C的测量步骤说明

　　普源电流探头RP1005C可直接与波形测量仪器的 BNC 输入连接器相连，通过传感器头连接被测导体，可轻松捕获电流波形。

　　电流探头使用方法

　　测量准备：

　　1. 准备一台 RP1000P 电源适配器和一台波形测量仪器。

　　注意：打开电源适配器之前，请确保所使用的电源电压与电源适配器后面板上所标注的供电电压相匹配。若不匹配，则可能会损坏电源适配器，并发生电气事故。

　　2. 关闭电源适配器的开关，将电源适配器连接至交流电源。

　　3. 将电流探头的电源插头连接至电源适配器。

　　4. 打开电源适配器的开关，并检查电源指示灯是否点亮。

　　5. 打开电流探头后，请等待至少30分钟。刚接通电源时，由于预热等因素，将产生明显的零点漂移，因此，为保证测量的准确性，执行测量前，应将电流探头预热30分钟以上。

　　消磁和零位调整：

　　1. 如果波形测量仪器的输入为地电平，应将其基线调整至零位。

　　2. 将波形测量仪器的输入耦合设置为直流。

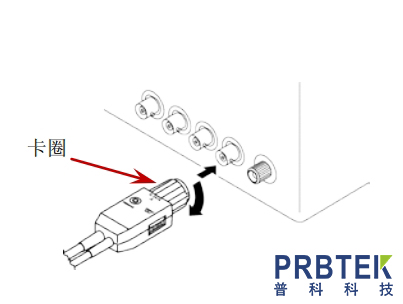

　　3. 将电流探头的输出连接器连接至波形测量仪器的输入端。转动输出连接器的卡圈，如下图所示，并检查卡圈是否锁紧。

　　注意：

　　断开输出连接器与波形测量仪器的连接时，首先解除锁紧，然后将连接器拔出。未解除锁紧而直接拔出或拉扯电缆线可能损坏终端连接器。

　　若使用 BNC 转香蕉插头或其它类似连接器连接除 BNC 连接器之外的输入端，请注意保证极性正确。

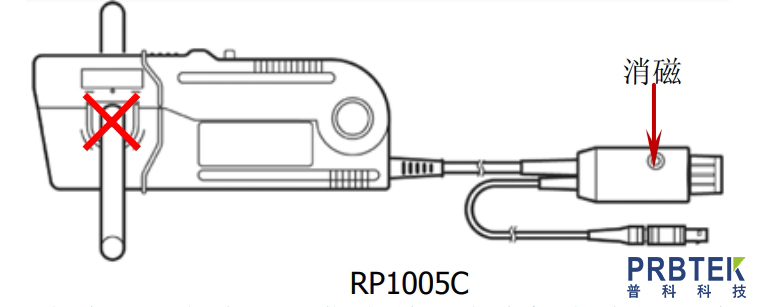

　　当电流探头的电流传感器连接被测导体时，请勿进行消磁操作，因为消磁操作会导致电流流入导体，可能会损坏被测电路的器件。

　　鉴于上述考虑，为电流探头供电前，请确保电流探头未连接被测导体。接通电流探头的电源将产生消磁波形。

　　4. 请确保电流传感器处于锁紧状态(对于 RP1003C/RP1004C，滑动开关应处于 LOCK 位置;对于 RP1005C，滑动开关上面显示 LOCK 标识且无 UNLOCK标识显示)。

　　5. 按下终端连接器上的消磁开关(DEMAG)。

　　6. 拨动终端连接器上的零位调整表盘，将基线调至零位。

　　测量步骤

　　1. 检查并确保测量系统安全且上述准备工作已就绪。

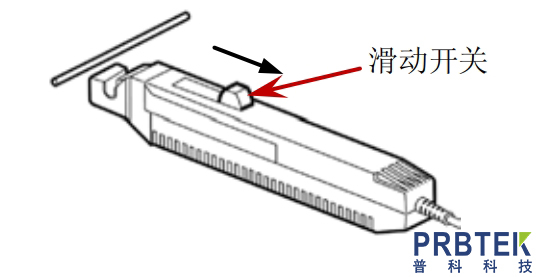

　　2. 按照下图箭头所示方向拨动滑动开关打开电流传感器(对于RP1003C/RP1004C，滑动开关处于 OPEN 位置;对于 RP1005C，滑动开关上面显示 UNLOCK 标识，LOCK 标识消失)。

　　3. 调整电流传感器，使其电流方向标识与待测导体中的电流方向一致，使用电流传感器连接待测导体，并使待测导体位于孔中心。

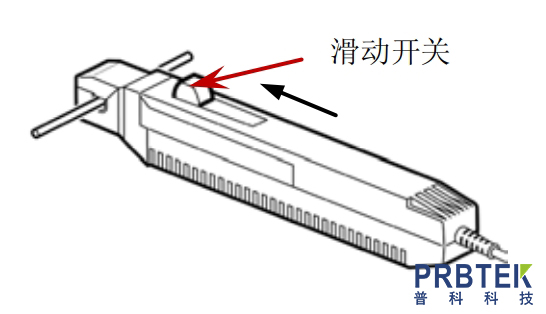

　　4. 按照下图箭头所示方向拨动滑动开关将电流传感器锁紧(对于RP1003C/RP1004C，滑动开关应处于 LOCK 位置;对于 RP1005C，首先应该上下按压电流探头闭合电流传感器，然后拨动滑动开关直至上面显示LOCK 标识，UNLOCK 标识消失)。

　　5. 此时，您可以查看电流波形。RP1003C/RP1004C 的输出增益为 0.1V/A，RP1005C 的增益为 0.01V/A。您可以通过波形测量仪器的电压灵敏度计算出电流灵敏度。例如，对于 RP1003C，波形测量仪器的电压灵敏度为10mV/div，则电流灵敏度为(10mV/div)/(0.1V/A)=100mA/div。

　　以上内容由普科科技/PRBTEK整理分享， 西安普科电子科技有限公司致力于示波器测试附件配件研发、生产、销售，涵盖产品包含电流探头、差分探头、高压探头、无源探头、电源纹波探头、柔性电流探头、近场探头、逻辑探头、功率探头和光探头等。旨在为用户提供高品质的探头附件，打造探头附件国产化知名品牌。更多信息，欢迎登陆官方网站进行咨询：http://www.prbtek.cn
