电流探头的使用实战及使用注意事项

　　电流探头使用说明

　　一、实操测试

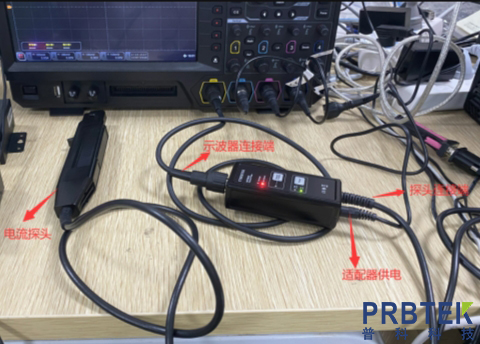

　　1.先将探头与示波器连接，连接方案如下图：

　　2、示波器设置：示波器调为电流测试(以通道1为例)：示波器开机后，修改通道1的参数，探头比设置为X1，单位设置为A。时基模式选择为YT。

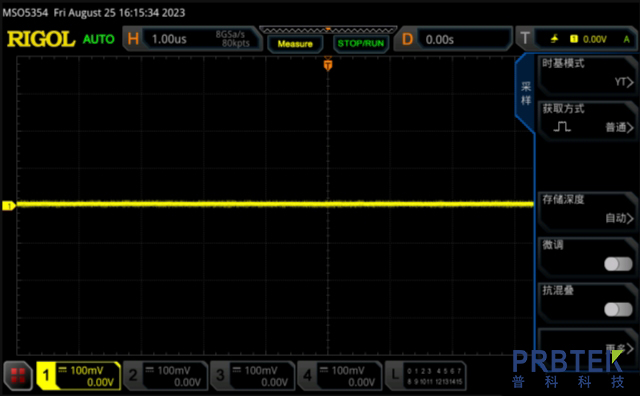

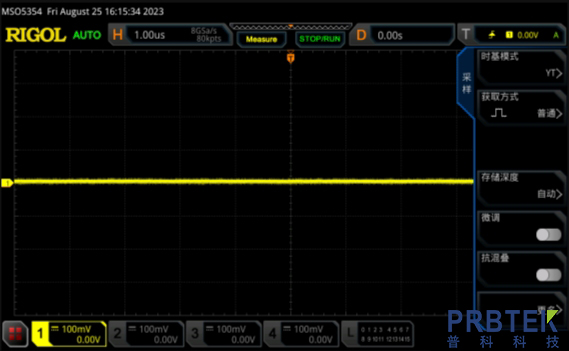

　　3、电流探头上电后，将钳口进行闭合。默认量程为30A，根据实际情况选择量程，本公司产品基本不会超过5A，可点击“range”按键切换测量量程。切换好测量量程后，需要对探头进行消磁处理，点击“Dagauss AutoZero”进行消磁。可以观察示波器，查看操作是否成功，正常消磁过程，其波形应该像鱼骨线。

　　4、将探头钳口钳住电源线：

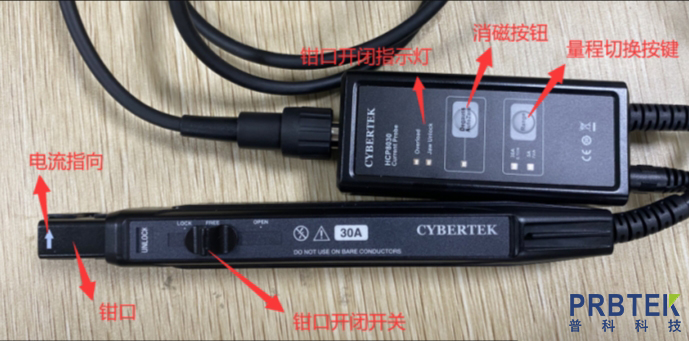

　　注意1：需要注意钳口有电流指向标识，其电流流向需与实际电源线一致

　　注意2：测量的时候钳正极即可

　　5、调节示波器上的时间档位及幅度档位，抓取设备实时电流值

　　二、注意事项

　　1. 请仔细阅读说明书上的安全注意事项以及探头量程;

　　2. 钳式电流探头必须将滑块推到底，直到探头显示：“CLOSED”;

　　3. 每一次测量之前对于有源电流探头需要预热20分钟以上才能保证测量结果的精确;

　　4. 每一次测量之后都需要进行探头消磁(Degauss)，避免剩磁对测量结果的影响;

　　6. 注意电流方向：

　　三、 探头的消磁与平衡

　　为进行精确的测量，必须经常对探头进行消磁与平衡调节。消磁可以消除探头铁心内的寄生磁场，否则将造成零点的漂移和测量误差。每次进行消磁后都需要调节探头的零点平衡，消除存在的偏移。在下列各种条件下都需要进行消磁与平衡：

　　• 每次打开示波器进行20分钟预热以后;

　　• 每当发生过载的时候;

　　• 每当探头暴露在强磁场时;

　　• 每次发现空载直流偏置非零时。

　　消磁与平衡调节步骤：

　　• 将示波器输入通道设为零参考点。

　　• 将探头的输出连接示波器

　　• 刻度设为安培/格。

　　• 探头不钳任何导线的情况下，将滑块推到底，直到显示CLOSED。

　　• 按DEGAUSS(消磁)按健。

　　• 将示波器打到最小刻度，比如1mA/格或10mA/格。调节平衡旋钮，直到波形轨迹线与零点重合。

　　四、 测量大的直流电流

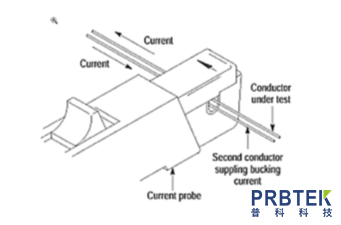

　　通过第二根导线反向偏流的方法：增加偏置电流，测量两组导线之间差值，再加上偏置电流。

　　五、 测量小的直流电流

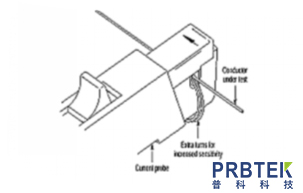

　　通过增加绕组的方法。
