是德科技KEYSIGHT无源探头N2873A产品特点及其使方法

　　是德科技KEYSIGHT无源探头N2873A这款探头具有直径 2.5 毫米的小巧探针和低输入电容，适合进行常规探测。

　　特点：

　　通用无源探头

　　500 MHz 带宽

　　10:1 衰减比

　　9.5 pF 输入电容

　　10 MΩ 输入电阻(端接到 1 MΩ 示波器输入端时)

　　400 V CAT I 和 300 V CAT II 最高输入电压

　　示波器补偿范围：10 – 25 pF

　　N2873A 无源探头具有直流至 500 MHz 带宽和 10:1 衰减比，可以满足各种测量需求。

　　Keysight N2870A 系列无源探头外形紧凑，探头直径仅为 2.5 mm，而且输入电容低，并配有各种微细间距探针附件，是探测当前高速数字应用中的高密度 IC 元器件或表面贴装器件的理想工具。

　　尖锐的探针采用弹簧固定，可以避免探头从被测器件上滑落。 绝缘的 IC 帽可将细小的探针保持在 IC 引线中间，避免探针与旁边的引线发生短路。 标准的扁脚接地连接器和自粘式铜接地端子有助于减少接地电感，同时轻松地接触地面。 可选的探针附件还可为要求严格的应用提供特定功能。

　　可与具有 1 MΩ 输入端的 Keysight InfiniiVision 和 Infiniium 系列示波器兼容。 这个探头与 Keysight 9000 系列 Infiniium 示波器一起装运。

　　轻松访问信号：

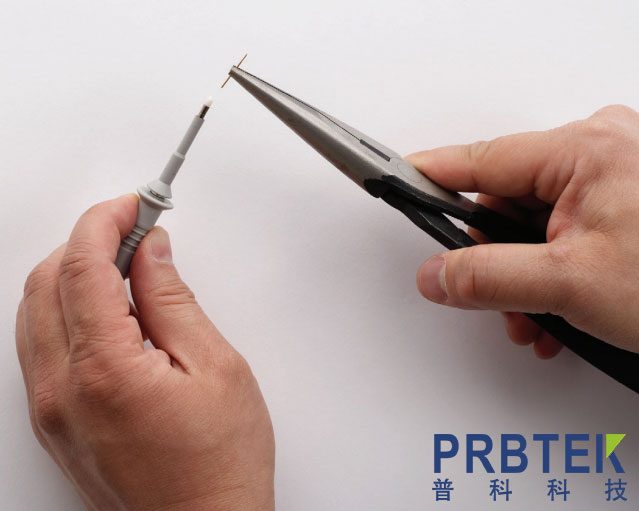

　　与传统的5mm或3.5mm探针头相比，2.5mm探针头直径的紧凑设计为被测电路提供了更好的可视性。这使得它更容易探测今天的细间距空间IC和组件。除此之外。可更换的探头尖端是弹簧加载的，防止它从你正在探测的设备上滑落。所有N2870A系列探头均配有一个弹簧加载探头和四个备用探头(2个弹簧加载探头，2个刚性探头)

　　图：锋利的探头尖端使探测当今精细的倾斜部件变得容易。

　　为了最大限度地减少高速信号振铃的感应效应，使用创新的接地叶片或弹簧接地连接。与探头一起提供的粘性铜焊盘可以附着在IC的顶部并连接到其接地引脚，以创建一个方便的接地平面供探头连接。当与接地刀片一起使用时，这种方法为探测具有高频内容的信号提供了理想的接地连接。

　　IC帽安装在探头尖端，提供了一个方便的自对准连接到细间距IC引脚。每个N2870A系列探头配有5个不同的IC帽，适用于0.5mm至1.27 mm的IC引线间距。

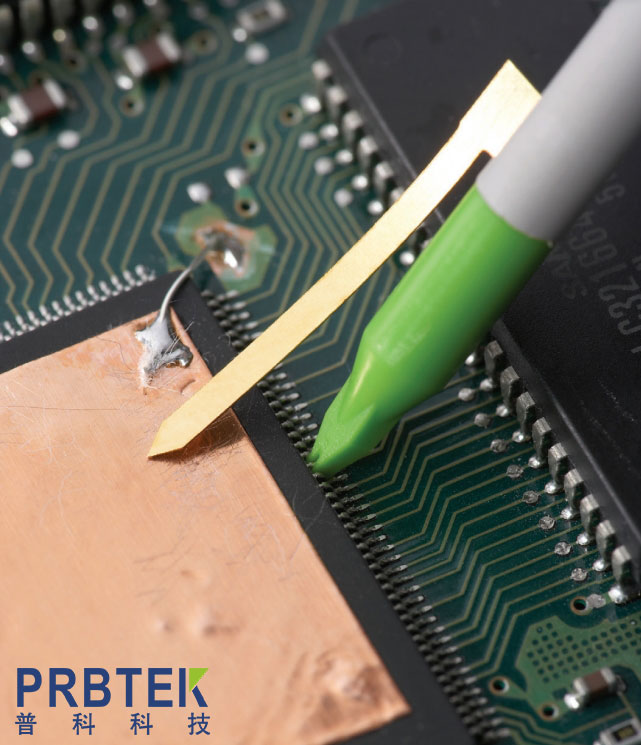

　　图：带有铜基板的短磨片提供了用于探测高频信号的id-地连接。绿色0.5 mm间距IC帽适合在探头尖端提供方便的自对准连接到IC引脚。
