PKC8030L高频交直流电流探头在锂电池 PACK 充放电及 BMS 算法验证中的应用

一、项目背景

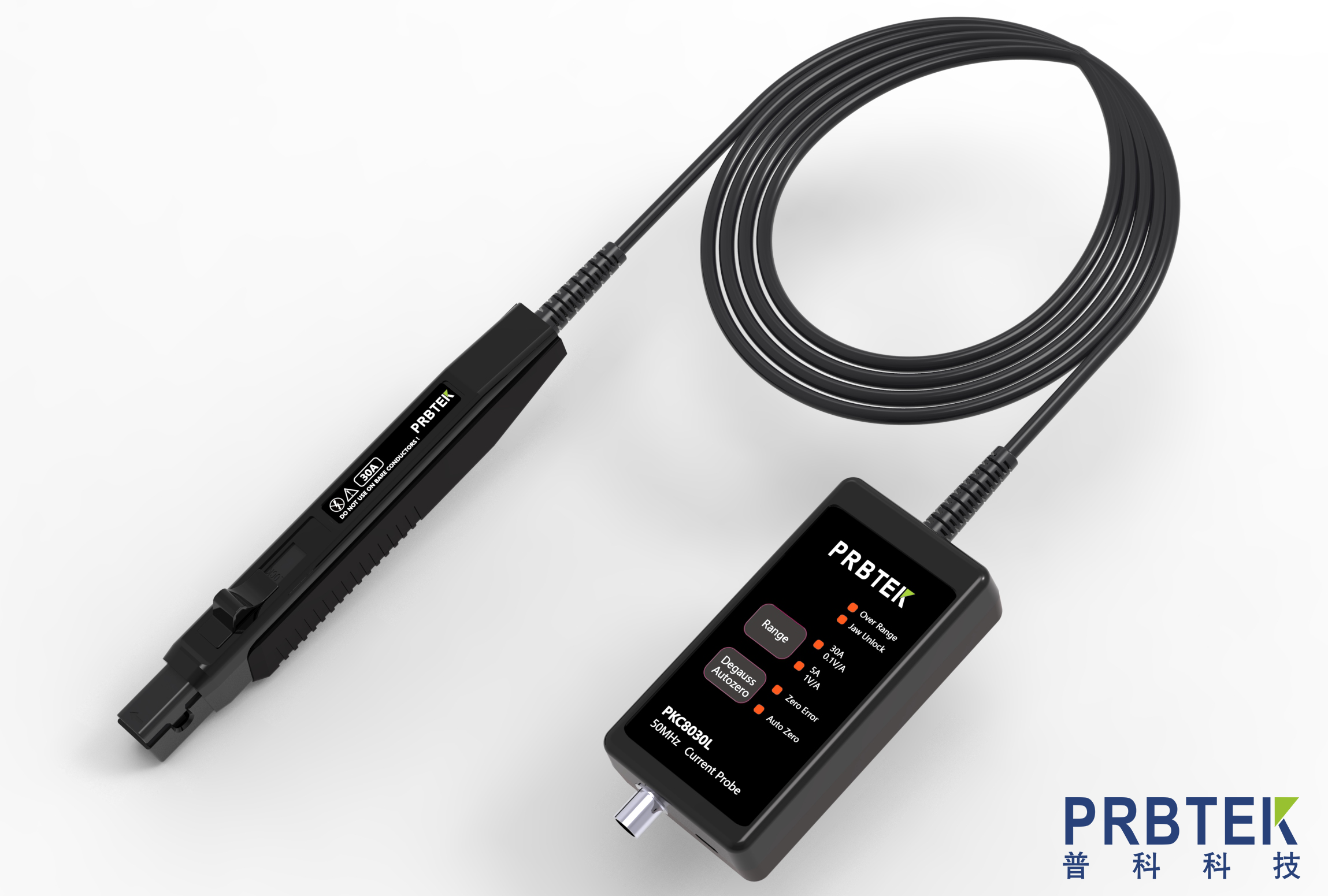

新能源电池企业开展储能锂电池 PACK 样机测试，验证 BMS 电池管理系统采样、过流保护、均衡控制算法。测试痛点：既要测稳态充放电直流大电流，又需要捕捉充放电切换瞬间的瞬态电流波动；BMS 采样精度需要和示波器实测数据做对比校验；小电流均衡工况下需要分辨毫安级微小电流变化；测试不能破坏电池 PACK 原有接线结构。 测试需求：交直流均可测量，带宽覆盖充放电瞬态扰动；双量程兼顾大电流充放电与小电流均衡测量；钳式无损夹持，不用拆改电池线束；具备足够电流分辨率，观测均衡回路微弱电流。 选用普科PKC8030L（DC‑50MHz，30A 连续 / 50A 峰值，双量程 5A/30A）高频交直流电流探头开展 BMS 验证测试。

二、测试硬件配置

1.被测对象：储能锂电池 PACK+BMS 管理板；

2.测试探头：PKC8030L 交直流电流探头；

3.采集设备：100MHz 示波器；

4.配套：USB‑C 供电线缆、BNC 输出线。

核心参数匹配

带宽 DC‑50MHz，直流与高频瞬态信号全部覆盖；

双量程：5A 档（小电流均衡测试），30A 档（充放电主回路）；

USB‑C 供电，测试台架供电方便；钳式夹持，无损在线测量；

高分辨率，可捕捉毫安级均衡电流波动；

CAT II 安全等级，适配电池系统测试安全规范。

三、测试实施流程

1、前期接线与调零

PKC8030L 探头 BNC 接示波器通道，USB‑C 接通 5V 供电，示波器设置 1MΩ 输入阻抗，DC 耦合。钳口空置闭合锁死，执行自动调零；切换量程后必须重新调零。示波器通道按照探头变比设置对应倍率。

2、主回路充放电稳态与切换冲击测试

探头夹持 PACK 总正输出线束，切换至 30A 量程。设置充放电柜，执行充电→静置→放电循环测试；示波器捕捉充放电模式切换瞬间的电流冲击波形。对比 BMS 板上报电流与示波器探头实测电流，发现 BMS 采样存在偏移，修正 BMS 采样系数，把采样误差控制在允许范围内。

3、过流保护触发验证

设置充放电设备逐步抬升输出电流，观测 BMS 过流保护触发时刻真实电流波形。确认保护阈值是否符合设计规格，排查保护逻辑过早触发或者保护失效问题。

4、电池均衡回路小电流测试

切换探头至 5A 小量程，夹持单体均衡线束，观测被动均衡开启后的微小均衡电流波形；分析均衡电流波动，定位均衡 MOS 管抖动异常问题，优化 BMS 均衡驱动算法。

5、多循环可靠性复测

完成参数优化后，多次循环充放电测试，对比 BMS 采样值和探头实测波形，验证修改后算法稳定性。

四、案例总结价值

1.DC‑50MHz 带宽，同时支持直流稳态充放电和瞬态冲击电流捕捉，完成 BMS 采样精度校验、过流保护验证；

2.5A/30A 双量程，一套探头同时覆盖主回路大电流和均衡回路毫安级小电流测试；

3.钳型无损夹持，无需拆改 PACK 线束，测试便捷，适合实验室样机与产线抽检；

4.USB‑C 供电，适配电池测试台架环境，提升电池 BMS 算法调试效率。

五、使用注意事项

1.示波器禁止设置 50Ω 输入阻抗，会造成幅值偏低；

2.测试高压锂电池 PACK，注意绝缘安全，钳口只夹持单根导线；

3.移动探头、切换量程后务必重新调零，保证直流测量精度；

4.定期计量校准，保障小电流测量准确度。
