PKIV6020光隔离探头在等离子体清洗电源栅极驱动测试中的应用

一、客户背景与测试需求

客户行业：某工业等离子体设备制造商，专注于大气压等离子体清洗、刻蚀及表面处理系统的研发与生产。

测试需求：客户开发了一款基于全桥逆变拓扑的高频高压等离子体电源，输出频率50~200kHz，峰值电压可达5kV，用于驱动介质阻挡放电（DBD）电极。工程师需要精确测量功率MOSFET的栅极驱动波形（Vgs），以验证驱动电路的时序、死区时间及抗串扰能力。由于电源工作在高压浮地状态，且DBD放电瞬间产生强烈的空间电磁干扰和共模噪声，传统差分探头难以获得纯净的栅极信号。

核心痛点：

1. 精确测量：栅极驱动信号幅值仅±15V，却叠加在数千伏的浮动高压上，要求探头具备极高的共模抑制比和极低的底噪。

2. 强抗干扰：DBD放电产生的瞬态电磁场强度极高，传统探头容易饱和或引入虚假振铃。

3. 兼容现有示波器：客户实验室配备Rohde & Schwarz RTO2044示波器，要求探头可通过标准BNC接口直接匹配。

二、应用所需要的整套仪器

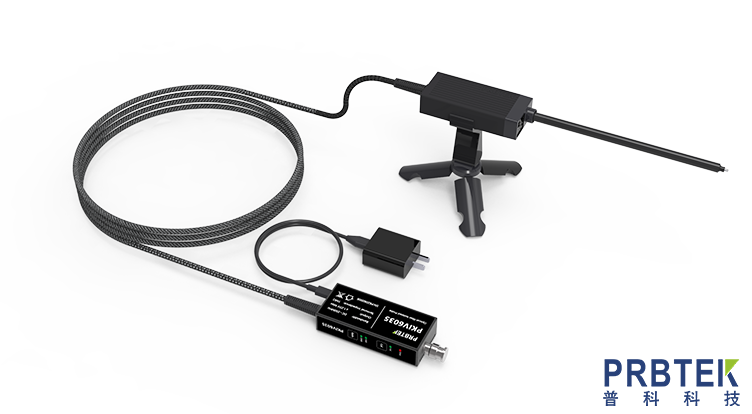

光隔离探头：普科科技PKIV6020（1套）。带宽200MHz，上升时间≤1.7ns，直流共模抑制比180dB，200MHz下仍达122dB，共模电压耐受85kVpk，底噪≤350μVrms，直流增益精度≤±1%。纯光隔离结构，USB Type-C 5V供电，标准BNC输出。

示波器：Rohde & Schwarz RTO2044（1台），4GHz带宽。

被测设备：DBD等离子体清洗电源样机，全桥逆变拓扑，额定输出10kV/200kHz。

辅助设备：高压探头、电子负载、绝缘测试台。

三、系统搭建与测试方法

系统搭建：PKIV6020采用光纤传输与光电隔离技术，实现测试系统与被测高压回路的完全电气隔离。将探头前端连接LCX衰减棒至全桥逆变器中上管MOSFET的栅极与源极，光纤连接至隔离主机，主机输出端通过标准BNC接口直连示波器CH1。探头采用USB-C接口5V供电，即插即用。将被测电源置于绝缘测试台上，确保操作安全。

补偿校准：测试前保持探头前端干燥清洁，检查光纤无弯折。通过一键自动校准调零功能，消除共模失调。

测试方法：启动等离子体电源，设定输出频率100kHz、占空比45%，使DBD电极产生稳定放电。利用示波器捕获上管开通与关断瞬间的Vgs波形，重点关注死区时间内下管导通引起的米勒平台串扰尖峰。

四、测试结果

在DBD放电产生的强电磁干扰环境下，PKIV6020成功捕获到纯净、真实的Vgs波形。

1. 极致共模抑制，波形纯净无失真

得益于DC:180dB、200MHz:122dB的超高共模抑制比，PKIV6020在5kV高压浮动电位下，有效滤除了DBD放电产生的空间辐射噪声。测得的栅极波形基线平稳，开关瞬态细节清晰可辨。对比测试显示：传统差分探头在该环境下测得的Vgs波形叠加了约±3V的共模噪声尖峰，而PKIV6020的波形噪声幅度小于±50mV，信噪比提升超过30dB。

2. 高精度与低底噪

≤350μVrms的底噪确保了微小的栅极充放电细节清晰可辨。直流增益精度≤±1%，电压测量误差控制在极小范围内，为优化栅极驱动电阻与死区时间提供了精确依据。

3. 安全隔离保障

85kVpk的共模隔离耐压确保了高压测试全程无示波器击穿风险。纯光隔离结构从根本上杜绝了地环路干扰，保障了操作人员与测试设备的安全。

五、总结

PKIV6020光隔离探头凭借200MHz带宽、≤1.7ns上升时间以及光纤全隔离设计，在DBD等离子体电源等高压、强干扰浮地测试中表现卓越。其超高共模抑制比从根源杜绝了地环路干扰与共模噪声，极低的底噪和≤±1%的直流增益精度保障了微弱信号的精确测量。
