PKDV5163在SiC MOS模块上下管驱动波形测量中的应用

发布:西安普科科技
浏览次数:

实验名称:碳化硅MOS模块上下管驱动波形同步测量


实验方向:电力电子功率器件测试


主要实验设备:

设备名称

型号/规格

数量

高压差分探头及测试配件

PKDV5163

2台

示波器

带宽≥350MHz,输入阻抗1MΩ

1台

碳化硅MOS模块

半桥模块

1套


实验内容:

1. 使用两台PKDV5163高压差分探头,分别测量SiC MOS模块上管和下管的驱动电压波形。

2. 评估PKDV5163在350MHz带宽、±160V(20X档)条件下的测量精度与抗共模干扰能力。


实验过程:

1. 实验准备

预估被测驱动电压幅值:SiC MOS栅极驱动电压通常为+18V/-4V或+15V/-3V,远低于PKDV5163的±160V(20X档)量程,故选择20X衰减比档位。检查两台PKDV5163探头外观,分别通过USB适配器供电,绿色指示灯亮起,预热20分钟。

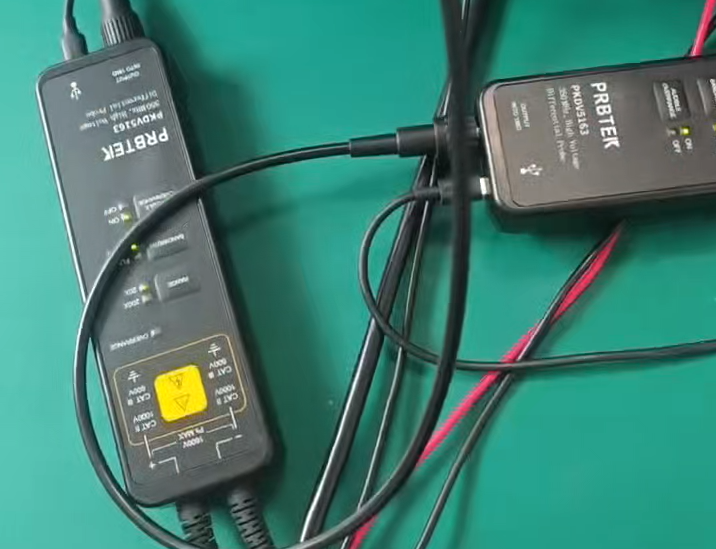

2. 探头连接与示波器设置

将PKDV5163的BNC输出分别接入示波器CH1、CH2通道。示波器输入阻抗设置为1MΩ,根据探头20X衰减比,在示波器上设置对应的衰减比例。

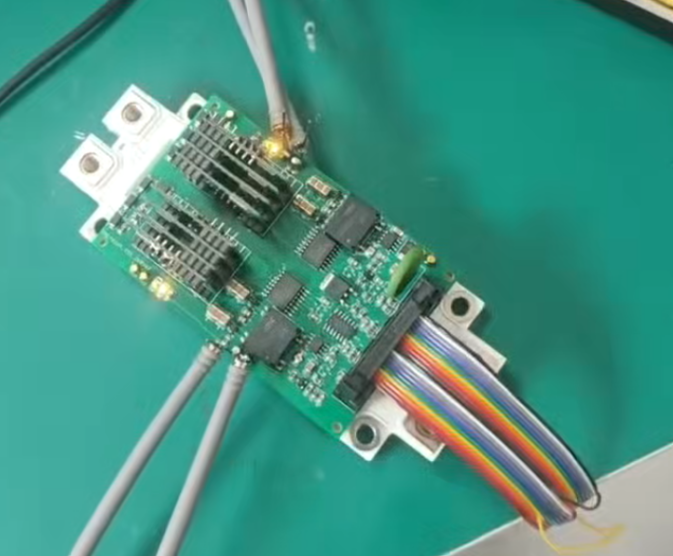

两台探头分别连接上管和下管的测试点,输入线尽量双绞以减少噪声。





3. 上电与测量

连接好探头输入端后开启驱动电路电源观察上下管驱动波形,注意探头主体远离高压脉冲电路,减少干扰。

4. 数据记录与波形保存

使用示波器保存上下管驱动波形截图及关键参数测量值。对比上下管驱动信号的时序一致性,检查是否存在串扰或异常振荡。

5. 测试结束

先关闭被测电路电源,再关闭探头电源。将探头输入端与被测点分离,最后拔出BNC插头。

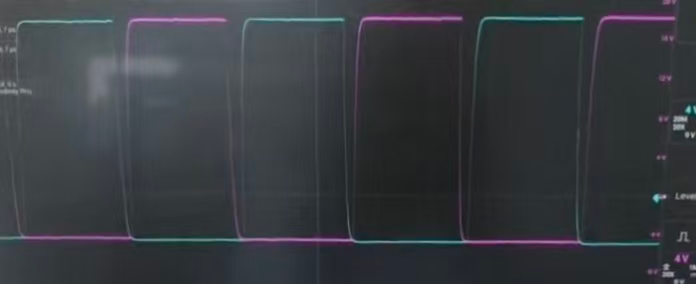

实验结果:





由结果可知PKDV5163能够清晰捕捉SiC MOS模块纳秒级驱动边沿,上升/下降时间测量准确,波形无明显的过冲或振铃失真,驱动波形基线稳定。20X档位下最大输入差分电压±160V,完全覆盖SiC MOS驱动电压范围;±2%精度保证测量结果可靠。两台PKDV5163探头测量结果一致性良好,通道间延时差异小,适合上下管同步测量。


实验中用到的PKDV5163的参数指标:

带宽(-3dB):DC~350MHz

上升时间:≤1ns

量程选择(衰减比):20X,200X

精度:±2%

最大输入差分电压(DC+Peak AC):±160V(20X),±1600V(200X)

以上内容由普科科技/PRBTEK整理分享, 西安普科电子科技有限公司致力于示波器测试配附件研发、生产、销售,涵盖产品包含电流探头、差分探头、高压探头、无源探头、罗氏线圈、电流互感器、射频测试线缆及测试附件线等。致力于成为电子配附件国产化知名品牌;全面系统解决电子测试测量行业仪器附配件价格高、货期长、品类不全的三大痛点。为千万电子工程师彻底打通电子测试的“最后一厘米”!更多信息,欢迎登陆官方网站进行咨询:https://www.prbtek.com
