RP5600A无源高阻探头在高速电子测试领域的应用

在高速数字电路、电源与信号完整性测试中，探头是示波器系统的 “感知前端”，探头性能直接决定波形采集的保真度。普源精电 RP5600A 是一款DC~600MHz、10:1 衰减的无源高阻示波器探头，凭借 600MHz 宽带宽、模块化可更换探头尖、高输入阻抗、自动识别衰减比等特点，成为中高端数字示波器标配探头，广泛应用于研发调试、生产质检、高校科研等场景，解决中小尺寸 PCB 高速信号的电压波形测量需求。

RP5600A 核心特性简述

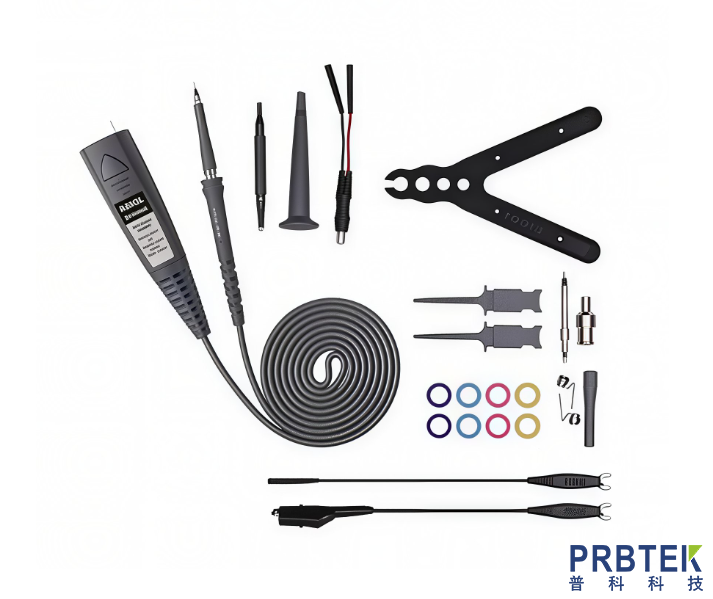

RP5600A 为无源高阻探头，无需外部供电，采用卡入式 BNC 接口，适配普源 DS4000、DS6000、MSO7000、MSO8000/A 等系列示波器；纤细精密的模块化探头尖，适合高密度贴片 PCB，最大有效值输入电压 300V，10:1 固定衰减，可被示波器自动识别，减少人工设置失误。无源探头高阻抗特性，能够降低对被测电路的负载效应，最大程度保留原始信号波形，是 600MHz 以内低压高频信号测量的主流选择。

RP5600A 主要应用场景

一、高速数字电路研发调试

随着嵌入式、通信、计算机硬件速率提升，几百 MHz 时钟与并行总线信号非常普遍。RP5600A 的 600MHz 带宽，可稳定测量高速数字芯片时钟信号、I/O 口输出波形、DDR、LVDS 等高速总线信号，捕捉上升沿、下降沿、过冲、振铃与时序抖动。 在 PCB 硬件调试阶段，工程师使用 RP5600A 探测 BGA、QFP 等高密度贴片器件引脚。纤细探头尖可以伸入狭小焊盘，避免相邻引脚短路。通过采集波形，评估信号完整性，定位反射、阻抗不匹配、串扰等问题，指导 PCB 叠层与布线优化。无源探头相比有源探头成本更低，适合多通道同时测量，是硬件研发实验室常备工具。

二、开关电源与电力电子控制回路测试

开关电源的 PWM 驱动波形、MOS 管栅极电压、反馈环路采样信号，频率通常在数 MHz 到上百 MHz，属于 RP5600A 的覆盖范围。 工程师使用 RP5600A 观测驱动芯片输出 PWM 波形，测量占空比、上升下降时间、尖峰噪声，评估驱动电路是否存在振荡，排查电源输出纹波异常、带载不稳等故障。在 DC-DC 模块、适配器、工业电源的样机调试与可靠性验证中，RP5600A 可以快速抓取瞬态电压波形，辅助环路稳定性测试，完成样机验证与故障复现。

注意：RP5600A 为低压探头，仅适合低压侧信号测量，高压主回路不能使用该探头。

三、通信与射频基带信号测试

通信设备中的基带数字信号、时钟同步信号、以太网 PHY 信号，频率多落在 600MHz 以内。RP5600A 用于通信模块硬件调试，测量网口收发信号、时钟基准、控制信号时序，排查通信丢包、时序错位等硬件问题。在物联网模块、工业总线、车载通信板卡研发中，它可以采集数字调制基带波形，验证硬件时序设计，用于前期原型验证与硬件 bug 定位。

四、电子产品产线质量检测与老化测试

在 PCBA 生产测试工位，需要批量验证电路板上电后的信号输出一致性。RP5600A 结构可靠、连接便捷，适配自动化与人工测试工位，配合中高端示波器，对每块成品板采集关键节点波形，对比标准波形，筛选不良品。 相比有源探头，无源探头抗环境干扰能力更强、维护简单、不易损坏，适合长时间连续产线测试，用于消费电子、工控板卡、医疗控制板等产品出厂质检，快速识别虚焊、器件参数漂移带来的波形异常。

五、高校、科研院所教学与实验研究

电子信息、自动化专业实验室，在数字电路、高速 PCB、信号完整性课程实验中，RP5600A 是理想教学测试探头。学生可借助它观测方波、时钟信号，理解上升沿、带宽、负载效应等基础概念；在科研项目如高速采集系统、嵌入式硬件平台开发中，用于原型电路测试，完成论文实验数据采集。模块化探头尖方便更换，适合教学环境高频使用。

RP5600A 应用中的使用要点

1.带宽匹配原则：被测信号最高谐波分量不超过 600MHz 时测量结果可靠；当信号频率超过探头带宽，波形会出现畸变、边沿钝化，此时需要更换更高带宽有源探头。

2.地线使用：高速测量时尽量使用短地线弹簧，长接地线会引入额外电感，造成波形振铃，影响信号完整性测试结果。

3.负载影响：虽然属于高阻无源探头，测量极高阻抗节点时依然会带来微小负载效应，需要评估探头对被测电路的影响。

4.安全边界：严格遵守 300V 有效值上限，不可用于高压主回路、强电直接测量，防止探头损坏与安全事故。

结语

RP5600A 600MHz 无源高阻探头，凭借宽带宽、高输入阻抗、低成本、易维护、适配高密度 PCB 探测的综合优势，覆盖从硬件研发、电源调试、通信板卡测试到产线质检、教学实验等多元化场景。它是 600MHz 以内低压高速电压测量的基础工具，帮助工程师直观捕捉瞬态波形，定位硬件时序与信号完整性问题，在现代电子测试测量体系中，承担着示波器前端信号采集的关键角色。
