PK‑410脉冲电流互感器在电磁兼容测试雷电浪涌脉冲电流采集中的应用

一、项目背景

某车载电子零部件企业，按照 GB/T 21437 标准开展车载电源端口浪涌冲击试验，模拟汽车负载突降、雷电感应浪涌工况。浪涌发生器输出短时大脉冲电流，需要准确捕获脉冲峰值、脉冲宽度、电流时间积，用于验证车载 BMS 电源模块抗浪涌能力。

测试难点：

1.浪涌脉冲峰值最高 5000A，脉冲宽度微秒级，要求互感器上升时间足够快；

2.试验台高压侧与示波器测量侧必须电气隔离，防止浪涌高压窜入示波器造成设备损毁与人员危险；

3.试验现场电磁环境恶劣，要求抗饱和能力强，避免脉冲作用期间磁芯饱和导致波形削顶失真；

4.无源结构，无需供电，适配冲击测试短时脉冲场景。

选用普科PK‑410 脉冲电流互感器，5000A 峰值，变比 10A:1V，最大电流时间积 0.1A・s，上升时间 70ns开展浪涌冲击测试。

二、测试系统配置

1.被测样品：车载 BMS 电源管理模块；

2.测试设备：车载浪涌冲击发生器；

3.测量器件：PK‑410 脉冲电流互感器；

4.采集设备：200MHz 数字示波器，50Ω 阻抗同轴电缆。

核心参数匹配

最大峰值电流 5000A，满足试验最大浪涌电流；

前沿上升时间 70ns，可精准复现浪涌脉冲陡峭边沿；

最大电流时间积 0.1A・s，适配标准车载浪涌脉冲能量；

输出阻抗 50Ω，和同轴电缆、示波器 50Ω 输入阻抗完美匹配；

电气隔离，高压回路与测量回路完全隔离，保障测试仪器与人身安全。

三、测试实施过程

1、硬件安装接线

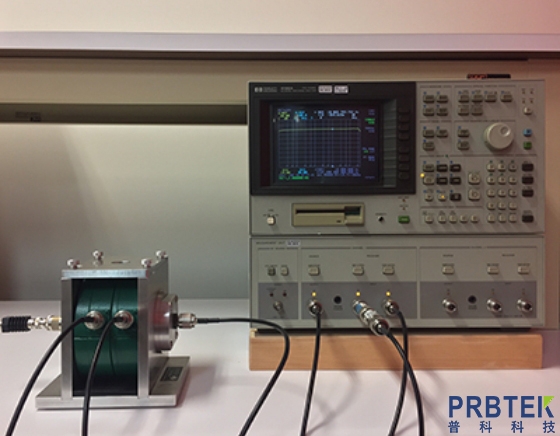

将浪涌发生器输出导体穿过 PK‑410 互感器的中心通孔，导体尽量居中放置，减少偏心带来幅值误差；互感器做机械固定，冲击瞬间电磁力会使本体震动移位。互感器 BNC 输出端通过 50Ω 同轴电缆直连示波器，示波器通道设置为 50Ω 输入阻抗。

重要提醒：脉冲互感器禁止使用示波器 1MΩ 档位，会造成严重波形畸变、顶降变大。

2、示波器参数设置

互感器变比：10A 对应输出 1V，示波器读数 1V=10A 实际电流；开启示波器单次触发模式，触发电平设置合适阈值，等待浪涌发生器输出脉冲。

3、梯度浪涌冲击试验

依次设置浪涌发生器输出不同等级冲击，分别完成多组重复试验： 1）低等级校验：输出 1200A 浪涌脉冲，示波器采集波形完整，无削顶，峰值与发生器显示读数误差小于 4%； 2）额定工况：输出 3200A 标准车载浪涌脉冲，脉冲持续约 22μs；PK‑410 未发生磁芯饱和，完整记录脉冲峰值、脉宽；被测 BMS 模块出现端口保护启动； 3）极限破坏性测试：输出 4800A 过载脉冲，接近互感器上限，观测到波形顶部轻微压缩，提示已经临近互感器电流‑时间积极限。

4、对比验证

同工况下与进口 Pearson 互感器对比测试，PK‑410 在同等脉冲能量下抗饱和性能相当，满足标准 EMC 浪涌试验数据采集要求。

四、测试结论与案例价值

1.无源隔离特性，彻底解决浪涌测试高压倒灌风险，保护昂贵示波器设备；

2.70ns 上升沿完整还原浪涌陡峭脉冲边沿，准确得到脉冲峰值、脉宽，为车载器件防护器件 TVS、压敏电阻选型提供实测波形依据；

3.可直接用于 EMC 实验室雷电浪涌、负载突降脉冲电流采集，实现进口器件国产化替代，降低实验室设备采购成本；

4.批量重复冲击测试性能稳定，适合第三方检测实验室标准试验使用。

五、使用注意事项

1.必须使用示波器 50Ω 输入阻抗；

2.严格把控电流时间积 (A・s)，不仅仅看峰值，脉冲宽度大极易出现磁芯饱和；

3.只适用于脉冲瞬态信号，不能测量直流稳态电流；

4.导体尽量置于孔洞中心，偏心会引入幅值测量误差；

5.试验时做好机械固定，抵抗冲击电磁力。
