PK‑410脉冲电流互感器在电磁脉冲发生器瞬态大电流测试中的应用

1、项目背景

某军工科研单位开展电磁脉冲发生器研制，需要捕捉电容储能瞬间释放的千安级快速脉冲电流。脉冲上升时间几十纳秒，脉冲持续微秒级；普通电流钳带宽不足、无法承受极高 di/dt，容易磁芯饱和；需要无源隔离型脉冲互感器，不引入额外功耗，示波器直接读取脉冲波形，核算脉冲能量、电流时间积，评估放电回路与开关器件可靠性。

2、测试设备清单

被测对象：电容储能式电磁脉冲发生器

测试探头：PRBTEK PK‑410 脉冲电流互感器（5000A 峰值，上升时间 70ns，电流时间积 0.1A・s）

示波器：带宽≥500MHz 数字示波器

配件：BNC 同轴信号线、固定安装支架

3、测试搭建与操作步骤

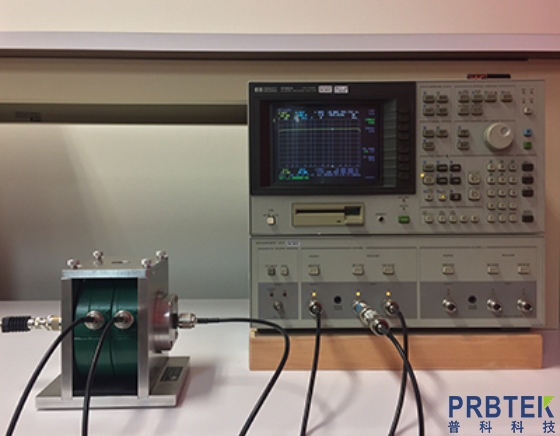

1）硬件安装：将被测单根放电导体穿过 PK‑410 互感器中心孔，互感器可靠固定；输出 BNC 电缆直接接入示波器通道；示波器阻抗设置 50Ω（脉冲互感器标准负载）。

2）参数换算：变比 10A:1V，示波器读到电压值 ÷0.1 即为实际被测电流；设置合适时基捕捉几十 ns 上升沿。

3）测试前检查：确认接线无松动，互感器无磕碰损伤；设备周边远离强磁场干扰源。

4）上电测试：脉冲发生器低幅值预触发，确认波形输出正常；逐步提升储能电压，采集多次放电脉冲波形，记录脉冲峰值电流、上升时间、脉宽、电流‑时间积；观察是否出现互感器饱和失真。

5）测试结束：先把储能电容充分放电，再拆除接线与互感器。

4、测试结果与价值

1）PK‑410 上升时间 70ns，完整还原快速脉冲前沿，实测峰值 3200A，脉冲宽度 18μs，电流时间积 0.048A・s，互感器未出现饱和失真。

2）无源隔离结构，高压放电回路和示波器完全隔离，杜绝高压窜入测试仪器风险，保障人员与设备安全。

3）根据脉冲波形参数优化回路杂散电感，压缩脉冲上升沿，脉冲输出能量达到设计指标；同时验证可控开关器件耐受冲击能力，缩短脉冲功率装置迭代周期。
