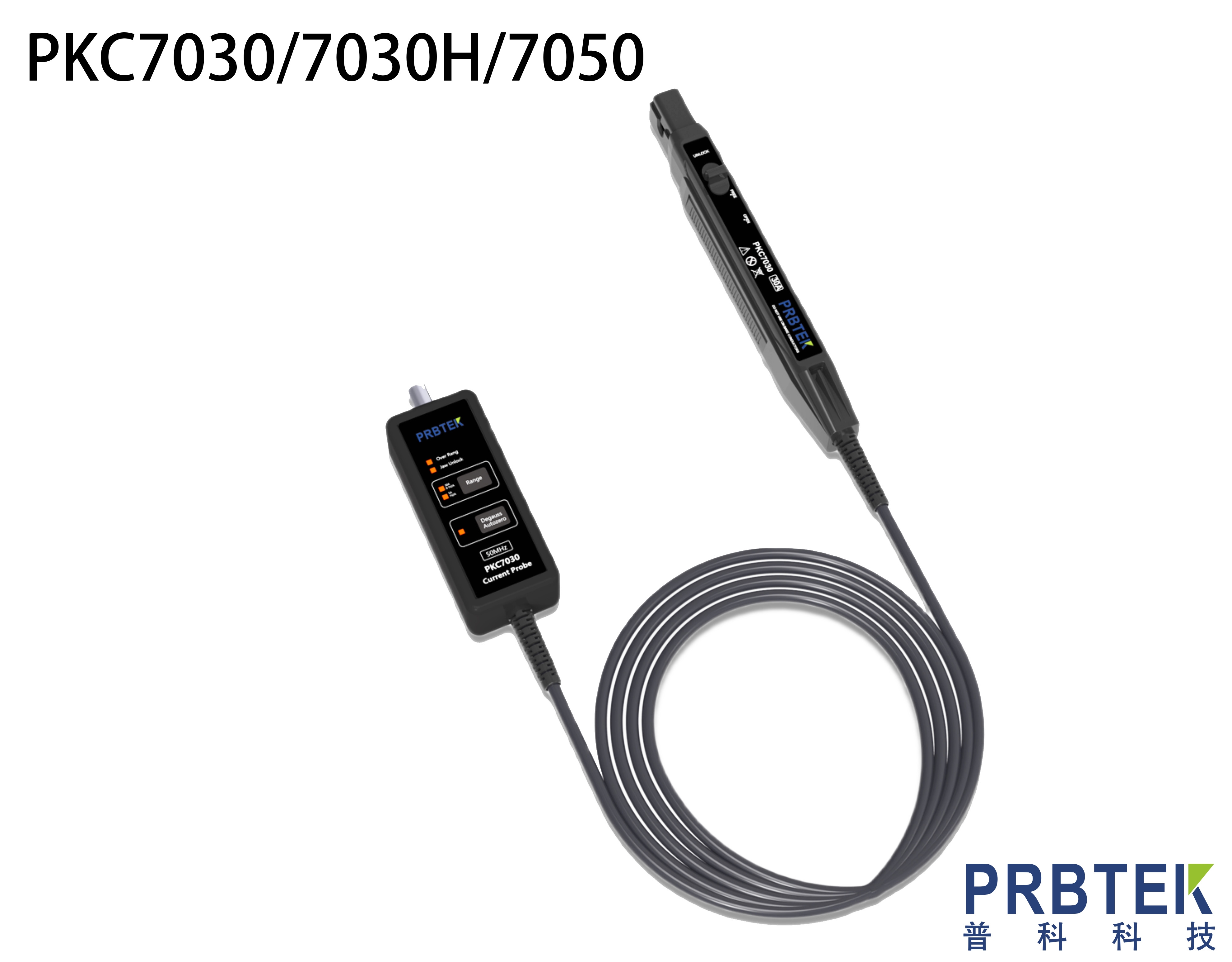

PKC7050高频电流探头在LED照明与电子镇流器测试中的应用

在 LED 照明和电子镇流器测试中，电流波形包含丰富的高频成分。普科科技 PKC7050 高频电流探头，带宽 DC～50MHz，连续电流 50Arms，峰值电流 300Apk，适合这类高频电流测试场景。

PKC7050 关键参数：

带宽：DC～50MHz（-3dB）

上升时间：≤7ns

连续电流最大值：50Arms

峰值电流：300Apk

量程：7.5A（1X 衰减）、50A（10X 衰减）

电流传输比：7.5A 档 1V/A；50A 档 0.1V/A

分辨率：7.5A 档 1mA；50A 档 10mA

精度：7.5A 档 ±1%±1mA；50A 档 ±1%±10mA

过流报警值：7.5A 档 ≥7.5Apk；50A 档 ≥75Apk

供电：DC 12V/2A 适配器

输出接口：标准 BNC

消磁调零：自动消磁调零，约 5s

钳口直径：5mm

测试场景：
某 LED 照明研发团队需要测量 LED 驱动器的输出电流波形，重点关注高频开关纹波。测试时，将 PKC7050 调至 50A 档，示波器输入阻抗设为 1MΩ，衰减倍数设为 10X。探头先执行自动消磁调零，再将钳口夹住 LED 电流路径，开启驱动器。

测试结果：

高频开关纹波清晰可见，上升时间约 7ns；

输出电流波形完整，无明显削顶或饱和；

50A 档分辨率 10mA，可观察较小的电流变化；

过流时红色指示灯点亮，并伴有报警声；

自动消磁调零后，直流零位稳定。

应用价值：
PKC7050 带宽 50MHz、连续电流 50Arms、峰值电流 300Apk，能够精准捕获高频电流瞬态。其双量程设计、自动消磁调零、声光过流报警等特性，适合 LED 照明、电子镇流器、开关电源等领域的研发与调试。
