PKC8030L 高频电流探头在开关电源环路中测试高精度电流的应用

一、客户背景与测试需求

客户行业：某电源技术有限公司主营服务器电源、通信电源及新能源变换器的研发与生产，其开关电源产品大量应用在数据中心及储能系统。

测试需求：

在整机联调阶段，客户需要在高频开关环境下精确测量一次侧的开关电流波形、谐波成分及微小待机电流，用于环路稳定性验证与安规整改。

具体要求：

1.电流范围：需覆盖 0–30A 峰值（应对重载启动及瞬态浪涌）；

2.带宽与速度：开关频率达500kHz，需带宽 ≥50MHz、上升时间 ≤7ns，以捕捉纳秒级电流尖峰；

3.精度要求：直流/交流精度 ≤±1%，分辨率达mA级（保证损耗计算准确性）；

4.兼容性：需兼容现有 Keysight DSOX3104A 示波器；泰克 MDO3054 混合域示波器等，要求探头采用标准 BNC 接口、无需更换已有示波器即可直接接入。

5.安全性：需非接触式测量，避免破坏PCB布局，且支持快速消磁调零。

二、测试系统配置方案

核心测量设备：

1.高频电流探头：PRBTEK PKC8030L（1 套）

关键参数：

带宽：DC ~ 50MHz（-3dB）；

上升时间：≤7ns；

量程：双量程 5A / 30A（峰值 50Apk）；

精度：±1%（全量程），分辨率 5A档1mA / 30A档10mA；

输出比例：5A档 1V/A，30A档 0.1V/A；

供电：DC 5V/2A（Type-C）；

安全等级：CAT III 300V / CAT II 600V。

2.示波器系统：

主机：Keysight DSOX3104A（1 台）

带宽：1GHz；

采样率：5GSa/s；

通道数：4（可同步测量电流与电压）。

3.辅助设备：

可编程交流电源：ITECH IT7803-350-30（1 台）；

电子负载：ITECH ITIT8816B（1 台）。

三、系统搭建与测试方法

系统搭建：

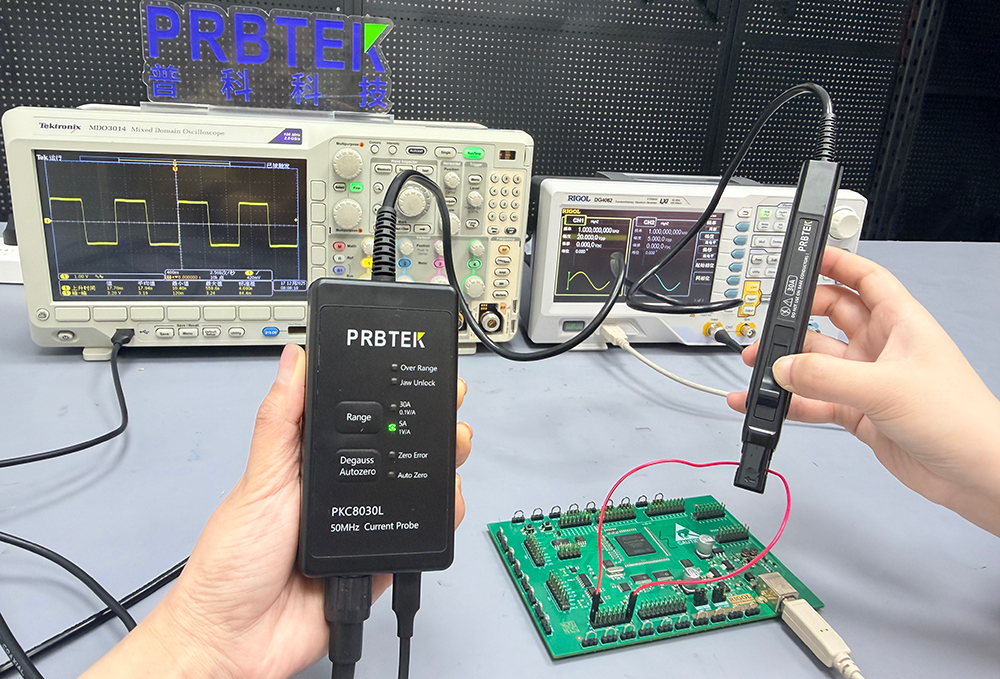

1.将 PKC8030L 探头通过 Type-C 供电，BNC 输出接到示波器CH1；

2.将可编程交流电源接至被测开关电源输入端，电子负载接输出端；

3.测试前按规范完成接线并关闭被测电路，确认探头钳口处于“LOCK”锁定状态后上电，探头自动完成消磁调零（约 3～5 秒，“Auto Zero”指示灯熄灭且无“Zero Error”报警）；

4.示波器设置：输入阻抗设置为1MΩ，采样率2.5GSa/s以上，开启高分辨率模式。

测试方法：

1.静态测试：5A量程下测量满载开关电流及待机毫安级电流；

2.动态测试：30A量程下测量上电浪涌峰值电流与阶跃负载冲击电流；

3.精度验证：使用高精度电流源注入 1A/10A 标准电流，对比示波器读数。

四、测试结果

1.波形质量：实测开关频率500kHz满载开关电流波形完整无畸变，无削波现象,阶跃负载下电流响应波形清晰，上升沿测量时间≤7ns,性能得到验证；

2.精度验证：在0–20A范围内，幅值与分流器基准比对误差≤±0.8%；待机电流3.8mA时读数稳定，分辨率满足1mA要求，复测偏差小于±1mA。

五、总结

PKC8030L凭借DC～50MHz超宽带宽、±1%±1mA高精度、1mA高分辨率以及自动消磁调零、过流声光报警等功能，在强电磁干扰的现场环境下仍保持稳定、精确的电流测量，双量程设计兼顾了微小待机电流与峰值浪涌电流两类典型场景。标准BNC输出接口使其可直接兼容客户现有的是德，泰克示波器，无需增加任何配套设备，显著降低了客户的测试成本与调试周期，完全满足开关电源研发与验证环节的测试要求。
