PKHV3020高压衰减棒光伏逆变器直流母线电压测试应用方案

一、应用情景

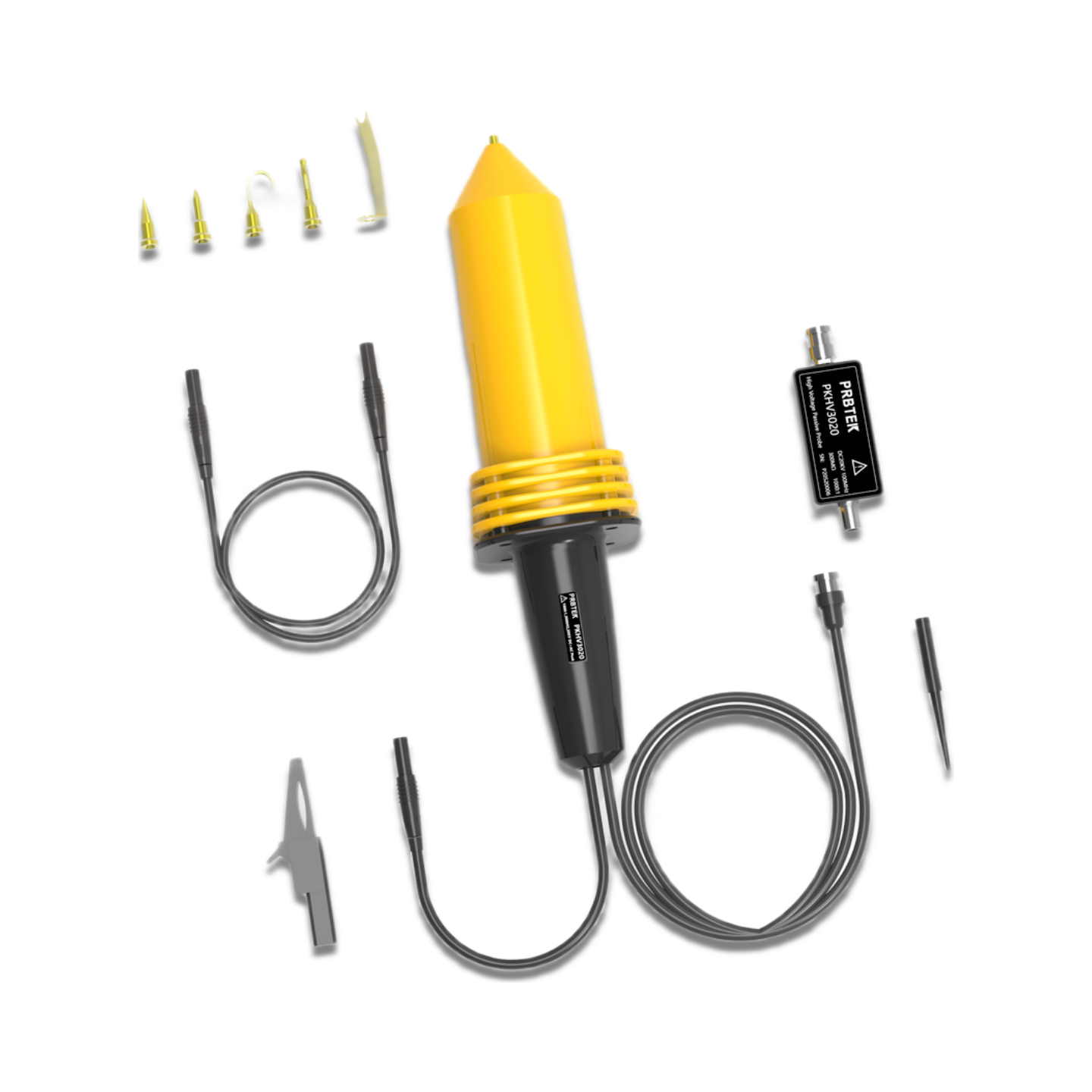

某新能源企业实验室，对20kW光伏逆变器样机做研发调试，需要观测直流母线20kV以内瞬态电压波形，捕捉上电、开关机瞬间电压尖峰，评估母线电压冲击是否在器件耐受范围。普通示波器探头耐压不足，无法直接采集母线高压，选用PKHV3020（20kV，100MHz）高压衰减棒完成测试。

被测对象：光伏逆变器直流母线；最高待测电压DC20kV；信号包含直流+高频瞬态尖峰；测试为短时采样，满足探头30秒短时耐压要求；测试环境室内实验室，环境温度25℃，环境干燥。

测试准备：

1. 人员：2名具备高压测试经验工程师，一人操作设备，一人监护，铺设绝缘垫。

2. 设备：示波器、PKHV3020衰减棒及配套补偿器、信号发生器、绝缘工具；检查探头外壳、线缆无破损。

3. 安全前提：逆变器整机断电，直流母线先完成人工放电。

具体操作步骤：

1. 接线：将接地鳄鱼夹牢固接至逆变器保护接地端；衰减棒输出接补偿器，补偿器接入示波器通道。示波器设置输入阻抗1MΩ，探头倍率1000X。

2. 校准：如需校准，先断开逆变器，外接信号发生器，输出7Vrms/40Hz正弦波，调节补偿器DC ATTEN做增益校准；输出20Vpp/200Hz方波，调节LF COMP，直到方波平整无畸变。本次测试瞬态尖峰频率较高，直接使用短鳄鱼夹接地，不使用长接地延长线。其余调节孔禁止改动。

3. 测试接线确认：确认接地可靠，所有人员远离测试高压节点，将衰减棒高压探针接触逆变器直流母线正极。确认逆变器输出侧无人员接触。

4. 开启逆变器，触发示波器捕获上电、关机时刻母线电压波形。注意单次高压加载时间控制在30秒以内，避免超探头短时耐压时长。

5. 测试完成：关闭逆变器，断开高压探针，静置30秒等待母线与探头残余电荷释放，之后再拆除接地线。

测试结果判断：

1. 电压换算：示波器显示读数×1000为母线实际电压，直流测量误差应≤3%。

2. 波形评判：上电尖峰波形轮廓清晰，无明显抖动失真，说明接地、补偿正常。若波形毛刺异常大，优先检查接地是否牢靠。

3. 合格标准：母线瞬态尖峰不超过功率器件最大耐压规格即为合格。

4. 异常处置：出现读数乱跳、波形饱和畸变，立刻切断逆变器电源，检查探头、接地，若探头出现发烫、外壳破损，立即停止使用。

本探头为短时耐压，禁止长时间持续施加高压；未接好接地严禁上电测试，防止触电和示波器烧毁。
