光隔离探头PKIV6000系列在新能源逆变器母线电压纹波测试中的应用

一、应用背景

新能源逆变器的直流母线电压通常高达600V～1500V，且母线电容充放电、功率器件开关动作会在母线上产生高频纹波。准确测量母线纹波对于评估电容选型、EMI滤波设计及系统稳定性至关重要。然而，母线电压为高压浮地信号，传统示波器探头无法直接接入，差分探头又因输入电容较大而影响高频纹波测量精度。PKIV6000系列光隔离探头凭借高共模抑制比、低输入电容和光纤隔离特性，为母线纹波测试提供了安全、精准的方案。

二、实验设置

被测对象：某1500V/100kW储能变流器直流母线，额定电压1200V，母线电容为薄膜电容组。

测试设备：

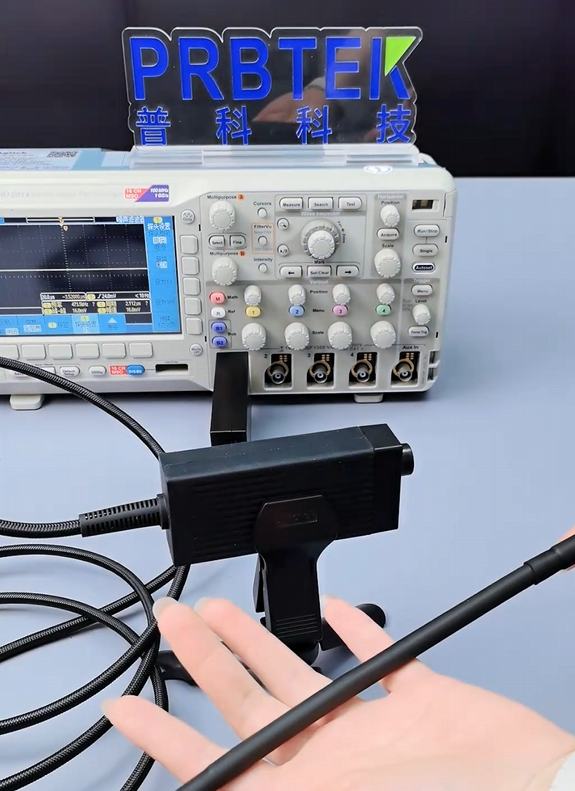

光隔离探头：PKIV6035（带宽DC～350MHz，上升时间≤1ns，共模抑制比DC:180dB / 350MHz:118dB）

示波器：500MHz带宽，BNC接口

衰减器：PKIA-1000A（100:1，测试范围±125V～±1250V，最大无损电压3500Vpk）

母座：MCX母座，焊接于母线正负端测试点

实验步骤：

1. 将光-电还原器接入示波器，设置输入阻抗1MΩ，配置衰减倍数100:1与延迟时间15.5ns。

2. 在逆变器断电状态下，将MCX母座焊接于母线正极与负极测试点，母座中心引脚接正极。

3. 衰减器插入母座，确认“咔哒”锁定。

4. 为光-电还原器供电，电-光转换器自动上电。

5. 按Cal键自动校准，绿色指示灯亮起。

6. 逆变器上电，在满载与半载条件下分别测量母线纹波，示波器时基设为1ms以上，观察平均值。

三、实验结果

1. 纹波波形捕捉

在满载条件下，PKIV6035清晰捕捉到母线纹波波形。纹波主要成分为开关频率及其谐波，峰峰值约8.5V，叠加在1200V直流母线上。探头输出信号稳定，未出现因共模电压导致的基线漂移。

2. 高频成分保真

母线纹波中含有开关边沿产生的高频分量。PKIV6035在350MHz带宽内幅频特性平坦，高频纹波未被衰减。相比传统差分探头，PKIV6035配合PKIA-1000A衰减器输入电容仅2pF，对母线高频纹波负载效应极小，测量结果更接近真实值。

3. 共模抑制表现

逆变器开关动作时，母线对地共模电压可达数百伏，dv/dt极高。PKIV6035在350MHz频段共模抑制比达118dB，输出信号中未观察到明显的共模干扰尖峰，纹波测量不受开关噪声影响。

4. 安全隔离验证

测试过程中，探头前端与后端完全电气隔离，光纤传输无任何导电通路。操作人员接触示波器端时无触电风险，母线高压未对测试系统造成任何影响。

四、结论

PKIV6000系列光隔离探头在新能源逆变器母线纹波测试中展现了优异的性能。其光纤隔离架构确保了高压浮地测量的安全性，350MHz带宽与≤1ns上升时间保证了高频纹波的保真度，118dB@350MHz的共模抑制比有效抑制了开关噪声干扰。配合PKIA-1000A等衰减器，可覆盖±2.5V至±6250V的测试范围，适用于光伏逆变器、储能变流器、充电桩等新能源领域的高压纹波与瞬态信号测量。相比传统差分探头，其低输入电容对被测电路影响更小，测量结果更准确，是高压高频纹波测试的理想工具。
