反激电源原边测量：PKDV508E差分探头实战

1 实验名称

65W QR反激电源模块原边参数测量

2 实验方向

电源原边测量

3 主要实验设备

被测物：65W QR反激电源（QR准谐振+同步整流，原边OB2202CPA，副边OB2007MP，PQ2625变压器，输出20V/3.25A）。

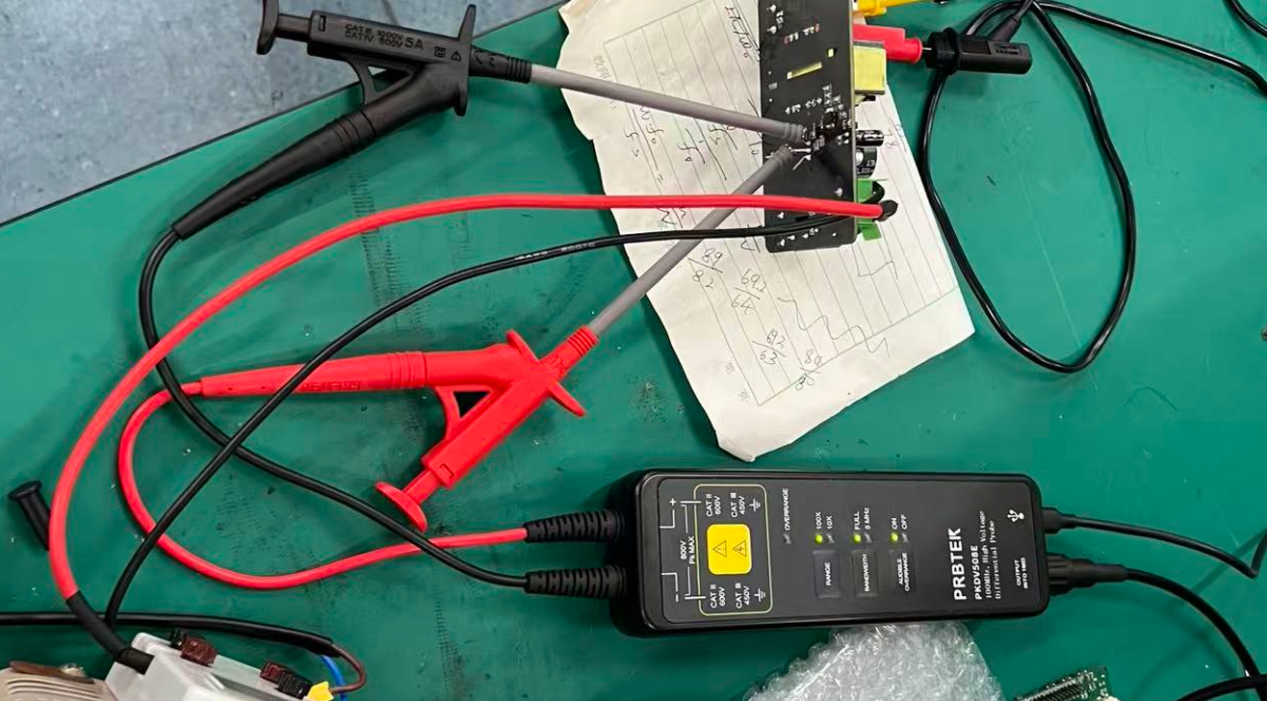

测量设备：PKDV508E高压差分探头、RIGOL DS1000Z示波器、两台万用表、直流电子负载、交流调压器、功率计。

4 实验内容

测量不同情况下MOS漏源电压Vds、栅极驱动Vgs。

5 实验过程

核心是安全与档位。被测原边是市电热地，使用差分探头，普通单端探头接地夹严禁接触原边。每轮只接一个测点，探针固定后再上电；换点前对母线电容C2放电并验证电压。示波器探头比设置必须与探头拨档一致。

6 实验结果

六张实测波形覆盖Vds与Vgs两个关键点，结果如下：

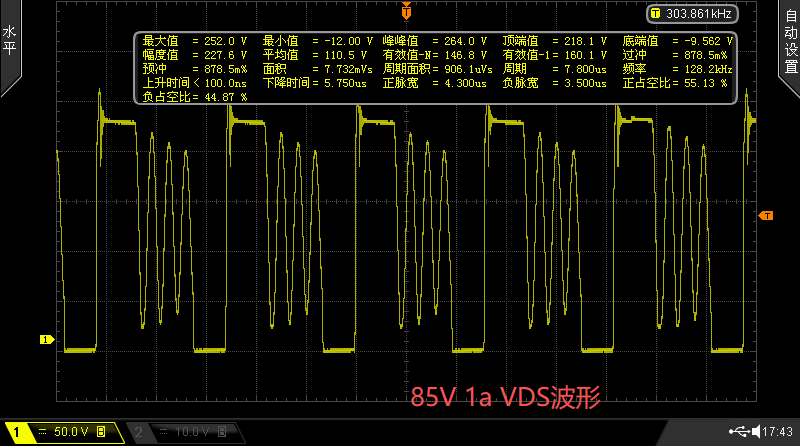

85V 1A轻载Vds波形：

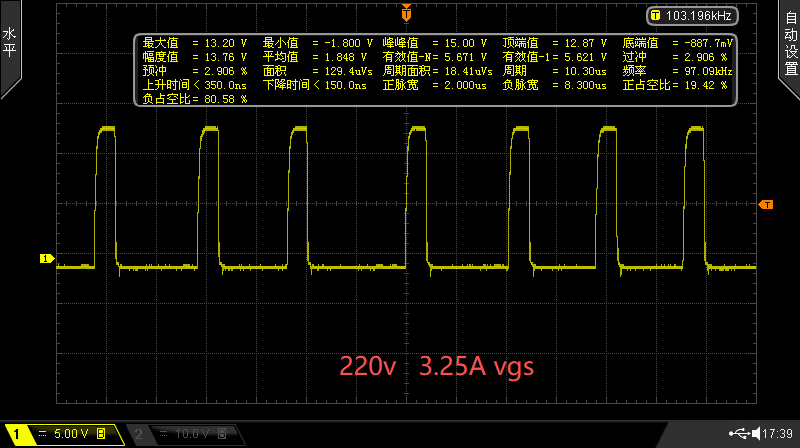

220V满载3.25A的Vgs波形：

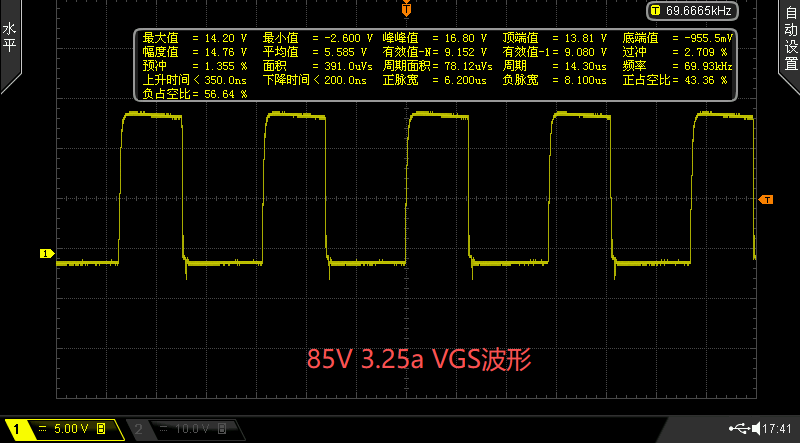

85V满载3.25A的Vgs波形：

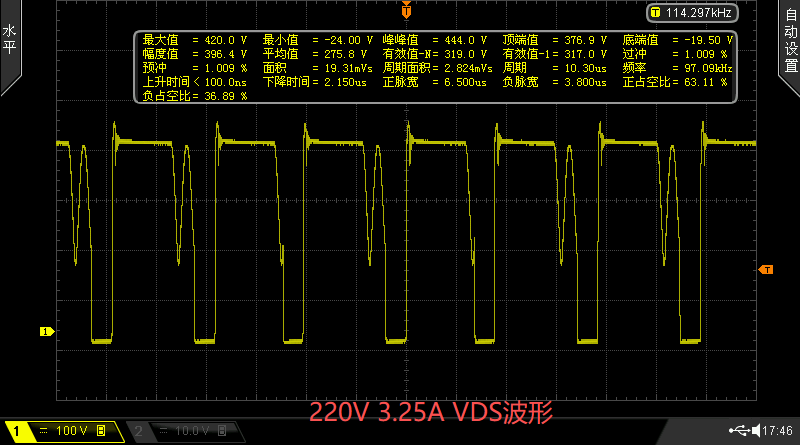

220V满载3.25A的Vds波形：

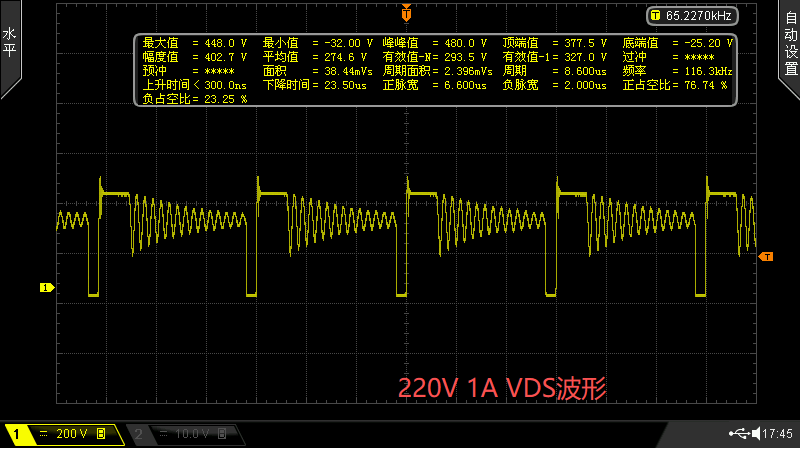

220V 1A轻载Vds波形：

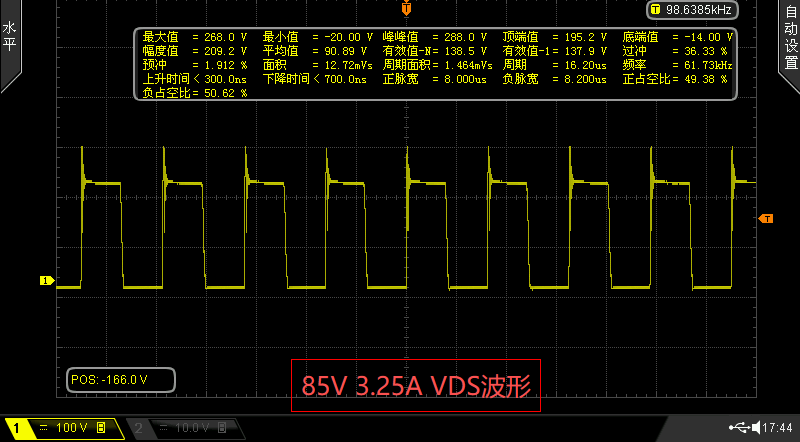

85V满载3.25A的Vds波形：

本次实测覆盖宽压、轻重载多工况，满足器件降额安全要求；Vds 波形呈现 QR 谷底谐振特征，验证了拓扑的低损耗特性。整套测试证明 PKDV508E 高压差分探头可精准捕捉原边浮地高压脉冲，为开关电源原边应力测试提供可靠测量方案。

PKDV508E高压差分探头相关参数

带宽DC~100MHz，上升时间≤3.5ns；10X/100X两档衰减，最大差分输入电压±80V/±800V；精度±2%
