波导匹配负载的原理、结构与选型详解

波导匹配负载是波导系统的终端无源器件，作用：在波导端口实现理想匹配，把入射微波功率几乎全部吸收转化为热量，反射极小，相当于波导系统的 “50Ω 终端”(波导为模式阻抗，不是 50Ω)。

工作原理

矩形波导主模 TE₁₀，在波导终端内部放置渐变吸波体（楔状 / 斜劈），电磁波沿斜面逐步耦合进入损耗介质，把微波电磁能转为热能;渐变结构避免阻抗突变，把反射压到很低，后端金属壳体散热，末端封闭短路板。

吸波材料：碳化硅陶瓷、碳浸介质、羰基铁复合材料;吸波片放置在电场最强位置（波导宽边中心），平行电场方向。

常见结构类型

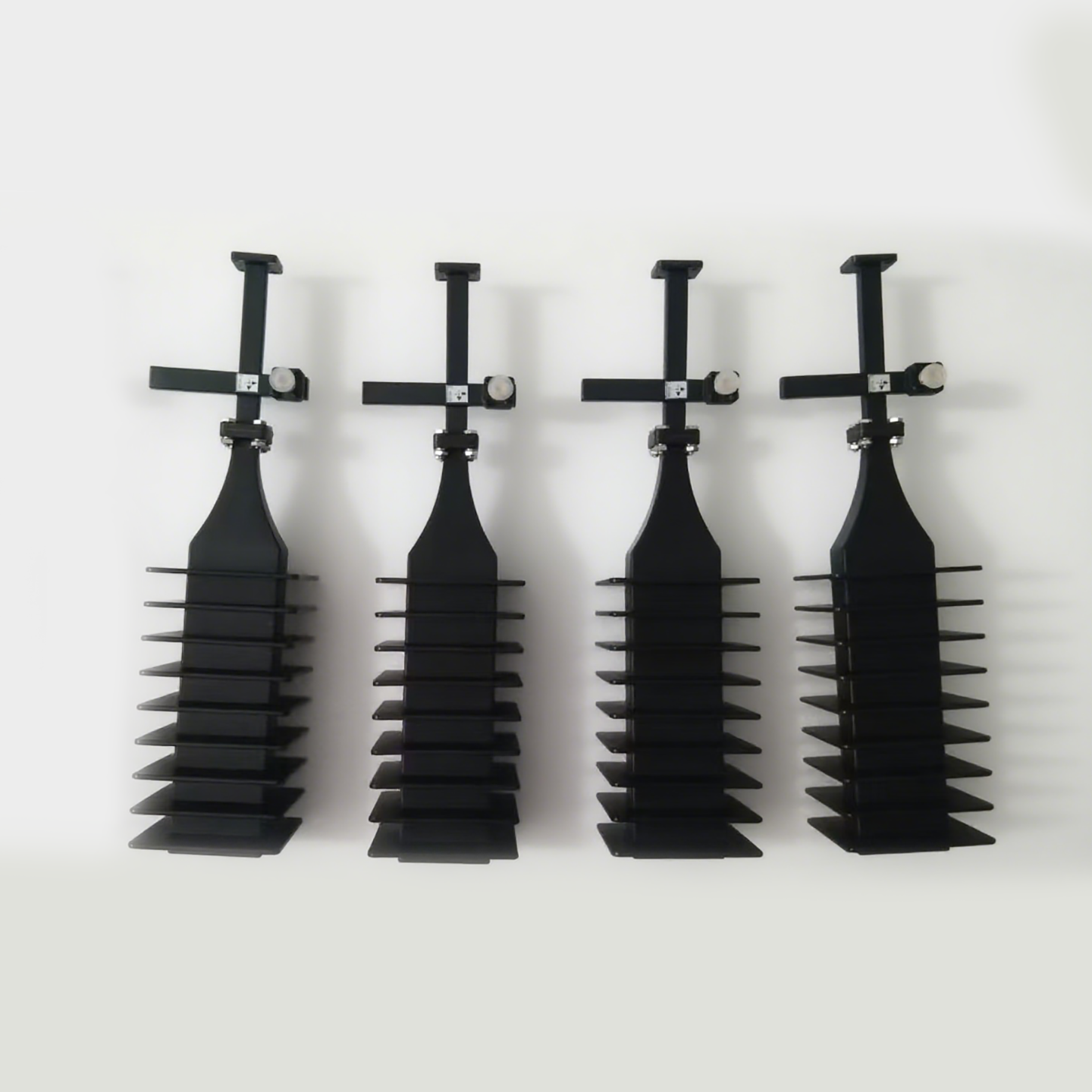

斜劈（楔形）吸收负载（最通用） 斜劈渐变吸波块，宽带，回波损耗高，中小功率，实验室、耦合器隔离端。

电阻片（阻性薄片）负载 薄电阻片斜置，体积小;功率容量偏低，多用于精密测量。

水负载（大功率） 流动水作为吸收介质，带走热量，用于千瓦～兆瓦级雷达发射机假负载，水冷散热。

滑动匹配负载 吸波片可以沿波导轴向移动，用于微波测量系统校准。

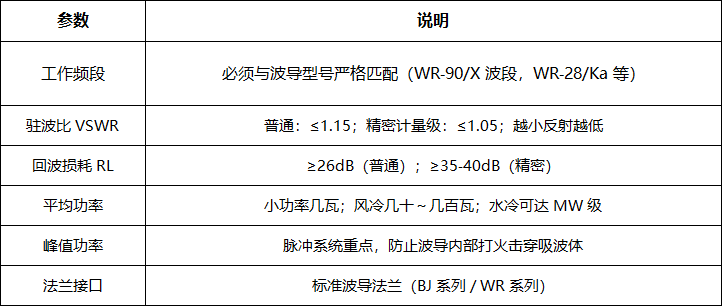

关键电气指标

主要用途

多端口器件闲置端口终结：定向耦合器、环行器、魔 T 的隔离端口接匹配负载，消除端口反射，保证器件指标正常。

发射机假负载（Dummy Load）：雷达、微波源测试，替代天线，功率被吸收，不向外辐射电磁波。

微波测量校准基准：网络分析仪、驻波测量仪的标准匹配参考终端。

系统稳定：抑制端口反射，保护源器件，避免反射功率损坏功放、磁控管。

选型要点

波导型号(BJ‑XX / WR‑XX)必须和系统完全一致;

区分平均功率和脉冲峰值功率，脉冲雷达不能只看平均功率;

测试校准场景选低驻波精密负载;大功率发射测试选水冷 / 风冷负载;

带宽：斜劈结构宽带，薄片负载带宽相对窄。

仿真中怎么模拟波导匹配负载

HFSS：直接设置波端口，代表理想匹配终端;

本征模求解：使用 PML 完全吸收边界模拟波导匹配负载;

实体模型：导入楔形吸波材料，设置损耗介质参数。

⚠️注意：短路负载≠匹配负载，短路负载把能量全部反射;匹配负载把能量全部吸收。
