PKC8030L高频电流探头核心参数详解

用好高频电流探头，关键在于读懂参数，而非死记硬背。本文将以PKC8030L为例，用通俗易懂的方式拆解其核心指标。

一、测速核心：带宽与上升时间

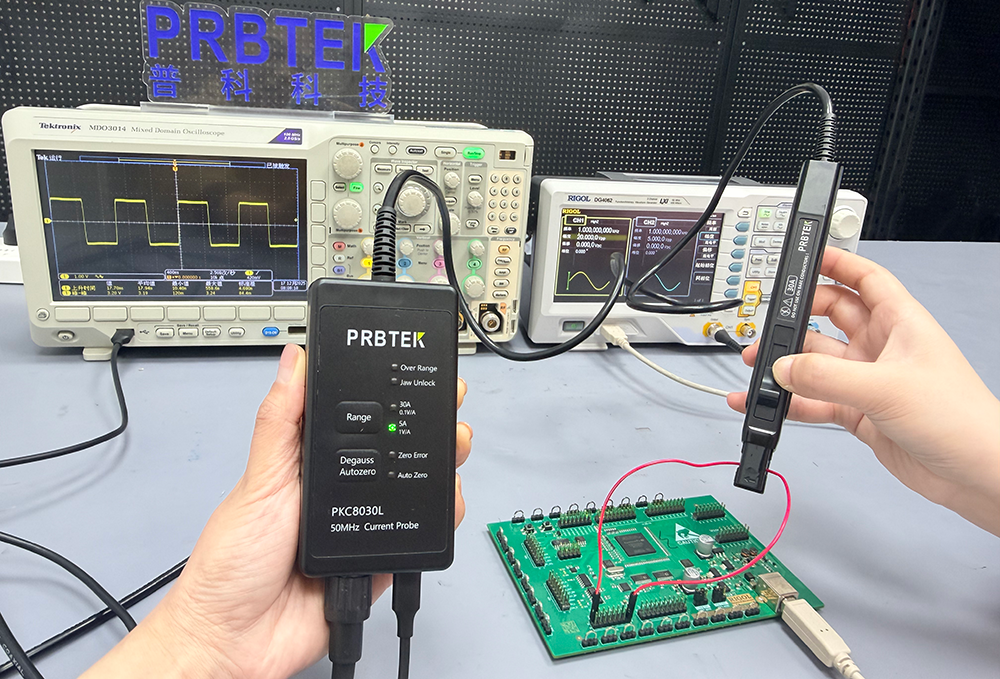

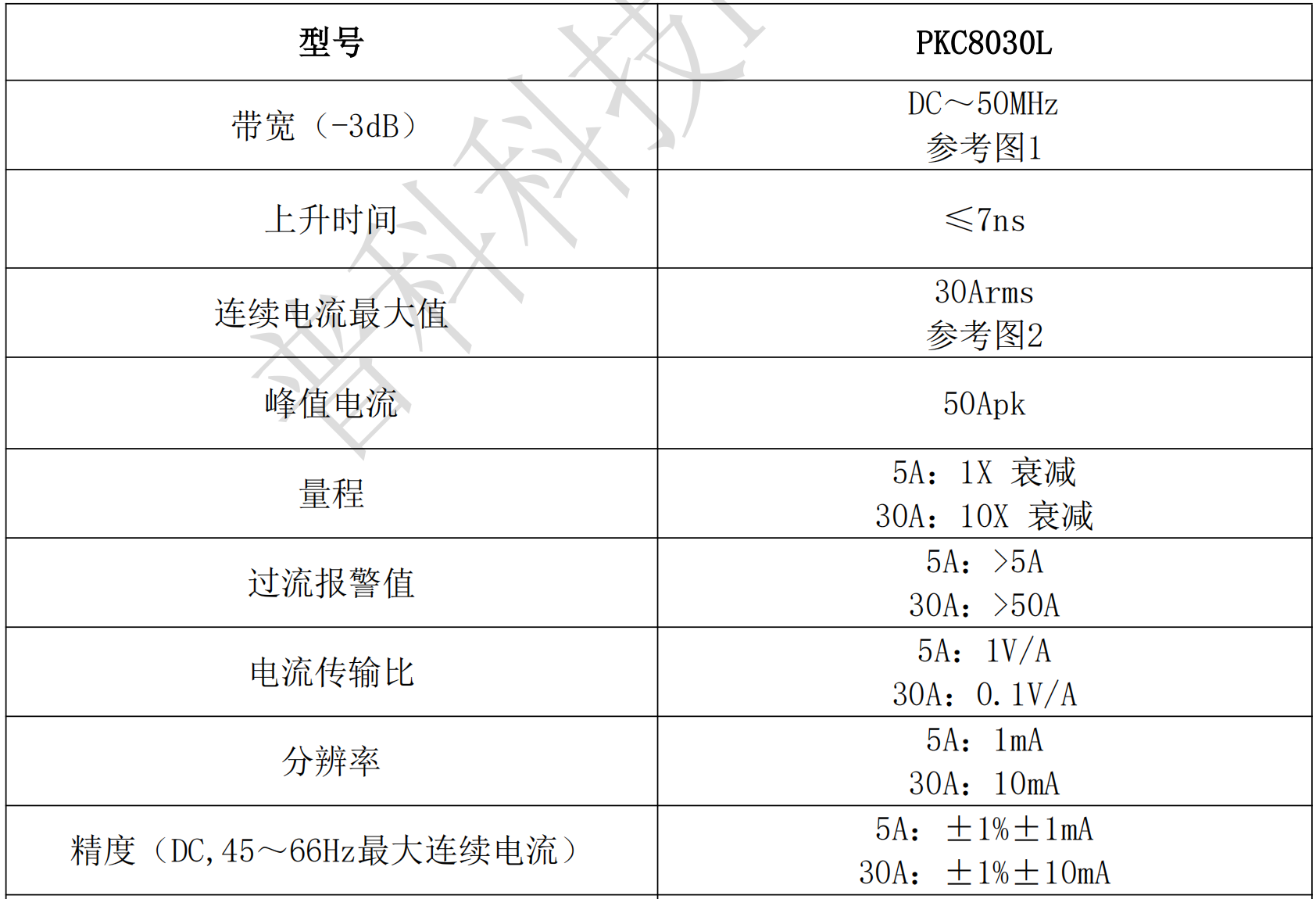

探头捕获信号的速度由带宽和上升时间决定。PKC8030L的带宽为DC~50MHz（-3dB），这意味着它能够精准覆盖从直流到50MHz频率范围内的电流信号。与之匹配的上升时间（典型值≤7ns）则保证了探头对快速瞬变电流波形，如开关管开启/关断瞬间的尖峰等具有极快的响应速度，能真实还原信号的突变细节。

二、安全红线：电流承载能力与过流保护

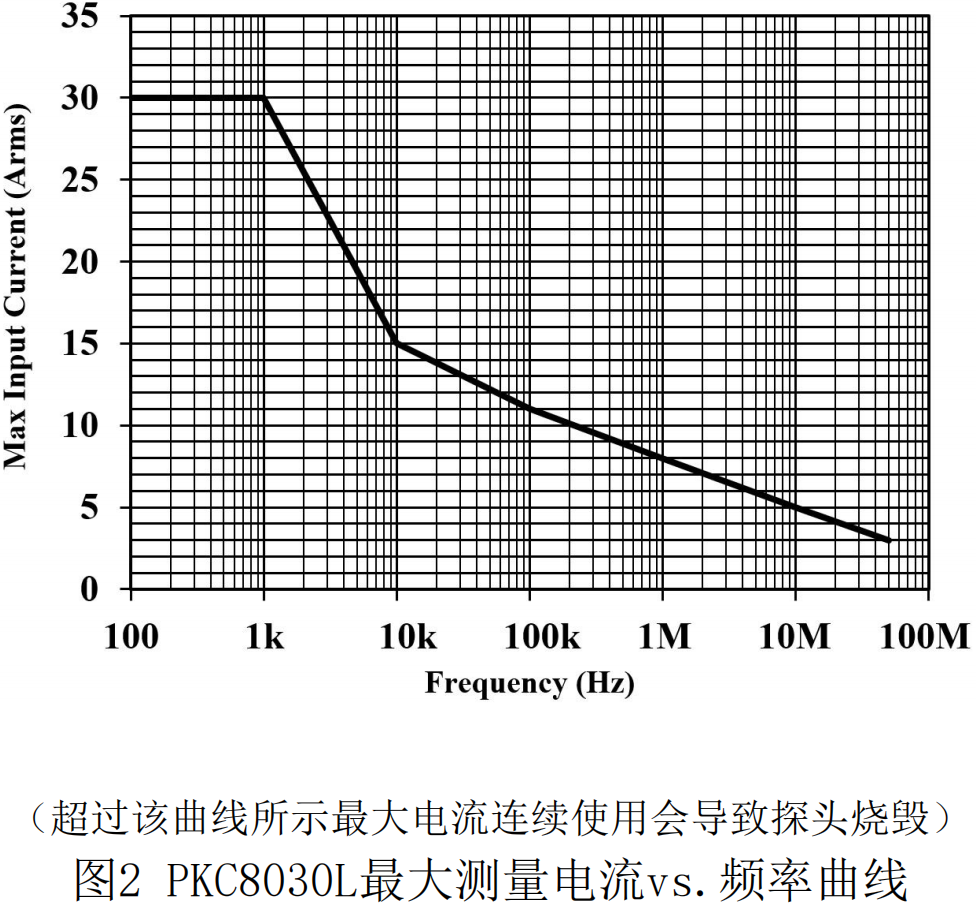

错误估测电流量程是损坏探头的最常见原因。PKC8030L的连续最大电流为30Arms或50Apk的峰值电流。实际使用中，务必参照下图中的“最大测量电流vs.频率”曲线，该曲线明确规定了不同频率下允许的最大电流值，超出此范围连续使用将直接导致探头永久性损坏。

为提升安全性，探头配备双量程过流报警机制：5A量程（1X衰减）报警阈值为5A，30A量程（10X衰减）为50A。一旦电流超标，设备立即亮起红灯并发出蜂鸣报警，及时提醒切换量程，有效避免过载损坏。

三、精细测量：传输比、分辨率与精度

传输比是读取数据的换算依据。PKC8030L在5A小量程模式下为1V/A，1A电流对应1V电压，30A大量程模式为0.1V/A。正确设置示波器通道比例，才能确保读数与实际电流一致。

分辨率决定了可分辨的最小电流变化。5A量程分辨率为1mA，适合精细化小电流测量；30A量程为10mA，适配大电流测试。为追求余量而用大量程测小电流，会导致分辨率降低、固定误差放大，这是测量精度失准的常见根源。

精度参数直接影响数据可信度。PKC8030L在DC及45~66Hz工频范围内达到最优精度：5A量程为±1%±1mA，30A量程为±1%±10mA。请注意，精度分为两部分——百分比部分是随测量值变化的浮动误差，固定偏置部分（如1mA或10mA）是基础误差。因此，测量几毫安的小电流时，使用5A量程远比30A量程精准。

结语

带宽决定了测频范围，上升时间决定了响应速度，电流参数限定了安全上限，而传输比、分辨率与精度则共同决定了数据的有效性与可信度。只有吃透这九大核心参数，才能真正发挥PKC8030L的全部性能，测得更快、更准、更安全。掌握参数背后的物理意义，远比单纯记忆数字更有价值。
