探头输入电容对 SiC/GaN 开关波形测量的影响

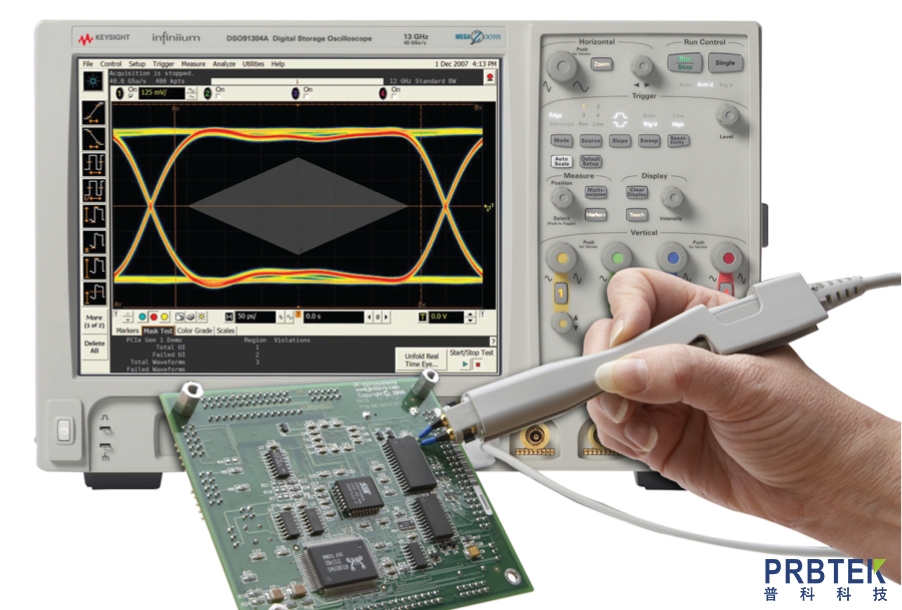

探头输入电容对 SiC/GaN 开关波形测量最核心的影响是 “负载效应”：探头电容并联到被测节点上，与器件输出电容共同决定电压变化速率，导致测量到的波形边沿变缓，从而低估实际的开关速度(dv/dt)和开关损耗。

量化影响：误差取决于“电容比”

探头的侵入程度并非固定不变，而是取决于探头输入电容与器件自身寄生电容的比值。

当一个探头接入被测点(例如 SiC MOSFET 的漏源极)时，该节点的总电容变为器件输出电容(COSS)与探头电容(CProbe)之和。在相同的开关电流下，电压上升时间会因电容增大而线性延长：

这意味着，对于输出电容极小的低压 GaN 器件，即使探头电容只有几皮法，也可能带来显著的测量误差;而对于高压 SiC 器件(输出电容相对较大)，同样探头电容的影响则相对小一些。

有研究专门量化了这种误差。若探头的输入电容为 CProbe，器件的等效输出电容为 CO(ER)，仅由电容负载引起的相对误差(ΓC)可以简化为：

举例来说：若某 GaN 器件的等效输出电容仅为 10 pF，而你使用了一个输入电容为 10 pF 的探头，电容负载误差将高达 50%，测量到的开关时间可能是实际值的两倍。

测量表现与后果

这种电容负载在波形上表现为 “边沿变缓” 和 “虚假振铃”。

低估电压过冲与 dv/dt：探头电容“吃掉”了部分高频电流，使得原本极陡的电压尖峰被削平、展宽，导致你看到的过冲电压比实际更低，dv/dt 也更小。

引发或改变振荡：探头电容与探头地线电感、被测电路寄生电感构成新的谐振回路，可能在下降沿引发或加剧振铃现象，使波形看起来比实际更“脏”。

应对策略

为了尽可能减少这种影响，选型时需要特别关注探头输入电容这一参数(通常希望小于 3 pF，越低越好)，同时配合极短的地线连接以减小回路电感。对于高频 GaN 测量，有时甚至必须使用低阻抗(如 50Ω)的探头来换取极低的输入电容，尽管这会牺牲一定的电压范围。
