光隔离探头电-光-电转换原理，为什么可以做到真正电气隔离?

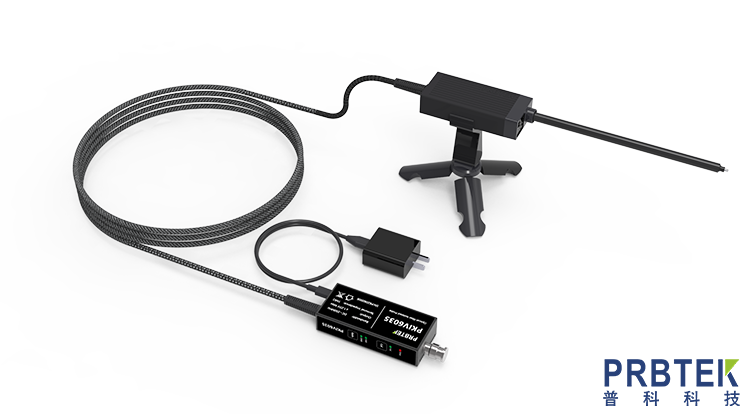

光隔离探头的“电-光-电”转换原理，本质上是把电信号变成光信号，通过光纤传输，再变回电信号。之所以能做到真正电气隔离，关键在于信号传输路径中只有光(光纤)，没有任何电导体连接探头前端和示波器后端，彻底切断了地环路和共模电流的流通路径。

电-光-电转换是如何工作的

整个过程可以拆成三步来看：

前端“电→光”：探头前端的衰减器拾取被测信号，驱动一个发光器件(通常是激光器或高速 LED)。被测电压的变化，会调制发光器件的亮度或光强，从而把电信号“写”到光上。

中间“光传输”：调制后的光信号通过光纤传送到探头后端。光纤本身是绝缘的介质，所以这一段只传光，不导电。

后端“光→电”：后端的光电探测器(如光电二极管)接收光信号，并将其还原成微弱的电流或电压，再经过放大、校准，最终输出给示波器。

为什么能做到“真正”电气隔离

普通差分探头虽然能抑制共模，但探头地和示波器地之间仍有导体相连，共模电流仍有路径。光隔离探头则不同：

物理断开了所有电导体：前端(接触被测电路)和后端(连示波器)之间，唯一的物理连接就是光纤。没有导线，就没有电流通路，隔离电压的上限主要取决于光纤和绝缘材料的耐压，而非导体间距。

前端“浮地”供电：前端电路需要供电才能工作，但又不能从后端引电线。目前主要有两种方案：电池供电(简单但需充电)，或激光供电(后端用一束高能激光通过光纤送往前端，前端光电转换后为电路供电，对用户完全无感)。

极高的共模抑制比：因为地环路被物理切断，共模电压几乎无法通过传导方式耦合到后端。这使得光隔离探头在低频段(DC附近)的共模抑制比(CMRR)极高，通常可达 160dB 以上。在高频段(如 1GHz)，虽然隔离本身贡献减弱，但通过优秀的硬件设计，CMRR 仍可维持在 100dB 左右。

这种架构让它特别适合测量高压浮地信号，比如第三代半导体(GaN、SiC)的栅极驱动波形，或者在电机驱动、逆变器这类共模干扰极强的场合，避免“炸管”或测到假信号。
