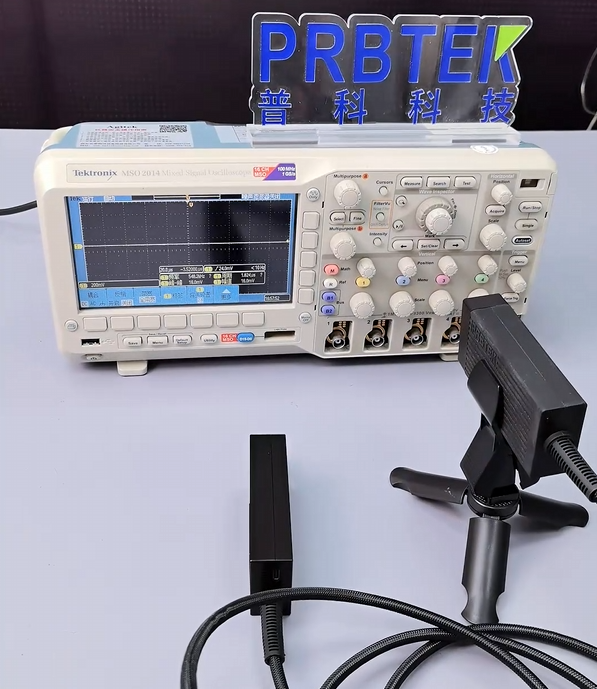

光隔离探头日常保养手册

适用：电流钳探头、光纤隔离探头

一、钳口(磁芯咬合面)维护

使用前检查：目视咬合面有无划痕、金属碎屑、油污、灰尘;咬合面是精密研磨面，一旦划伤直接影响精度、产生噪声。

清洁方法

优先：无尘干软布轻轻擦拭，去除粉尘、金属屑。

顽固油污：无尘布蘸少量 75% 异丙醇，轻擦，之后用干无尘布擦干，严禁液体渗入探头内部。

❌禁止：丙酮、香蕉水、稀释剂、砂纸、硬质工具打磨咬合面。

使用规范

通电闲置时尽量闭合钳口，减少落灰，保护磁芯接触面。

开合轻操作，避免撞击、磕碰钳头;禁止强行夹持超出开口尺寸的导体。

大电流使用后，必要时做消磁 + 归零，防止磁芯剩磁带来零点漂移。

巡检：每次使用前检查钳口绝缘外壳有无开裂、破损，绝缘破损禁止上高压。

二、光纤(光纤隔离探头光纤链路)维护

端面防护(最重要)

不使用时必须盖好光纤接头防尘帽，禁止裸放，灰尘附着会增大光损耗、波形失真。

禁止手直接触摸光纤端面，手上油脂会污染光学面。

端面脏污：用光纤专用无尘棉签 + 光纤清洁液单向擦拭，擦完用气吹吹净;不要反复来回摩擦划伤镀膜。

弯折规范

严格遵守最小弯曲半径，严禁直角硬折、死弯;光纤一旦出现折痕，内部光纤芯永久受损，光衰不可逆。

布线、盘线保持大弧度，禁止小圈捆绑、挤压、踩踏光纤。

环境：远离高温、焊渣、油污、强紫外、腐蚀性气体;光纤外皮开裂立即停用。

三、信号线缆(BNC / 同轴电缆)维护

操作：插拔接头握住接头本体，不要拽拉线缆;线缆根部(应力释放位置)是最容易断线位置，反复弯折极易内部断线。

弯折：不允许死折、小半径反复弯折;不要扭绞线缆(限制扭转角度)。

清洁：BNC 金属接头用无尘布 + 少量异丙醇擦拭氧化 / 灰尘，擦干;防止溶剂渗进线缆内部。

检查：每次使用前目视检查外皮有无裂纹、压痕、鼓包;晃动线缆观察波形是否跳变，排查内部断线隐患。

远离热源：不要贴在发热功率器件、高温表面，避免绝缘老化。

四、存储注意事项

环境：阴凉干燥、恒温，湿度 40%~65%，无粉尘、酸碱腐蚀性气体，避免结露、阳光直射;长期存放建议放入防潮箱。

收纳：放回原厂防震包装盒;线缆大半径松散盘绕，不要紧紧捆扎打结;光纤与探头分开缓冲保护。

钳口存放：长期存放保持钳口闭合，保护咬合面，防尘防磕碰。

光纤：接头全部戴好防尘帽，光纤自然盘放，禁止重压。

长期闲置：

超过 1~2 个月不用：防潮箱保存。

定期维护：每 3~6 个月通电预热，做零点 / 消磁检查;按计量要求定期送检校准。

运输：必须原厂包装，做好防震，避免跌落、剧烈冲击;探头属于精密器件，跌落极易造成磁芯、光学元件隐性损伤。

五、禁止事项汇总

禁止使用强溶剂(丙酮、二甲苯、稀释剂)擦拭钳口、光纤窗口、线缆外皮。

禁止硬折光纤、线缆;禁止踩踏、碾压线缆 / 光纤。

禁止在潮湿、凝露环境直接测试高压。

禁止用砂纸、金属硬物打磨钳口磁芯咬合面。

禁止超额定电流 / 电压使用，防止磁芯磁化、绝缘击穿。
