航空航天机载电源纹波、瞬态测试探头配置方案

在航空航天机载电源测试中，纹波测试、瞬态响应测试是验证28V、270V机载电源稳定性的核心项目，也是适配DO-160G、MIL-STD-704航空标准的关键检测环节。测试结果的精准度，完全取决于探头的选型与配置，很多测试数据失真、设备损坏、检测不合格的问题，大多源自探头搭配不当、接线不规范。本文为大家分享一套简单、通用、适配航空机载场景的电源测试探头配置方案，兼顾安全性与准确性。

一、机载电源测试核心难点

航空机载电源区别于普通工业电源，大多为浮地工作状态，且现场共模干扰强、瞬态浪涌尖峰高、信号变化速度快。普通示波器无源探头无法满足测试需求，容易出现地环路短路、纹波数据虚高、瞬态波形丢失、设备烧毁等问题。因此，机载电源纹波、瞬态测试核心原则：全程采用差分探头测电压，严禁普通单端探头直接测量电源总线。

二、通用探头配置方案（全覆盖28V/270V机载电源）

1、28V低压机载电源（民航主流）

适用于绝大多数民航机载28V直流电源常规纹波检测、电压跌落、负载跳变瞬态测试。

电压测试探头：100MHz高带宽差分探头，差分耐压≥±100V，1MHz下共模抑制比≥80dB。可有效屏蔽机载环境电磁干扰，精准捕捉微小纹波与常规瞬态波形，适配DO-160G标准常规测试。

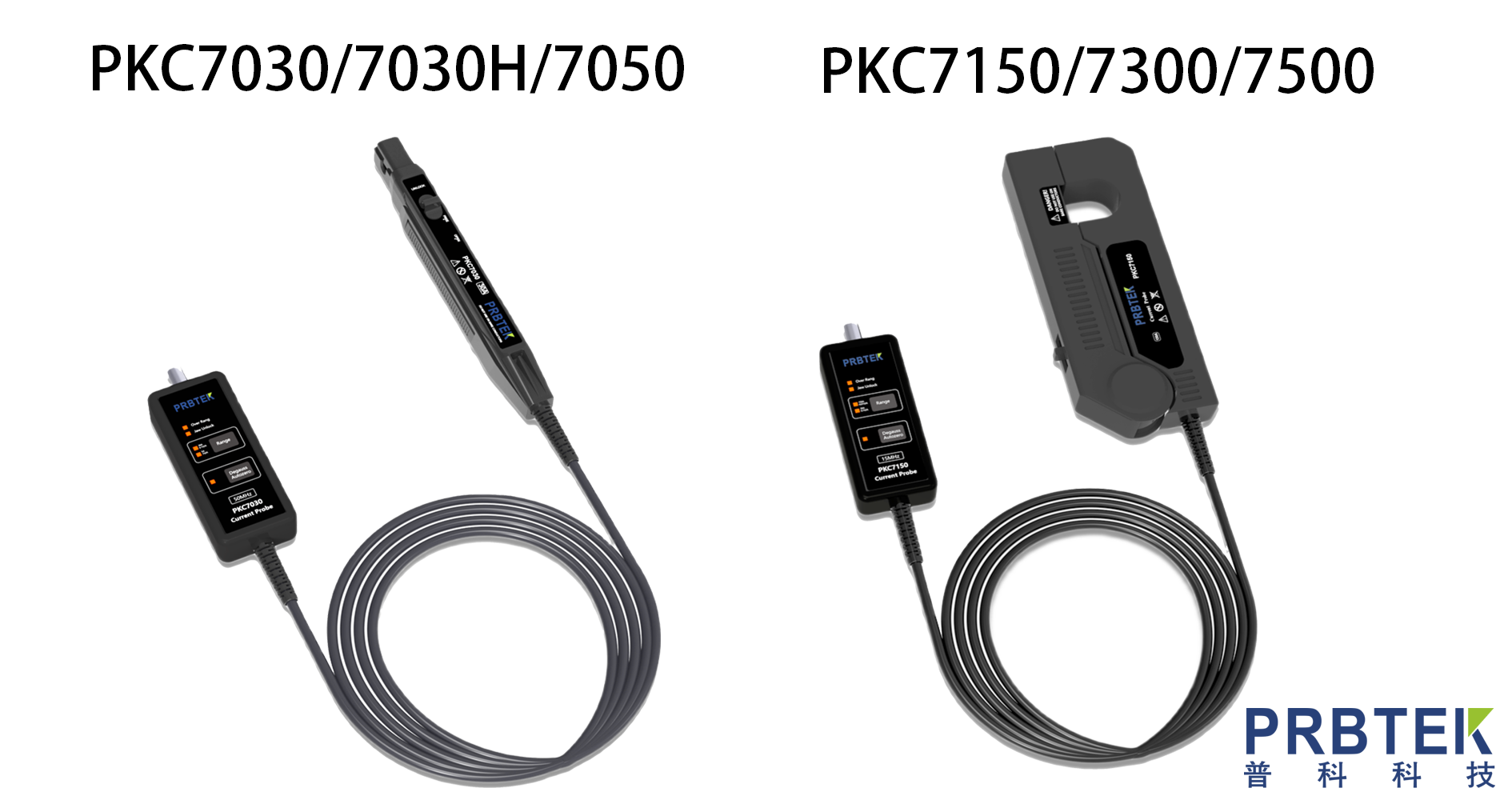

电流测试探头：50MHz交直流电流探头，连续量程30A、峰值100A。完美适配28V电源负载切换、瞬态电流波动测试，数据稳定无失真。

2、270V高压机载电源（军机/多电飞机）

针对高压直流机载电源，瞬态浪涌峰值更高、信号速率更快，对探头耐压和带宽要求更高。

电压测试探头：200MHz高压差分探头，差分耐压≥±700V，10MHz下高共模抑制。可覆盖高压电源的超大瞬态尖峰，杜绝超量程损坏设备，精准还原高压纹波与极速瞬态波形。

电流测试探头：100MHz宽频电流探头，连续量程50A、峰值200A，满足高压电源短路瞬态、大功率负载跳变测试需求。

三、纹波测试规范配置（精准过审关键）

航空电源纹波测试有明确标准要求，探头搭配设置直接决定测试合格率：

1、 必须使用差分探头，取消示波器接地，杜绝地环路干扰；

2、 搭配探头短弹簧接地环，舍弃长线鳄鱼夹，缩小测试环路，避免拾取空间干扰导致纹波虚高；

3、 示波器设置AC耦合、20MHz带宽限制，过滤高频杂波，贴合航空标准测试要求。

四、瞬态测试规范配置（浪涌/跌落/阶跃）

电源瞬态测试主要捕捉电压浪涌、电压跌落、负载阶跃变化，配置方式与纹波测试不同：

1、 示波器改为DC耦合，保留直流基准，完整捕捉电压升降变化；

2、 关闭带宽限制，开启全带宽模式，不丢失纳秒级快速瞬态尖峰；

3、 提前预留电压量程裕量，适配航空电源2-3倍额定电压的瞬态浪涌峰值；

4、 电流探头提前归零校准，磁环完全闭合，保障瞬态电流数据精准。

五、机载测试安全核心注意事项

1、 浮地机载电源禁止使用普通单端探头，极易造成电源短路、烧毁示波器及测试设备；

2、 优先选择高共模抑制比探头，抵御机载复杂电磁环境的共模噪声；

3、 选型重点关注探头峰值耐压，而非仅看常规直流耐压，应对瞬态高压尖峰。

六、总结

航空航天机载电源纹波与瞬态测试，核心是区分高低压电源、专用差分探头测电压、配套对应带宽电流探头。28V低压电源选用100MHz差分探头套装，270V高压电源选用200MHz高压差分探头套装，配合标准的接线与示波器参数设置，即可高效、精准完成符合DO-160G、MIL-STD-704标准的测试工作，规避数据失真与测试安全风险。
