浮地测试踩坑:哪些探头严禁直接浮地?光隔离/差分探头使用边界梳理

在电源、新能源电力电子测试中，浮地测量是高频需求：测试母线电压、上下管驱动、隔离电源原边、车载 800V OBC、储能 PCS 功率器件波形时，被测点电位不与大地共地，很多工程师习惯直接拿普通探头就上，极易造成探头烧毁、示波器损坏，甚至触电安全事故。

浮地测试不是简单 “把地线夹拿掉”，不同探头原理决定了它能不能浮地、浮地电压上限、共模耐受能力。本文梳理各类探头浮地禁忌，区分光隔离探头与差分探头的适用边界，规避工程常见踩坑点。

一、核心概念：什么是浮地测量

浮地（Floating Measurement）：被测信号参考点不接大地，参考点本身带有对地高压（共模电压）。 普通示波器 BNC 外壳是接大地的，普通无源探头地线夹直接接到浮地电位时，相当于通过示波器机壳、电源线保护地直接短路高压，瞬间产生大电流。

关键结论：普通无源电压探头严禁直接浮地测试

二、各类探头浮地能力红线（严禁直接浮地清单）

1. 无源单端探头（最常见踩坑）

严禁浮地

包含普通 10X、100X 无源探头，无论带宽高低。

结构：BNC 外壳与探头地线连通，示波器 BNC 接保护大地。

风险：地线夹接浮地高压 → 大地与浮地电位之间形成短路回路，瞬间烧断地线、烧毁探头前端，甚至击穿示波器输入通道；高压场景直接有触电危险。

误区：很多工程师以为 “拔掉地线夹就可以浮地” 就算拆除地线夹，探头内部寄生电容依然存在，高频高压共模下会产生位移电流，波形畸变、振铃，严重时依旧击穿探头衰减器。

仅适用：被测参考点与大地等电位的单端信号测量。

2. 普通有源单端探头

严禁浮地

低电压有源单端探头，同样示波器 BNC 接地，输入参考端和大地连通，不支持高共模浮地。只能测大地参考点信号。

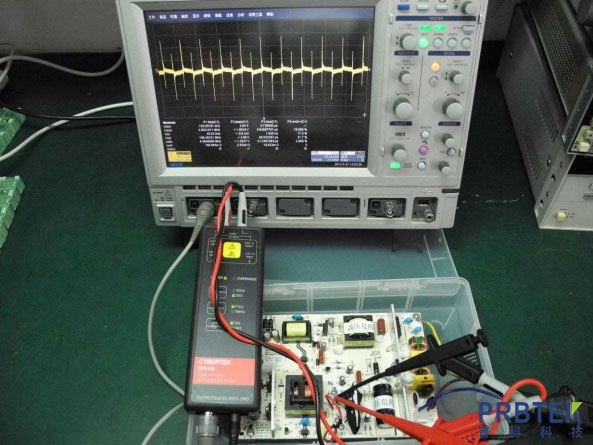

3. 常规差分探头（电隔离差分探头）

有边界，不是无限浮地

市面上常见电隔离差分探头（非光隔离）：

可以测一定共模电压下的差分信号

共模电压超过额定共模范围、高频高 dv/dt 场景，会失效甚至损坏

原理：靠电容 + 电阻隔离，存在共模抑制比 CMRR 随频率衰减的特性。频率越高，共模抑制能力越差；

限制：有最大持续共模电压、瞬态共模电压上限；高频大功率开关电源（SiC/GaN 高频逆变），dv/dt 极高，普通差分探头共模抑制快速恶化，波形失真，甚至击穿隔离；

适用边界：中低频、中等共模电压、dv/dt 不极端的差分电压测量，如低压母线、部分工业驱动。

重点：电差分探头≠可以无限浮地，一定要看 datasheet 最大共模电压与 CMRR 频率曲线

4. 光隔离探头（光电隔离探头）

真正高浮地能力

光隔离探头是高压浮地测试优选方案（如 SiC/GaN、储能 PCS、车载 800V）

原理：电光转换，信号链路电气完全隔离，无导电回路连接示波器大地与被测浮地端；

优势：

极高共模电压耐受；

高频下依然保持优秀 CMRR，适合高频高 dv/dt 功率器件测试；

隔离层阻断大地回路，消除地环路、共模干扰；

使用边界：

存在最大共模电压（持续 / 峰值），超压依旧损坏；

有带宽、上升时间限制，不是带宽越高越好，匹配被测信号；

注意温漂、零点漂移，测试前需要调零；

光学器件有使用寿命，强光、高温环境会加速老化；

价格高，通道成本远高于普通差分探头。

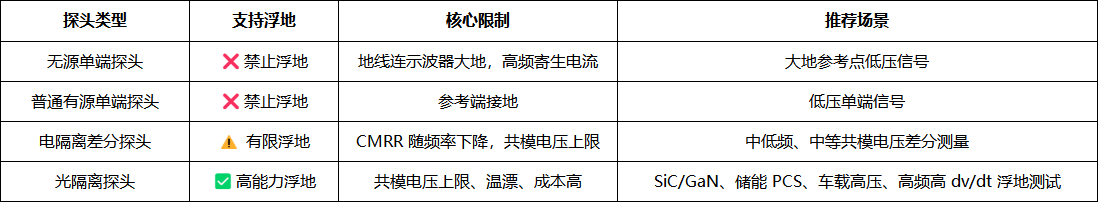

三、一张表看懂探头浮地能力对比

四、浮地测试高频踩坑点汇总

1.误区：拆掉无源探头地线夹 = 浮地测量

错误。寄生电容带来高频位移电流，波形失真，高压下击穿探头。无源探头设计初衷就是大地参考测量。

2.误区：差分探头都一样，随便测高压浮地

错误。电差分与光隔离是两类产品，高频 SiC/GaN 测试，普通差分探头 CMRR 崩塌，波形虚假，容易误判驱动波形。

3.误区：只看峰值共模，忽略 dv/dt

功率器件开关瞬间，极高电压变化率，即使平均共模不高，瞬态依然会突破隔离耐受，造成噪声、击穿。

安全踩坑：浮地电位对地可达数百～上千伏，测试台必须做好绝缘，防止触电。

接地环路：多通道同时浮地测试时，多个探头参考点电位不一致，容易引入地环路干扰，优先统一使用隔离类探头。

五、选型决策逻辑

被测信号参考点对地电位接近 0V → 普通无源探头即可；

需要测差分电压，频率不高、共模电压中等 → 电隔离差分探头；

高压浮地、SiC/GaN 高频开关、高 dv/dt、储能 PCS、车载 800V OBC → 优先光隔离探头；

不确定共模电压和 dv/dt，不要直接上电，核对探头规格书的最大共模电压与 CMRR 曲线。

六、总结

浮地测试的核心红线：无源探头绝对不能直接浮地。电差分探头有共模、频率边界，只适合部分场景；光隔离探头才是高频高压浮地测量的可靠方案，但同样存在额定参数上限，不能超规格使用。 电力电子工程师做功率器件、高压电源测试，选型第一步不是看带宽，而是先评估对地共模电压、信号 dv/dt，匹配对应隔离探头，保障测试安全与波形真实。
