纹波测量不准？不止探头，地线、输入电容、接地方式都会干扰结果

做开关电源、DC-DC、PCB 硬件调试时，示波器测纹波是非常常规的测试项目。很多工程师会遇到一个难题：测出的纹波噪声偏大，波形毛刺杂乱，更换探头后改善有限，反复复测数值差异很大。

绝大多数人第一反应：探头不行。但真实情况是：纹波测量不准，探头只是其中一环，地线环路、接地方式、输入 / 输出电容、测试点位，都会严重干扰测量结果，带来虚假噪声。本文逐一拆解各类干扰源，并给出可落地的规范测试方法。

一、探头：不是唯一元凶，但选型与使用直接影响基线

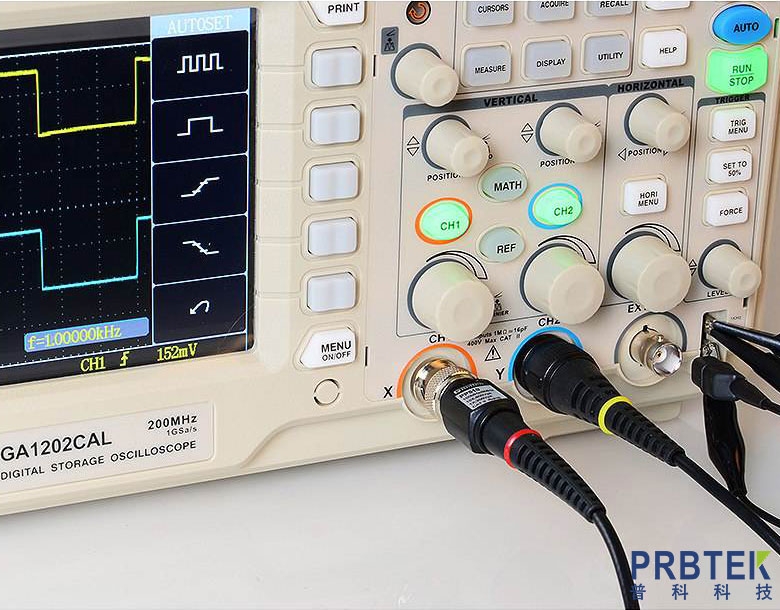

示波器无源探头是纹波测试最常用工具，但很多使用者忽略探头本身带来的误差。

1.探头档位与带宽：1X 探头负载效应大，寄生电容会影响电源回路；10X 探头输入阻抗更高，负载影响更小。同时示波器建议开启 20MHz 带宽限制，过滤掉无关高频空间噪声，避免把辐射干扰当成电源纹波。

2.探头寄生参数：探头自带寄生电感、电容，当配合长地线使用时，容易形成 LC 谐振，波形出现虚假振铃，放大噪声。

3.探头屏蔽老化：长期使用后探头屏蔽层破损，空间 EMI 会直接串入信号，波形持续抖动。

误区：只买高端探头，但接线方式不变，纹波测量依旧不准。

二、地线：纹波测量最大误差来源 —— 长地线 = 接收天线

这是硬件测试里最容易踩的大坑。 使用探头原装长鳄鱼夹地线，探针 + 长地线会形成一个闭合环路。这个环路就像天线，拾取开关管、电感、时钟走线辐射出的磁场，转化成额外噪声叠加到波形上，测出来的是 “真实纹波 + 空间干扰噪声”，数值虚高很多。

长地线存在寄生电感，高频下阻抗明显，地电位发生偏移，引入共模噪声；

接地点选在板边螺丝、远端地平面，进一步扩大环路面积，噪声成倍增加。

✅ 正确做法：拆掉长鳄鱼夹地线，使用探头配套接地弹簧，探针尖端和接地弹簧直接压在电容两端，接地距离控制在几毫米，最大限度缩小环路面积。无弹簧时自制短铜丝接地，地线长度控制在 1cm 以内。

三、接地方式：地环路、多设备共地，悄悄引入共模干扰

很多工程师忽略示波器、电源、电子负载之间的系统接地问题。

1.多点共地，形成地环路：示波器、直流电源、电子负载全部接市电保护地，不同设备地电位存在压差，地环路电流直接耦合进测试回路，叠加低频噪声。

2.单板接地不良：测试电源的参考地不完整，地平面分割、地阻抗高，测试点局部地电位波动，纹波读数失真。

3.浮地与共地取舍：部分场景下示波器保护地需要做隔离，仅保留探头单点与被测板共地，切断跨设备地环路，减少共模干扰。

重点：接地不是 “接得越多越好”，纹波测试追求单点参考地，避免多设备形成地环。

四、输入 / 输出电容：测试点选错，测到的不是真实纹波

电容选型、位置，以及测试点选择，直接决定读取到的纹波数值。

1.测试点必须放在输出滤波电容两端电源芯片引脚、电感后端，不能作为纹波测试点。电感与电容之间存在引线电感，在电容前端测量，会包含引线电感的开关噪声，不是电源输出端口真实纹波。输出电容是电源最后的滤波屏障，电容两端才是标准测试点位。

2.电容本身特性影响陶瓷电容、电解电容、聚合物电容的 ESR、ESL 差异巨大。高频下电容不再是理想电容，引线电感会抬高高频纹波。板子缺少足够高频去耦电容，电源本身真实纹波就会变大；同时电容布局远离输出端口，引线电感同样会增大测试读数。

3.输入电容也不可忽视很多人只关注输出电容，忽略输入侧。输入电容容量不足、ESL 偏大，输入侧开关扰动会传导到输出，间接拉高输出纹波，容易误判为后端电路问题。

五、标准化纹波测试步骤

1.示波器通道设置：AC 耦合，开启 20MHz 带宽限制；探头选择 10X 档，示波器通道同步设置 10X 衰减；

2.拆除探头长鳄鱼夹地线，更换接地弹簧；

3.探针与接地弹簧直接接触输出滤波电容两端，尽可能缩短测试距离；

4.减少测试环路面积，探头尽量远离功率电感、开关管等强辐射器件；

5.检查整套测试设备接地，避免示波器、电源、负载形成跨设备地环路；

6.被测板上电，带额定负载测试，轻载 / 重载纹波表现差异较大，按产品工况测试。

六、快速排查清单

波形毛刺巨大：优先检查地线是否过长、环路面积是否太大

复测数值波动：检查设备共地、探头屏蔽、测试点是否移位

更换探头改善有限：排查接地方式与输出电容布局

高频振铃明显：地线电感 + 探头寄生参数谐振，改用短接地弹簧

结语

电源纹波测量，是一套系统测试工程，探头只是硬件，地线环路、接地方案、电容布局、测试点位共同决定测量真实性。很多时候波形上看到的噪声，并不是电源本身产生，而是测试系统引入的干扰。 遵循短接地、小环路、电容端测试、限制带宽的规范，才能剔除虚假噪声，拿到真实可靠的纹波数据，避免误判电源性能，减少后期调试返工。
