有源差分探头≠光隔离探头！共模电压超标会带来哪些“看不见”的风险

在功率电子测试中，一个常见的认知混淆是：有源差分探头能测差分信号，所以就等于隔离测量。这个等式不成立。有源差分探头和光隔离探头在“共模电压”这件事上，走的是两条完全不同的技术路径。前者靠差分放大器抑制共模，后者靠光纤切断共模。一旦共模电压超出有源差分探头的承受边界，你看到的波形可能仍然是“正常”的，但灾难已经在探头内部和被测电路里悄悄发生了。

风险一：CMRR在开关瞬间崩塌，你测到的震荡是探头“造”出来的

有源差分探头抑制共模干扰的能力用共模抑制比（CMRR）衡量。问题在于，CMRR并非恒定值，它随频率升高而急剧下降。典型高压差分探头在1 MHz时CMRR约-50 dB，到了1 GHz可能只剩-20 dB。而SiC、GaN器件的开关边沿极快，dv/dt带来的共模电压跳变含有大量高频分量。当这些高频共模分量超出了探头在当前频率下的抑制能力，它们就会以“差模噪声”的形式混入输出波形。

更隐蔽的是：共模信号本身不会显示在示波器屏幕上，因为探头设计上就是把它“拒掉”的。所以你无法从波形上直接判断共模是否超标。你看到的剧烈震荡，很可能是探头CMRR不足导致的测量伪像，而不是电路真实的开关行为。有工程师曾反复修改电路试图消除上管Vgs的“震荡”，换用光隔离探头后才发现，震荡根本不存在。

风险二：共模耐压与衰减比绑定，精度和生存二选一

有源差分探头的共模耐压并非独立指标。许多型号的共模耐压会随衰减比变化：100:1衰减比下共模耐压可达700 V，但切到10:1以获取更高垂直分辨率时，共模耐压可能骤降到70 V。这意味着，当你要测半桥电路中上管的微小驱动电压（通常十几伏）时，为了精度调低衰减比，探头实际上已经暴露在远超其共模承受能力的电压下。

这种超限不会立刻冒烟。探头内部的差分放大器可能在过压边缘勉强工作，输出信号被削波或失真，而你得到的是一组“看起来有波形、实际已经错误”的数据。用这组数据去评估栅极应力或开关损耗，结论自然也是错的。

风险三：电气连接没有断开，绝缘击穿是时间问题

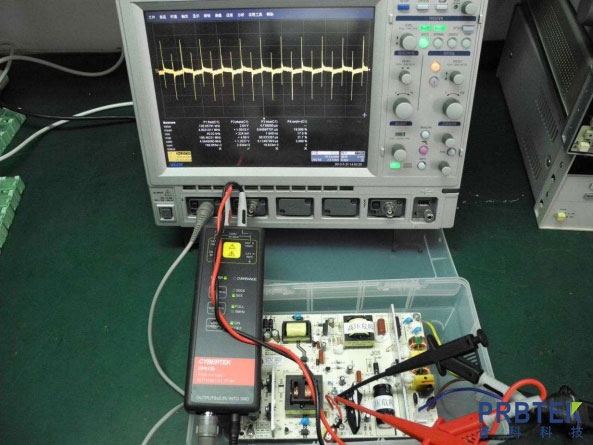

有源差分探头与光隔离探头最根本的区别在于：前者与示波器之间存在电气连接。差分探头通过50Ω同轴电缆把信号送到示波器，示波器的地参考与被测电路的地之间仍然存在电位关联。光隔离探头则在探头前端和示波器之间插入了一段光纤，电信号在探头端就被转换为光信号，示波器侧与高压浮地系统之间是真正的电气隔离。

当共模电压长期接近或超过探头额定值时，探头内部的绝缘材料承受着持续的电应力。每一次高压跳变都是对绝缘的一次冲击。短期表现为漏电流增大、测量漂移；长期则可能在某次开关瞬间发生击穿，高压窜入示波器通道，损坏探头前端甚至示波器本身。如果工程师为了“省一根隔离探头”而把示波器浮地使用，风险还会进一步放大——示波器对地电容会显著拉低系统共模抑制能力，且存在安全隐患。

风险四：浮地测量的隐形短路回路

在桥式电路中测上管信号时，有源差分探头的两个输入端分别接上管的栅极和源极。源极的电位在开关过程中在母线电压和地之间快速跳变。如果探头共模范围不足以覆盖这个跳变，探头内部的输入保护电路可能被触发，形成一条从被测高压节点经探头到示波器地的低阻抗路径。这条路径的电流可能不大，不足以烧断保险丝，但足以让被测电路的局部工作点偏移，甚至通过探头地线干扰控制芯片的供电。

光隔离探头由于信号路径被光纤物理隔断，不存在这条回路。探头前端的供电来自隔离侧的电池或隔离电源，与被测电路和示波器都没有电气连接。这才是“隔离”二字的真正含义。

选型边界：什么时候有源差分探头够用，什么时候必须上光隔离

有源差分探头并非一无是处。在共模电压变化较慢、频率较低的场景中，它仍然是性价比合理的选择。判断边界可以参考两条线：

可以用有源差分探头：被测信号频率低于100 MHz，共模电压跳变速率较低（如工频或低速开关场景），且共模峰值有充足余量。探头带宽至少为信号上升时间对应带宽的5倍，CMRR在关心的频段内不低于60 dB。

必须上光隔离探头：测量SiC/GaN半桥或全桥的上管Vgs，母线电压数百伏以上，开关边沿在纳秒级。此时共模电压跳变率极高，有源差分探头的高频CMRR不足以还原真实波形，且测量本身带有绝缘风险。光隔离探头在1 MHz下CMRR可达-140 dB至-160 dB，在500 MHz以上仍能维持-70 dB至-90 dB，同时共模耐压与差模衰减比相互独立，可以用小衰减比测微小Vgs信号而不牺牲共模生存能力。

一句话总结：有源差分探头是在共模存在的前提下尽力忽略它；光隔离探头是让共模根本到不了示波器。在宽禁带半导体测试中，这个区别决定了你拿到的是电路的真实行为，还是探头制造的幻象。
