高压衰减棒使用误区：带宽与负载效应，很多人忽略的测量误差来源

高压衰减棒看起来是个“傻瓜式”的工具：夹上地线，勾住高压点，示波器读数乘以1000，完事。但实际调试中，不少工程师会发现波形过冲严重、上升沿变缓、或者读数与万用表对不上。大多数人第一反应是探头坏了或者示波器设置错了，却忽略了两个更隐蔽的误差来源——带宽不足与负载效应。

这两个参数在选型时往往被一笔带过，但在高频开关或高阻抗电路中，它们足以让测量结果面目全非。

误区一：只看耐压，不看带宽，把高压衰减棒当“万能表”用

选高压衰减棒时，耐压值是最显眼的指标。12kV、20kV、30kV，数字越大越让人安心。但带宽这一栏，很多人扫一眼就跳过了。

高压衰减棒的带宽通常标注为“DC ~ 某MHz”，主流型号在75MHz到120MHz之间。这个带宽够不够用，取决于你测的是什么信号。

如果你测的是工频交流或者直流高压，几十MHz的带宽绰绰有余。但一旦涉及功率器件的开关瞬态，问题就来了。根据示波器测量理论，探头的带宽应至少为被测信号最高频率的3到5倍。一个75MHz带宽的探头，理论上只能准确 capture 上升时间约4.7ns的脉冲。如果你的SiC或GaN器件开关沿在2ns级别，探头本身的带宽就已经把真实的边沿“磨圆”了。

更隐蔽的是上升时间与带宽的换算关系：tr = 0.35 / BW。很多工程师用1000:1的衰减棒测开关节点，看到波形上升沿有十几纳秒，以为是电路本身振铃或驱动能力不足，实际上可能是探头把高频成分滤掉了。你看到的“真实波形”，其实是探头带宽限制后的产物。

实操建议：测高压开关瞬态前，先确认被测信号的上升时间。如果tr小于探头标称的最小可测上升时间，换更高带宽的型号，或者接受“你测的只是包络”这个事实。

误区二：忽略输入电容的“分流偷走”的电压

高压衰减棒的输入电阻通常很高，100MΩ到500MΩ不等。看到这个数字，很多人会觉得“负载效应可以忽略不计”。但电阻只是直流参数，交流路径上真正起作用的是输入电容。

主流高压衰减棒的输入电容在1.7pF到2pF左右。这个值单独看很小，但高压节点上的阻抗往往并不低。在谐振变换器或高阻抗分压网络中，几皮法的额外电容足以改变节点的交流阻抗。

原理很简单：电容的容抗随频率升高而降低。在几十MHz的频率下，2pF电容的阻抗已经降到千欧级别。如果被测节点本身对地阻抗也在同一量级，探头接入的瞬间，节点电压就被“分走”了一部分——你测到的幅度比实际低，相位也可能偏移。

这种误差在测高压偏置下的小信号纹波时尤其致命。1000:1的衰减比意味着示波器上的1mV对应实际1V，探头引入的电容负载稍微改变节点工作点，纹波形状就可能失真。高压衰减棒的信噪比本身就不占优势，小信号细节在1000倍衰减后往往淹没在底噪里。

实操建议：测高阻抗节点前，算一下探头输入电容在目标频率下的容抗，与被测节点阻抗做个比较。如果两者在同一数量级，要么换低电容探头，要么接受测量结果只能定性参考。

被连带忽略的第三个坑：地线电感

带宽和负载效应是本文的主角，但有一个连带问题值得提一句：接地线的长度。

高压衰减棒的地线通常是一根带鳄鱼夹的导线，长度几十厘米。这根线在低频时是理想短路，但在高频下就是电感。长地线会在快速脉冲测量中引入振铃和过冲，让本来干净的边沿出现阻尼振荡。

很多人看到振铃第一反应是电路问题，换电容、改布局，折腾一圈最后发现是探头地线太长。高压衰减棒本身依赖可靠接地来保障安全，地线不能随便去掉，但可以尽量缩短接地路径，或者在高频测量时用更短的接地弹簧替代鳄鱼夹。

怎么判断你的测量有没有被“坑”

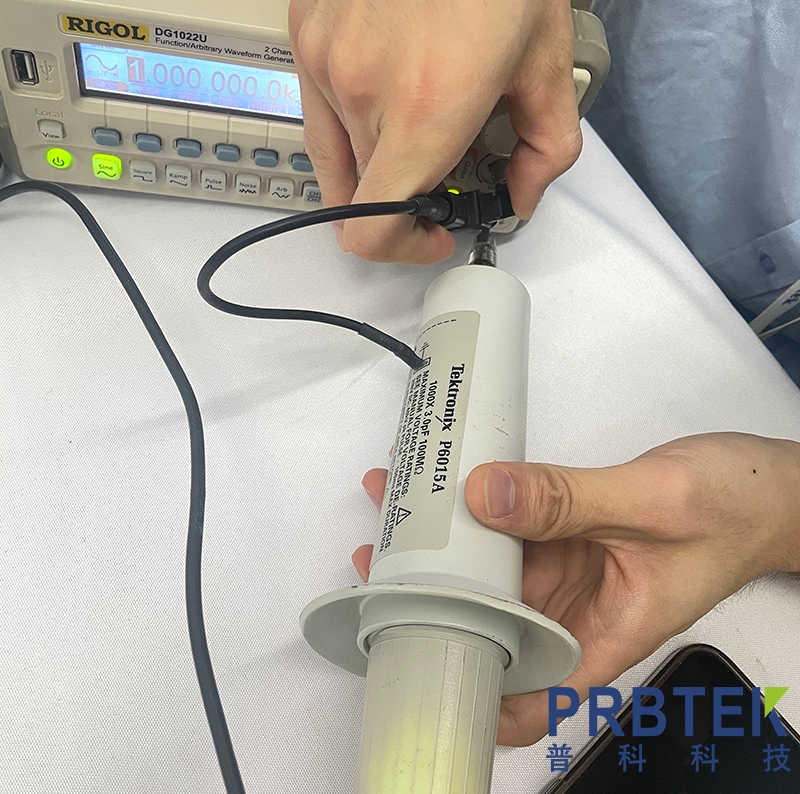

一个简单的自检方法：用同一款探头，分别测一个已知的方波信号源（比如示波器自带的校准输出，或者函数发生器的快沿脉冲）。如果方波出现过冲、圆角或上升沿明显变缓，说明探头补偿没调好或者带宽已经到极限了。

高压衰减棒通常有一个补偿电容调节孔，需要用绝缘调节棒在接入示波器后校准方波波形，直到平顶无过冲、无圆角。这一步很多人在拿到新探头时做一次，之后就不再管了。但更换示波器通道、改变量程或者温度变化后，补偿状态都可能漂移。

另一个实用的习惯是：在测高压直流偏置上的交流成分时，同时用万用表确认直流电平。如果示波器读取的平均值与万用表偏差超过探头标称精度（通常≤3%），要么探头负载效应改变了电路，要么衰减比设置不匹配。1000:1的探头在示波器上必须设为1000X，设成100X读数直接差十倍，这个错误比带宽和负载效应更常见，但后果一样严重。

小结

高压衰减棒的核心价值是把危险的高压变成示波器能安全处理的低压信号，但“安全”和“准确”是两件事。带宽决定了你能看到多快的细节，输入电容决定了你接入电路后改变了多少原有状态。这两个参数不写在耐压值旁边，却直接决定测量结果的可信度。

下次拿起高压衰减棒之前，花十秒钟想一下：被测信号的边沿有多快？节点的阻抗有多高？这根探头是帮你看清真相，还是在替你“美化”波形。
