射频测试线缆连接示波器，高频测试容易忽略的损耗与阻抗匹配问题

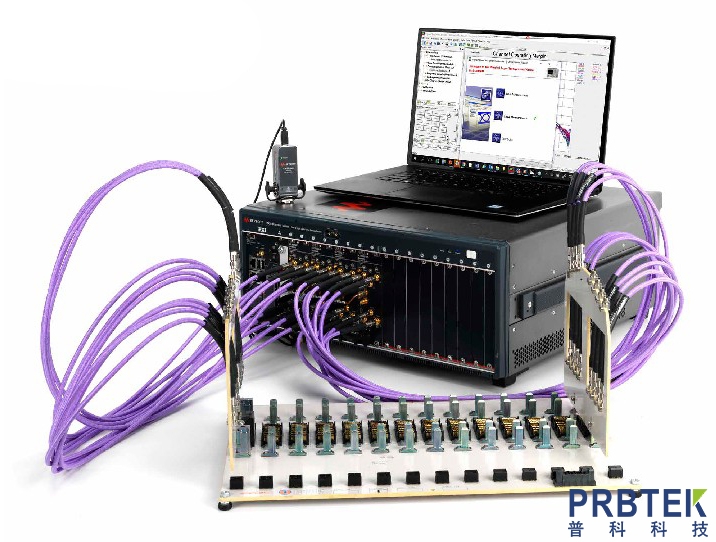

射频和高速测试场景里，工程师排查波形异常，习惯优先怀疑示波器带宽不足、探头指标或者被测电路本身。一根不起眼的 SMA、BNC 同轴测试线缆常常被当成简单连接线，在低频测试中看不出问题，一旦进入几百 MHz 乃至 GHz 频段，线缆带来的损耗和阻抗失配，会直接改变波形幅值，引入振铃、频点波纹，让整套测试结果失去参考意义。示波器硬件指标再高，整套测量链路的瓶颈很多时候就藏在互连线缆上。

同轴线缆的插入损耗随频率升高持续变大，这是高频测试最基础也最容易被低估的事实。高频信号依靠集肤效应传输，信号集中在导体表层，有效导电面积缩减，导体损耗持续上升，叠加介质极化损耗，同规格线缆在高频段衰减远大于低频段。很多实验室会长期沿用库存 RG174、RG58 线缆做射频直连测试，只确认接口可以对接，不会核对对应工作频率下的损耗参数。同等长度的线缆，不同型号在 6GHz 下损耗差距可达数 dB，微弱射频信号经过线缆衰减之后，示波器屏幕上只能看到失真后的波形，很难区分幅度下降来自被测器件本身，还是线缆吃掉了信号能量。

线缆物理损伤带来的阻抗漂移，属于隐蔽性极强的误差来源。同轴电缆内部介质层、外屏蔽结构受到挤压、反复弯折之后，内外导体间距发生偏移，原本稳定的 50Ω 特性阻抗就会出现波动。这类受损线缆直流导通正常，低频信号测试看不出异常，用矢量网络分析仪测 S 参数，会看到回波损耗无规律起伏，同一频点多次复测幅度不一致。接头内芯变形、屏蔽簧片松弛，外观很难识别，断点位置持续产生信号反射。不少工位一根射频线常年反复拆装使用，损耗和驻波缓慢劣化，直到更换新线缆之后测试数据恢复正常，故障原因才被定位。

示波器输入终端设置错误，是射频同轴直连测试里最高发的匹配失误。射频测试系统默认遵循 50Ω 阻抗体系，同轴线缆直接接入示波器，不开启 50Ω 终端，传输链路末端近似开路，信号到达示波器端口发生强烈反射，入射波与反射波叠加形成驻波。波形会出现明显过冲和振铃，更换不同长度线缆，谐振尖峰位置还会跟着变化。很多工程师保留示波器默认 1MΩ 高阻档位，简单认为只是负载阻抗不同，忽略 1MΩ 输入电容会和线缆寄生电容组合成低通结构，直接滤除高频分量。窄带射频信号测试时这个问题更隐蔽，读数忽高忽低，排查周期很长。

链路中转接件是阻抗不连续的重灾区。SMA 转 BNC、SMA 转 3.5mm 这类转接，选型只看接口能不能对上，不确认转接件工作频段和阻抗一致性，高频测量很容易翻车。廉价转接件内部过渡结构设计粗糙，在 GHz 频段偏离 50Ω，单点失配就会产生明显回波损耗。混用 50Ω 和 75Ω 配件的情况同样常见，一段合格的 50Ω 线缆中间串入 75Ω 转接件，不需要很大偏差，驻波指标就会快速恶化。射频测量链路属于典型的木桶效应，线缆本身指标合格，任意一处转接、接头出现阻抗跳变，匹配状态都会被破坏，反射信号在线缆两端来回震荡，在时域、频域上生成虚假特征。

线缆长度和信号波长的相对关系，决定反射效应是否被放大。低频条件下线缆长度远小于信号波长，传输线效应可以忽略，线缆只等效为一个寄生电容。进入 GHz 频段之后，线缆长度达到波长十分之一量级，必须按照传输线看待。同一个失配点位，搭配不同长度线缆，驻波表现完全不同，部分频点信号相互抵消，部分频点叠加放大，最终测试曲线出现周期性波纹。示波器自带的幅度补偿功能，仅能修正固定插入损耗，没有办法消除反射带来的频域起伏，软件补偿解决不了阻抗失配问题。

损耗和匹配引发的误差很难靠单次测量识别。幅度偏低容易判定为被测器件增益不足，波形振铃优先怀疑电路寄生参数。射频同轴直连示波器的整套链路包含被测件输出端口、转接器、射频线缆、示波器输入终端，所有环节需要统一按 50Ω 系统管控。正式测试前，提前获取线缆、转接件的 S 参数，把插入损耗计入最终结果修正，不要默认线缆零损耗。

实验室可以建立射频线缆定期校验机制，检查标准不能停留在通断和外观。有条件的工位使用矢量网络分析仪或者 TDR 阻抗测试仪，定期抽检线缆、转接件的回波损耗与阻抗连续性。弯折痕迹明显、接头松动磕碰的线缆直接淘汰，高频测试优先选用低损耗稳相线缆，布线满足需求的前提下，线缆越短越好。装配接头控制合适扭矩，过紧挤压内部介质会破坏阻抗结构，松动则带来接触不稳定。

示波器阻抗模式需要和测试体系严格对齐。50Ω 同轴直连射频信号时，统一开启 50Ω 终端；需要高阻探测的场景，不适合直接用同轴电缆接入，改用对应的高频有源探头。两套阻抗体系随意混用，是高频匹配故障的主要诱因。

射频测量的精度上限，从来不是由单一仪器决定。示波器带宽、信号源性能只是基础，互连链路的损耗控制与阻抗连续，是测量结果可信的底线。大量重复性差、数据异常的射频测试案例，最终排查结论都指向一根被忽视的同轴测试线。把线缆和转接附件当成测试系统的组成部分管理，持续管控链路匹配状态，高频测试数据才能稳定、可复现。
