无源探头 10X 衰减模式，哪些场景不适合使用？很多工程师一直用错

示波器标配的无源 10X 探头，几乎是硬件、测试工程师每天都在用的工具。大家普遍记住一个结论：10X 阻抗高、负载小、耐压高，优先用 10X。 这句话没错，但有边界条件。大量调试翻车、数据异常，恰恰就是不分场景无脑切到 10X 衰减档位造成的。下面我们把不适合 10X 无源探头的场景一次性讲清楚，附带原理和替代方案。

一、先简单回顾：10X 无源探头核心特性

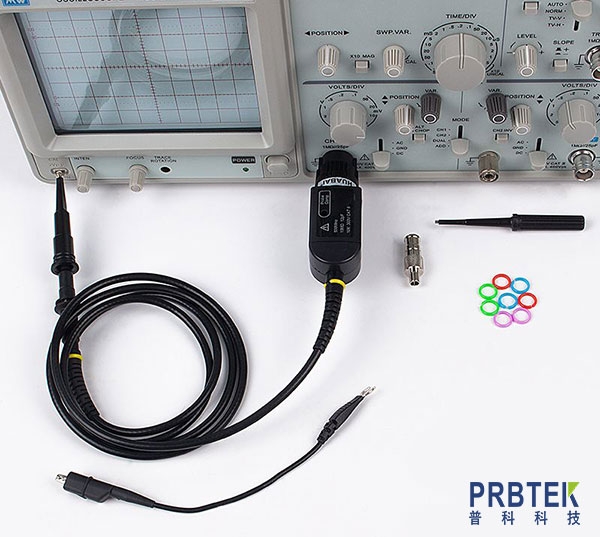

标准 10X 无源探头搭配示波器 1MΩ 输入，等效输入阻抗约 10MΩ，输入电容通常在 8~15pF；信号先衰减 10 倍送入示波器前端，示波器再按 10 倍还原幅值读数。

优势：电阻负载轻、耐压高，适合常规数字信号、中高压模拟信号调试。 短板：信号衰减 10 倍、自带输入电容、带宽有限、地线回路电感容易引入振铃，这些短板在特定场景会被放大。

二、不适合使用 10X 衰减模式的 6 大场景

场景 1：毫伏级小信号、电源纹波测量（最常见踩坑）

电源芯片输出纹波、LDO 噪声、反馈节点小扰动，幅值往往只有几 mV~ 几十 mV。 10X 模式会先把原始信号衰减 10 倍，示波器看到的信号幅度进一步压低；示波器本身的底噪不变，信噪比直接变差，噪声很容易把真实纹波淹没，测出偏大、不稳定的纹波数值，导致误判电源性能。

典型现象：换 1X 档位、短接地弹簧之后，纹波读数明显变小、波形干净很多。

✅ 推荐方案：条件允许切换 1X 无源探头；对高频纹波优先用低输入电容电源轨探头 / 有源差分探头；地线必须用弹簧地，禁用长鳄鱼夹地线。

场景 2：50Ω 阻抗匹配系统、射频、高速串行链路测试

50Ω 系统是阻抗严格匹配的传输线结构。10X 无源探头的输入电容（10pF 左右）并联在 50Ω 线路上，相当于额外并联一个容性负载，破坏阻抗连续性，造成反射、振铃、上升沿畸变，眼图直接恶化。 很多工程师测 HDMI、USB、LVDS、射频信号线时随手搭 10X 探头，测出的抖动、过冲都是假波形。

✅ 推荐方案：50Ω 同轴直连、50Ω 有源探头、低电容差分探头；普通无源 10X 尽量不要直接点测 50Ω 匹配节点。

场景 3：高阻敏感节点、高阻运放反馈、光电接收微弱信号

虽然 10X 电阻是 10MΩ 看起来很高，但高频下起主导作用的是输入电容，不是电阻。 高阻节点（MΩ 级别）对容性负载极其敏感，探头一搭上去，电路带宽、相位裕度直接改变，甚至电路自激、输出漂移；运放反馈环路被探头电容补偿改变，调试出来的环路参数是失真的。

✅ 推荐方案：低输入电容有源探头（输入电容 < 1pF），尽量缩短探测点走线，减少探头接入时间。

场景 4：超高速边沿、上升时间极快的信号（<1ns）

普通无源 10X 探头带宽上限大多在 200MHz~500MHz，并且带宽受地线长度、探头补偿、寄生电感影响很大。上升沿极快的信号，频谱远超探头带宽，会出现上升沿变缓、虚假振铃、过冲失真，不能用来评估真实边沿速率。 哪怕示波器带宽足够，探头带宽瓶颈依然存在。

✅ 推荐方案：高速有源单端 / 差分探头，配合最短接地方式评估边沿。

场景 5：需要极高垂直分辨率、观察微小信号变化

示波器垂直档位是有下限的。开启 10X 衰减后，同等示波器档位下，屏幕每一格代表的电压放大 10 倍，垂直分辨率被稀释。 比如你要观察几十 mV 内的微小波动，10X 档位下已经无法分辨细节，微小变化被量化噪声掩盖 。

✅ 推荐方案：1X 探头、高分辨率示波器、平均采集模式，必要时用前置放大器。

场景 6：差分信号测量（无差分功能的普通无源 10X）

很多工程师拿两支普通 10X 无源探头分别接差分正负端，开启示波器数学减法模拟差分。 这种方式有共模抑制差、两支探头时延不一致、地线环路拾取共模干扰的问题，高压共模场景下风险更高，不适合高速差分、大共模电压差分信号测试。

✅ 推荐方案：专用差分探头（有源差分）。

三、容易混淆：什么时候才放心用 10X 无源探头？

不是否定 10X 探头，它在下面场景性价比极高：

1.常规数字 IO 信号（3.3V/5V 逻辑电平，MHz 级）调试；

2.几十伏以内、对纹波细节要求不高的直流电压观测；

3.不需要高精度小噪声观测、阻抗不敏感的通用波形抓取；

4.电路节点电压偏高，1X 档位容易超量程。

四、工程师快速判断口诀（方便记忆）

测纹波小信号，慎开 10X； 50Ω 匹配线，无源别乱点； 高阻反馈点，怕电容负载； 快沿高速信号，看探头带宽； 差分高精度，优先差分探头。

五、总结

10X 无源探头是通用工具，不是万能默认档位。判断标准一句话：你要测的是小幅值、高阻节点、50Ω 匹配、快沿信号、高精度纹波，优先避开普通无源 10X 衰减模式。 很多调试问题不是芯片、电源本身不稳定，而是探头引入的负载、噪声、阻抗不匹配，拿到了虚假波形。选对探头和衰减档位，才是准确测试的第一步。
