射频测试线缆选型:阻抗,耐压,弯曲寿命如何影响射频测试结果

射频测试线缆是矢量网络分析仪、信号源、频谱仪、功率计和被测件之间的信号通道。很多工程师在调试时遇到曲线漂移、数据重复性差、驻波异常、莫名掉功率，第一反应排查仪器与 DUT，却忽略测试线缆本身。阻抗、耐压、弯曲寿命三个指标，直接决定射频测试数据是否可信，也是射频测试电缆选型最核心的依据。

一、特性阻抗：射频测试的基础，失配直接带来系统性误差

射频系统主流分为 50Ω 与 75Ω 两大标准，绝大多数微波、通信、射频测试系统统一采用 50Ω；75Ω 多用于广电、视频传输场景，严禁 50Ω 与 75Ω 线缆混用。

特性阻抗由电缆内导体外径、外导体内径、介质介电常数共同决定，理想状态下整条线缆、接头、转接器、被测端口阻抗保持一致，信号无反射，实现最大功率传输。

阻抗偏离标称值，会产生信号反射，驻波比 VSWR 升高、回波损耗变差，S 参数测量失真；

反射信号叠加入射波，造成幅度读数不准，相位偏移，网分校准后曲线出现毛刺、跳变；

高功率场景下，阻抗失配带来的反射功率回流，甚至会烧毁信号源、功放端口。

选型要点：射频测试线缆必须和整套测试系统阻抗统一。高精度 VNA 测试优先选用阻抗均匀度高、介质稳定的稳相电缆，避免普通柔性电缆内部介质偏心、编织层不均带来的阻抗突变。

二、耐压指标：决定功率上限，击穿会造成不可逆损坏

很多人容易混淆直流耐压、射频耐压与功率容量。耐压代表电缆内外导体之间绝缘介质承受电场的能力，直接关联射频功率容量，是高压、大功率射频测试（功放、脉冲射频、半导体器件测试）的安全底线。

耐压不足带来的问题：

1.介质内部局部放电、爬电，噪声抬升，底噪异常，频谱测试出现杂散；

2.高压或大功率持续馈入时，绝缘击穿，线缆直接报废，连带损坏测试仪器；

3.发泡介质电缆内部存在微小气孔，高压下更容易发生间歇性放电，测试结果随机波动，难以复现

选型要点：不要只看功率，同步核对射频耐压、直流耐压。脉冲大功率测试，要预留足够安全余量；潮湿、高海拔环境，表面爬电风险上升，优先选用 PTFE 介质、端头处理完善的测试线缆。常规小信号 S 参数测试对耐压要求低，但大功率注入、ESD、射频高压测试场景，耐压是硬性门槛。

三、弯曲寿命：决定幅度相位稳定性，影响测试重复性

弯曲寿命，是射频测试线缆区别于普通跳线的关键指标，指线缆在规定弯曲半径下反复弯折，电气性能（插入损耗、相位、驻波）保持稳定的循环次数，分为普通柔性电缆、稳相稳幅测试电缆两个梯队抖音百科。

线缆每次弯折，内部介质、编织屏蔽层、内导体都会发生微小形变：

普通廉价线缆弯折几次后，插入损耗变大、相位漂移明显，每次移动线缆，测出的 S21、相位数据都不一样；

产线自动化测试、频繁移动探针、批量 DUT 测试场景，线缆反复弯折，驻波慢慢恶化，前期校准失效，测试良率判定失真；

高稳相电缆（VNA 专用测试电缆）优化介质和屏蔽结构，上万次弯折后相位变化依然可控，适合相位测量、时延、天线相位方向图测试。

选型要点：实验室偶尔固定连接，可选用普通柔性电缆；网分精密测试、产线高频切换、需要频繁挪动线缆，优先选择高弯曲寿命、稳相稳幅射频测试线缆，同时严格遵守最小弯曲半径，禁止硬折、打死弯，否则会永久改变内部结构，电缆提前失效。

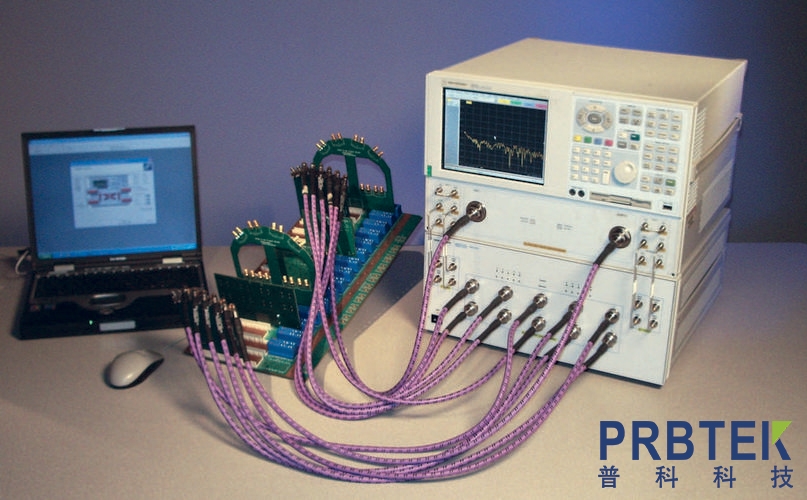

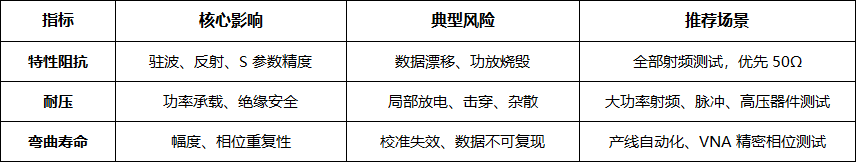

四、三大指标综合选型对照表

五、选型总结与避坑建议

1.阻抗优先匹配，不要混用 50Ω/75Ω 线缆，接头和线缆组件阻抗必须一致；

2.小信号低功率测试，重点关注弯曲寿命与相幅稳定性；大功率、高压射频测试，优先校核耐压和射频功率容量；

3.弯曲寿命不是越高越好，稳相电缆成本更高，固定布线、不经常移动的场景无需过度选型；

4.线缆老化、弯折损伤后，哪怕外观完好，阻抗和相位稳定性已经劣变，建议定期使用网分校验测试线缆驻波与损耗。

射频测试的精度上限，往往由链路里最薄弱的线缆决定。理清阻抗、耐压、弯曲寿命的影响，才能选到适配场景的射频测试线缆，减少无效排查，提升测量一致性。
