PKC7150高频电流探头在光伏微型逆变器功率环路测试中的应用

一、项目背景

新能源企业研发 600W 光伏微型逆变器，开关频率 150kHz，需要对逆变全桥回路、Boost 升压回路开展研发调试。遇到测试痛点：

1.回路最大峰值电流 300A，既有直流分量也有高频交流纹波；

2.需要观测功率管开通关断尖峰、电感高频纹波，用于评估损耗、散热以及 EMC 性能；

3.现场 PCB 内部空间狭小，需要钳型非侵入式测量，不破坏原有电路板走线；

4.兼顾大的连续有效值电流，满足长时间带载老化测试。

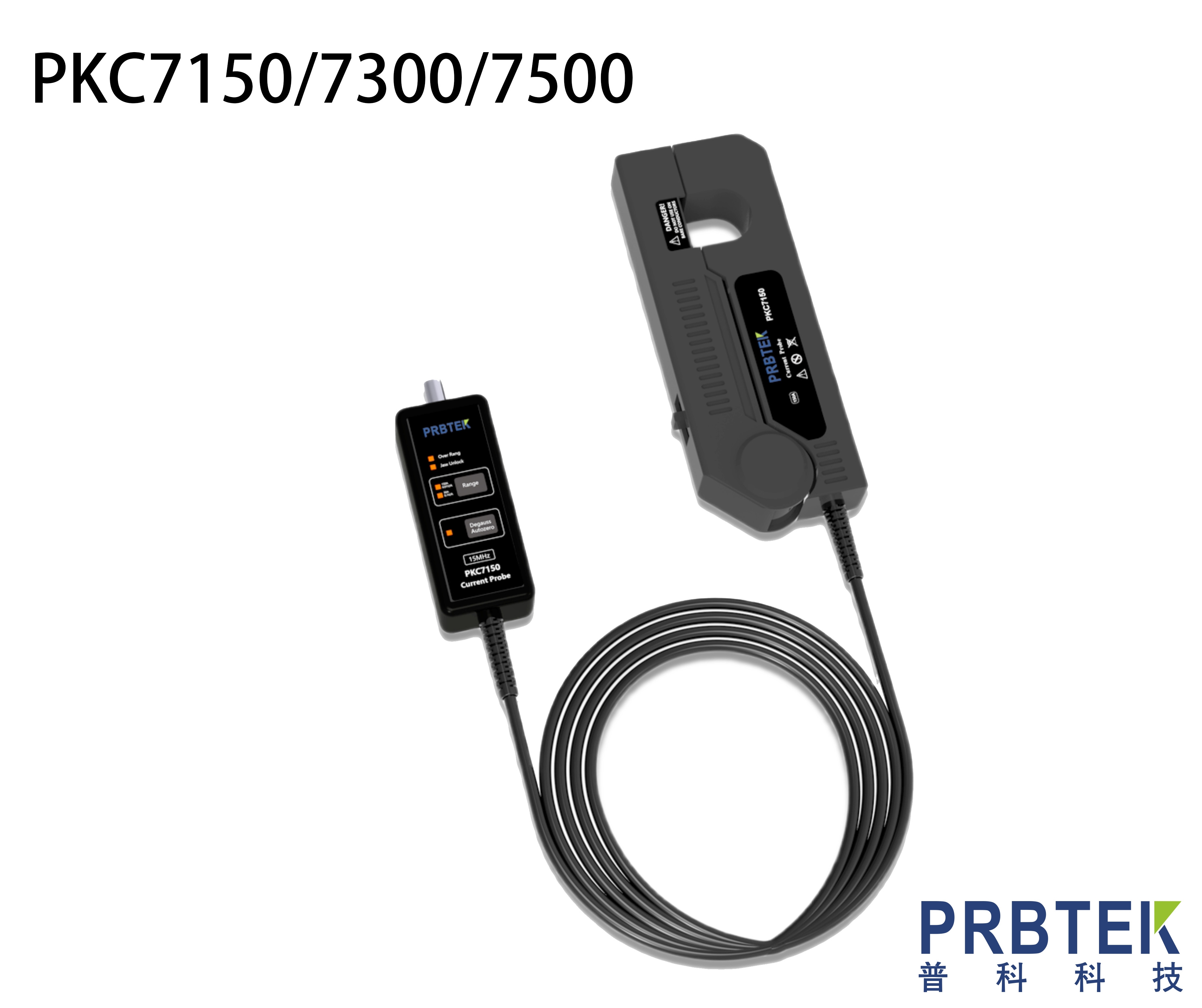

选用普科PKC7150 高频电流探头，15MHz 带宽，150Arms 连续，300Apk 峰值完成微型逆变器全环路电流测试。

二、仪器硬件配置

1.被测样机：600W 光伏微型逆变器；

2.测试探头：PKC7150 高频电流探头；

3.示波器：100MHz 示波器；

4.配件：DC12V 电源适配器、BNC 输出线缆。

关键参数匹配

带宽 DC‑15MHz，上升时间 24ns，完全覆盖 150kHz 开关频率及其高次谐波；

双量程：30A（0.1V/A）、150A（0.01V/A）；峰值 300Apk，连续 150Arms；

自动消磁调零，消除磁芯剩磁，保证直流分量测量精度；

声光过载报警，防止长时间过流烧毁探头磁芯；

支持长时间连续带载测试，带有电流‑频率降额曲线参考。

三、测试实施流程

1、前期准备与调零

探头 BNC 接示波器通道，接入 12V 标配电源适配器供电；示波器输入阻抗设置1MΩ、DC 耦合。 钳口保持空置，不夹持任何导线，将钳口完全 LOCK 锁死；按下消磁自动调零按键，等待 5 秒消磁调零完成，听到两声蜂鸣提示。切换量程、挪动探头位置后，必须重新消磁调零。

2、Boost 升压电感纹波电流测试

样机模拟光伏板输入，输入低压直流，Boost 回路工作。选用 30A 量程，将电感引线放入钳口居中位置。 示波器采集电感三角纹波电流，实测纹波峰‑峰值 7.6A。根据实测纹波，优化 Boost 电感磁芯选型，降低电感铜损铁损，整机效率提升 0.6%。

3、全桥逆变输出大电流测试

微型逆变器输出并网交流，切换到 150A 大量程；测量全桥桥臂开关管电流波形。满载工况下捕捉开关尖峰 210A，评估功率管安全裕量；发现关断时刻存在较大电流振荡，增加 RC 缓冲网络，有效抑制振荡，改善 EMI 传导干扰。

4、长时间老化带载测试

样机连续 4 小时满功率老化，PKC7150 持续监测输出电流有效值。对照探头最大电流‑频率降额曲线，确认高频下实际工作电流在降额曲线以内，探头无过热、无漂移，记录长时间工作下电流漂移情况，验证逆变器长时间工作稳定性。

四、案例价值总结

1.15MHz 带宽可以完整捕获光伏逆变器开关频率以及谐波，兼顾直流 + 高频交流同时测量；

2.150A 连续有效值、300A 峰值，满足微型逆变器大电流工况，支持长时间老化测试；

3.钳型无损测量，无需焊接采样电阻，不改变原机电路特性，方便样机快速迭代调试；

4.双量程兼顾 Boost 回路中等电流与逆变桥大电流，一支探头覆盖整机主要功率环路；

5.声光过载报警，老化试验中一旦电流超限可以及时发现，保护探头不被烧毁。

五、使用注意事项

1.高频工况必须严格遵循最大电流 vs 频率降额曲线，高频条件允许的连续电流会下降，不可满电流长时间使用，避免探头烧毁；

2.钳口必须完全 LOCK 锁定，钳口缝隙会造成波形失真、幅值衰减；

3.测试结束，先切断被测样机电源，再打开钳口取出导线；

4.钳口接触面禁止磕碰刮伤，灰尘用防静电软布擦拭；

5.建议每年进行计量校准，保证测量精度。
