PKC7150在全桥DC-DC电源输出滤波电容纹波电流测试中的应用

一、客户背景与测试需求

客户行业：某工业开关电源制造商，专注于大功率DC-DC变换器及全桥逆变电源的研发与生产。

测试需求：客户开发的一款全桥DC-DC开关电源（开关频率12kHz），需要精确测量输出滤波电解电容在不同负载下的纹波电流交流RMS值，以评估电容的实际交流应力与发热情况。

核心痛点：

1. 精确测量交流分量：电解电容纹波电流叠加在直流偏置上，要求探头能隔离直流分量、高精度还原交流RMS值。

2. 低频覆盖与精度：开关频率仅12kHz，要求探头带宽下限延伸至直流；PKC7150交直流一体化测量特性恰好满足。

3. 兼容现有示波器：客户实验室配备Tektronix TPS2024B示波器（200MHz带宽），要求探头通过标准BNC接口直接匹配。

二、应用所需要的整套仪器

1. 高频电流探头：普科科技（PRBTEK）PKC7150（1套）。带宽DC-15MHz，双量程30A/150A，连续电流150Arms，精度±1%，具备自动消磁调零与声光过载报警，标准BNC输出。

2. 示波器：Tektronix TPS2024B（1台），200MHz带宽，4通道，具备RMS自动测量功能。

3. 被测设备：全桥DC-DC开关电源样机，开关频率12kHz。

4. 辅助设备：可编程电子负载、隔离测试台。

三、系统搭建与测试方法

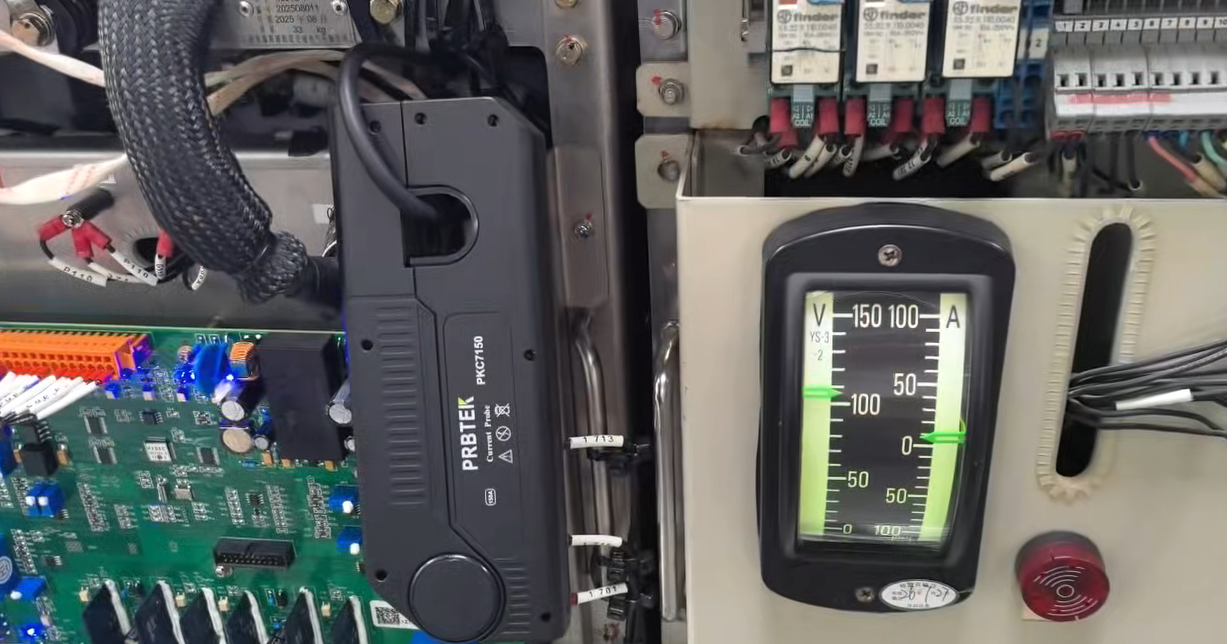

系统搭建：将PKC7150钳口钳住输出滤波电解电容的接地回路单根导线（确保仅一路导线穿过钳口），探头控制盒通过BNC线连接至示波器CH2通道。探头采用标配12V适配器独立供电。

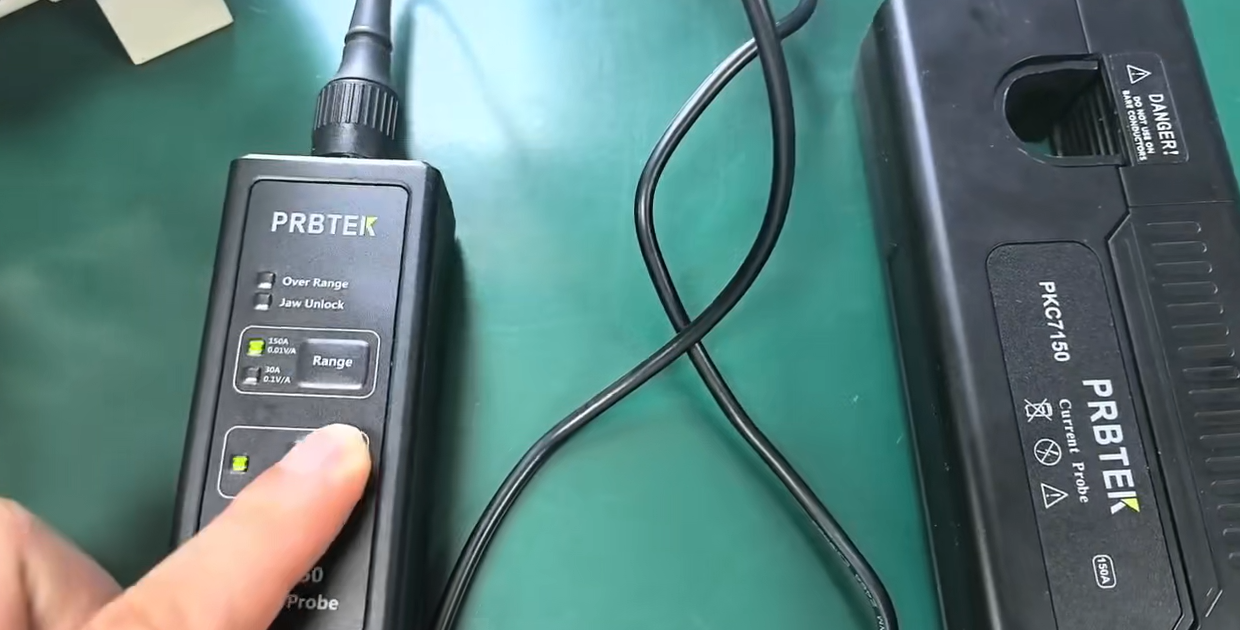

消磁调零：在不夹持导线的状态下按下“消磁自动调零”按钮，消除磁芯剩磁，保证测量精度。

测试方法：启动电源，通过电子负载依次设置4A、10A、25A、50A、100A负载点。示波器采用交流耦合模式隔离直流分量，CH2垂直档位设置为10.0A，时基50.0us。利用示波器测量功能直接读取纹波电流交流RMS值。

四、测试结果

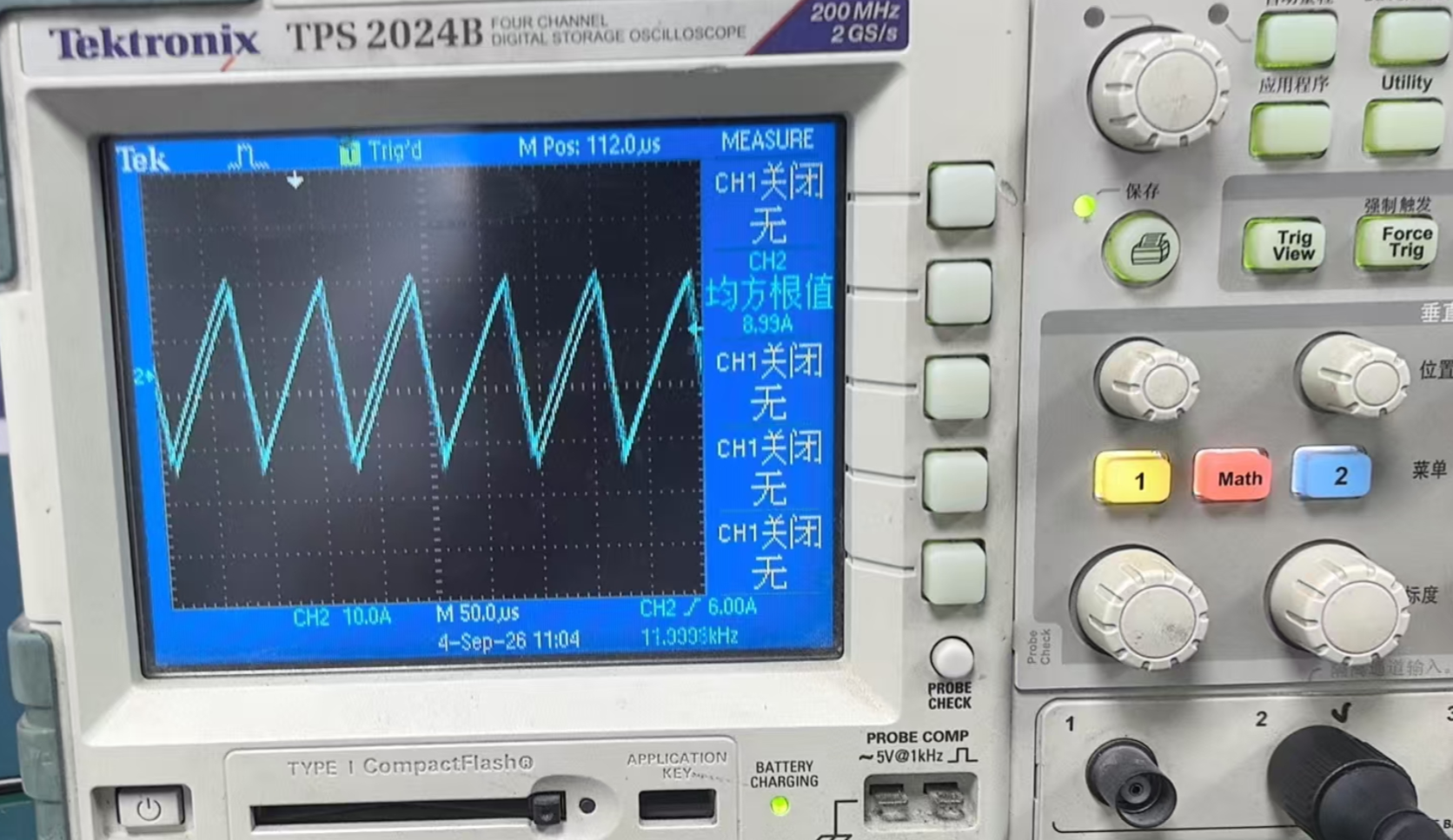

在Tektronix TPS2024B示波器上，PKC7150成功捕获到纯净的电容纹波电流波形（近似三角波），频率稳定在12kHz附近。各负载点实测交流RMS值如下：

1. 精确提取交流RMS值

· 4A负载：实测RMS值 6.37A

· 10A负载：实测RMS值 9.92A

· 25A负载：实测RMS值 9.90A

· 50A负载：实测RMS值 9.72A

· 100A负载：实测RMS值 8.99A

2. 交直流一体化测量优势

PKC7150支持交直流同步测量，切换至交流耦合后，直流分量被彻底隔离，RMS测量聚焦于纯交流成分，避免了直流对有效值计算的干扰。

3. 波形特征与稳定性

实测波形显示为规律的三角波/锯齿波，频率约为11.999kHz~12.000kHz，与电源开关频率一致。自动消磁调零功能确保了全过程RMS读数稳定无漂移。

五、总结

PKC7150高频电流探头凭借DC-15MHz带宽、±1%精度及交直流一体化能力，在全桥DC-DC电源输出滤波电解电容交流纹波电流RMS测试中表现优异。其自动消磁调零保障了交流RMS值的测量精度，标准BNC接口与Tektronix TPS2024B示波器完美兼容。实测数据清晰反映了不同负载下电容承受的真实交流应力，是评估电源可靠性设计的理想测量工具。
