PK‑CWT mini/30柔性罗氏线圈在30kW光伏逆变器桥臂高频电流测试中的应用

一、项目背景

新能源企业研发 30kW 组串式光伏逆变器样机。研发遇到难点：逆变器内部 PCB 与母排布线高度紧凑，空间狭小；需要测量桥臂开关瞬态电流，计算开关损耗、评估 IGBT 器件应力；普通硬质电流探头体积大无法塞入狭小腔体；同时要捕捉高频 PWM 谐波与开关边沿，不能引入额外寄生参数。 测试需求：柔性可弯曲线圈，适配狭小安装空间；足够带宽还原开关快速边沿；隔离测量，不改动原有功率回路；兼顾稳态输出电流与开关瞬态脉冲电流。 选用普科PK‑CWT mini/30 柔性罗氏线圈完成样机研发测试。

二、测试硬件配置

1.被测样机：30kW 组串式光伏逆变器；

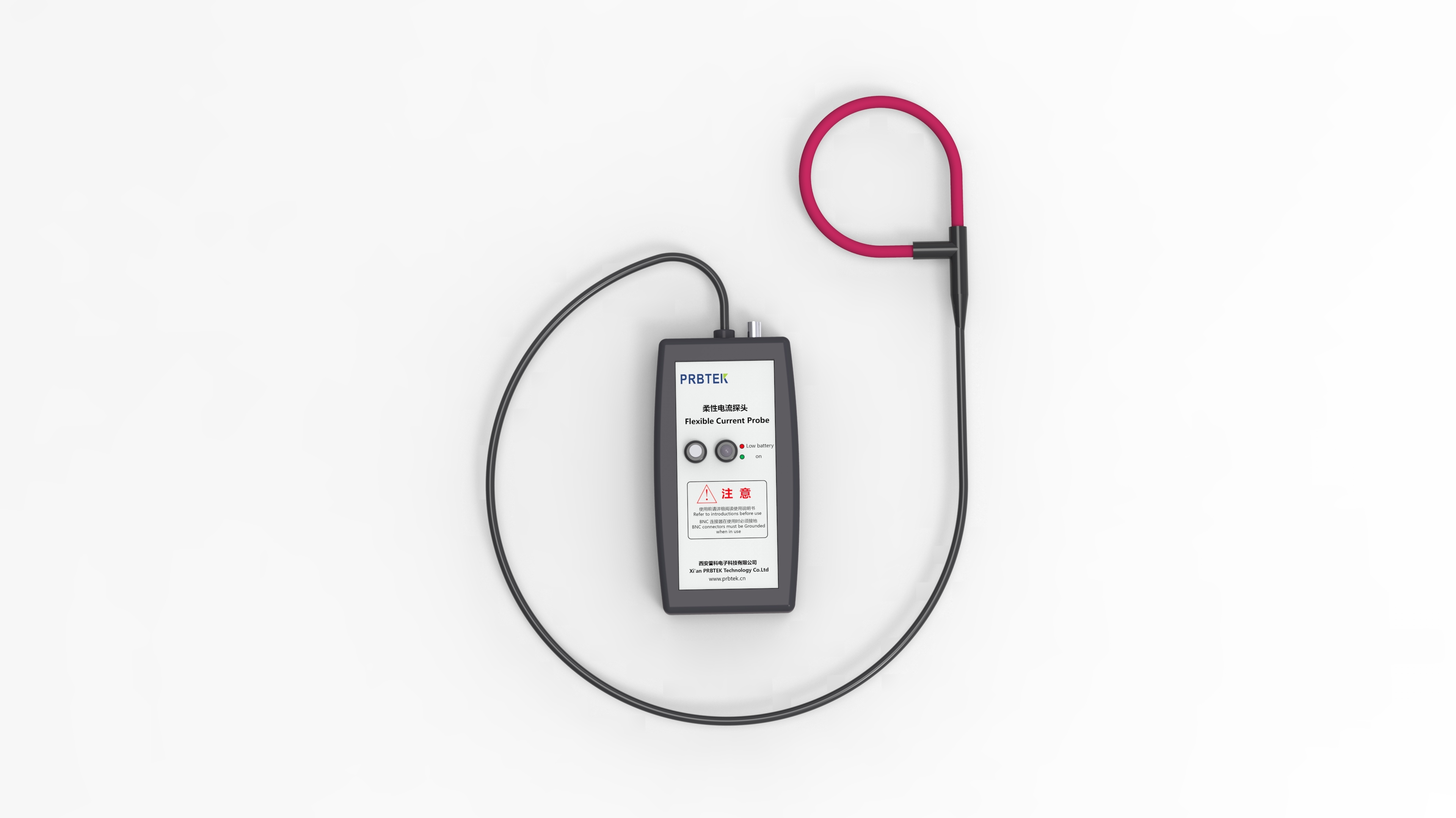

2.测试探头：PK‑CWT mini/30 柔性罗氏线圈；

3.采集设备：200MHz 示波器，50Ω 同轴电缆；

4.配套配件：线圈延长线缆、BNC 接头。

核心参数匹配

柔性细线圈，可弯曲套入狭小机箱内部母排，无需拆解功率母排；

高带宽，精准采集 IGBT 开通关断瞬态电流，用于开关损耗计算；

电气隔离测量，高低压隔离，保障示波器设备安全；

无源线圈，几乎不增加回路寄生电感，不改变逆变器原有功率回路特性；

适合脉冲、交流测量，覆盖逆变器 PWM 开关谐波频段。

三、测试实施流程

1、现场安装接线

打开逆变器机壳，将 PK‑CWT mini/30 柔性线圈直接套入功率桥臂母排，线圈尽量环绕导体一周，摆放平整，避免线圈弯折挤压。线圈输出端接配套积分器，再通过 50Ω 同轴 BNC 线缆连接示波器通道，示波器设置 50Ω 输入阻抗。

2、示波器参数设置

按照探头变比完成示波器通道比例换算；开启示波器单次触发模式，抓取 IGBT 开通关断瞬态波形；另一通道接高压差分探头同步采集桥臂电压，实现电压电流波形对齐，用于开关损耗计算。

3、多工况实测

1）MPPT 满载工况：光伏侧输入满功率，采集桥臂开关电流波形，观测开关尖峰电流幅值，判断器件过应力风险；

2）低光照轻载工况：采集轻载下电流纹波与谐波，分析逆变器轻载效率下降原因；

3）模拟电网扰动测试：观测电网电压波动瞬间桥臂电流冲击，校验逆变器保护逻辑是否正常。

4、测试结果应用

通过波形分析发现 IGBT 关断尖峰超标，定位为母排杂散电感过大；优化母排布局，减小杂散电感，复测开关尖峰显著下降；同时量化各工况开关损耗，辅助优化散热设计，提升逆变器整机转换效率。

四、案例总结价值

1.柔性线圈适配逆变器内部狭小空间，硬质探头无法安装的位置可完成套入式测量，无需拆改功率回路；

2.电气隔离，避免高压串入示波器，保护测试仪器；

3.不引入额外寄生参数，测量波形真实还原器件开关行为，为损耗计算、器件应力评估提供可靠数据；

4.可覆盖满载、轻载、电网扰动多种工况，服务光伏逆变器样机调试与可靠性验证。

五、使用注意事项

1.罗氏线圈无法测量直流分量，直流电流分量不能直接读取；

2.线圈尽量完整环绕被测导体，避免线圈扭曲、局部弯折，防止幅值误差；

3.示波器务必使用 50Ω 终端匹配；

4.远离强磁场干扰区域，减少外部电磁噪声干扰。
