PKC622 交直流电流探头在光伏组串逆变器现场运维故障排查中的应用

一、项目背景

某光伏运维服务商，户外山地光伏电站，多台组串逆变器报异常告警：随机报过流、漏电流告警，电站发电效率达不到设计值。实验室难以复现故障，必须到电站现场控制柜开展实地测试。 现场条件受限：控制柜内没有 AC 供电插座；测试包含直流侧组串电流、交流侧 PWM 输出电流；需要同时看稳态有效值和瞬态毛刺尖峰；设备需要便携，电池供电，适合户外现场作业。 选用普科PKC622（DC‑100kHz，100Apk，9V 电池供电）交直流电流探头开展电站现场运维排查。

二、测试硬件配置

1.被测设备：山地光伏电站组串式逆变器

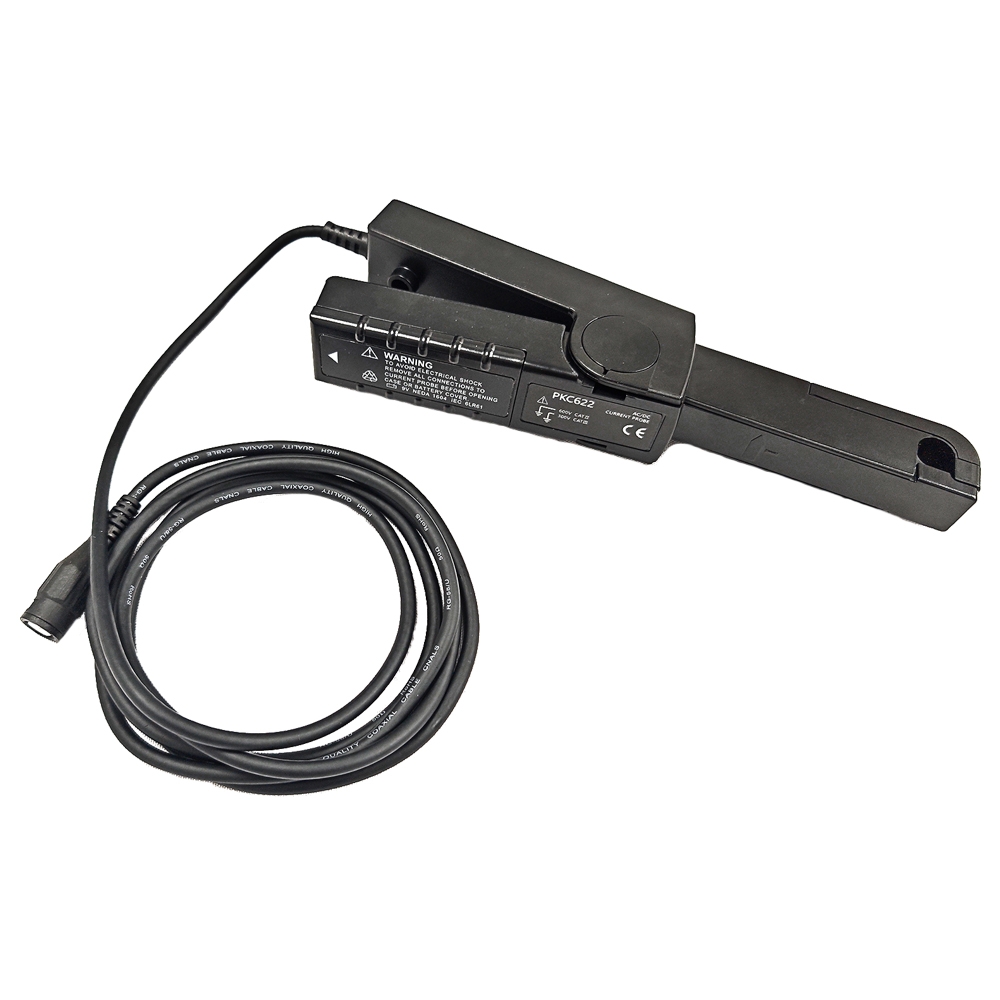

2.测试探头：PKC622 交直流电流探头

3.采集设备：便携式手持示波器

4.配件：全新 9V 碱性电池、BNC 输出线缆

核心参数匹配

带宽 DC‑100kHz，覆盖直流组串电流、逆变器 PWM 输出谐波；

双量程：10A（100mV/A）、100A（10mV/A），最大 100Apk；

9V 电池供电，无需外接电源，完美适配户外无插座现场；

钳口最大 11.8mm，可以夹持光伏直流、交流动力线缆；

过载红色 LED 指示灯，可捕捉短时偶发脉冲尖峰。

三、测试实施流程

1、现场探头前期检查

装入全新 9V 碱性电池，拨到对应量程，确认电源指示灯绿色点亮；灯熄灭代表电池电压低于 6.5V 需要更换。钳口空置，旋转调零旋钮完成零点调零。手持示波器设置 1MΩ 输入阻抗、DC 耦合模式。

更换测试回路、移动探头位置之后，必须重新调零。

2、光伏直流组串输入电流测试

分别测量多路光伏组串输入直流电流。100A 量程，单根线缆置于钳口中心。发现其中一路组串存在间歇性电流毛刺，出现短时脉冲尖峰，探头过载红灯偶发闪烁。定位故障：该组串组件存在局部隐裂，光照变化时产生异常电流脉冲，触发逆变器过流告警。

3、逆变器交流输出三相电流测试

切换探头，分别测量 U/V/W 三相交流输出。发现某一相含有异常高频谐波，排查确认逆变器 IGBT 驱动回路接触不良；紧固接线端子后，谐波明显降低。

4、漏电流辅助排查

切换至 10A 小量程，测量逆变器对地保护地线的漏电流，捕捉间歇性漏电流脉冲，排查绝缘老化隐患。

5、批量多台逆变器快速巡检

利用电池供电便携优势，对电站多台告警逆变器快速巡检，对比波形，区分故障来源于光伏组件、接线端子还是逆变器本体，精准定位故障点位，避免盲目更换整机，降低运维成本。

四、案例总结价值

1.电池供电便携设计，完美适配光伏电站户外控制柜无插座现场运维；

2.DC‑100kHz 带宽，既可以测直流组串电流，又可以观测交流 PWM 谐波，万用表无法捕捉瞬态毛刺尖峰；

3.过载指示灯捕捉间歇性偶发脉冲，帮助定位间歇性、难以复现的电站故障；

4.双量程兼顾大的功率回路和地线小漏电流，一台探头完成电站多维度运维检测，提升运维效率。

五、使用注意事项

1.户外现场注意绝缘安全，禁止测量裸露带电导体；

2.长期不使用需要取出电池，防止电池漏液损坏探头；

3.每次改变夹持位置、切换量程务必重新调零；

4.最大共模电压 600Vrms，不可超规格使用。
