PKDV508E高压差分探头在有源钳位反激电源环路与功率器件测试中的应用

一、项目背景

某电源企业开发 200W 有源钳位反激电源，用于工业控制设备供电。样机调试阶段遇到问题：开关管、钳位管均处于浮地电位，普通单端示波器探头直接测试容易造成短路炸机；样机存在异常振铃，电源效率偏低，无法区分是钳位回路参数不合理还是变压器漏感导致；环路补偿调试时，无法准确观测浮地差分反馈信号。

测试需求：可安全测量浮地高压差分电压，带宽足够捕捉开关振铃尖峰；具备带宽限制功能滤除高频噪声；支持零点偏置校准，适配长时间连续调试；配备多种测试夹具适配狭小 PCB 测点。 选用普科PKDV508E（800Vpk /100MHz）高压差分探头开展整机调试。

二、测试硬件配置

被测样机：200W 有源钳位反激电源

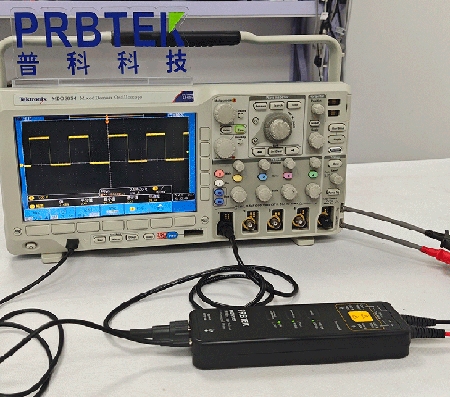

测试探头：PKDV508E 高压差分探头

采集设备：200MHz 数字示波器

配件：Type‑C 供电适配器、绝缘测试勾、鳄鱼夹

核心参数匹配

10X/100X 双量程，800Vpk 最大差模电压，CAT III 450V 安全等级，覆盖母线、钳位管电压；

100MHz 带宽，上升时间≤3.5ns，还原开关管高频振铃；内置 5MHz 带宽限制，用于环路低频信号观测；

DC 共模抑制比＞80dB，强共模干扰下波形干净；

支持手动偏置调零，过载声光报警，档位断电记忆；

Type‑C 供电，无需笨重电源模块，台架调试便捷。

三、测试实施过程

1、前期准备与探头校准

将 PKDV508E 的 BNC 输出可靠连接示波器通道，示波器输入阻抗设置 1MΩ；Type‑C 接通 5V 供电，电源指示灯亮起。输入端子短接，开机预热 20min，观察零点；零点偏移较大时，进入偏置调整模式修正零点。根据预估电压选择量程，高压测点选用 100X，低压浮地驱动测点选用 10X。

注意：接入被测电路前务必确认被测电源断电，夹好夹具后再上电。

2、主 MOS 管漏源电压 Vds 测试

使用绝缘测试勾分别夹住 MOS 管漏极、源极（浮地），100X 档位，关闭带宽限制。上电观测关断时刻电压尖峰与振铃波形。实测发现关断振铃幅值超出器件耐压余量，判断变压器漏感偏大，优化 RC 吸收回路参数，尖峰得到抑制。

3、有源钳位管差分电压测试

钳位管两端全部浮地，普通探头无法直接测量。PKDV508E 直接测量钳位管 DS 两端差分电压，观测钳位时序，核对钳位电容充放电波形，调整钳位电容容值，提升整机效率 1.1%。

4、浮地环路反馈差分信号测试

开启 5MHz 带宽限制，切换至 10X 档位，测量隔离反馈回路差分误差信号，观测环路增益响应，调整补偿网络 RC 参数，消除输出电压低频振荡问题。

5、老化长时间监测

样机满负载老化，探头持续监测关键测点电压，过载声光报警功能实时监控异常电压尖峰，及时规避器件损坏风险。

四、案例总结价值

1.浮地差分安全测量，彻底规避普通单端探头地短路造成炸管风险，大幅降低样机损耗；

2.兼顾高频器件瞬态波形与低频环路信号，一支探头同时完成功率器件调试和环路补偿测试；

3.带宽限制功能过滤 EMI 噪声，波形可读性更强；过载报警，适合长时间老化监测；

4.Type‑C 供电，配件齐全，适配 PCB 狭小贴片器件测点，适合研发实验室电源样机迭代调试。

五、使用注意事项

1.严禁超过 800Vpk 最大差模电压；测量结束先断开被测电源，再取下探头夹具；

2.高频测量输入线做双绞处理，尽量避免使用输入延长线，减少噪声；

3.示波器必须设置 1MΩ 输入阻抗，不能使用 50Ω；

4.温差变化大需要重新做偏置零点校准。
