PKC7300 高频电流探头在大功率储能变流器 PCS 功率回路测试中的应用

一、项目背景

储能设备企业研发 50kW 户用储能变流器 PCS，样机调试阶段，需要对 Boost 升压回路、H 桥逆变回路开展测试。测试难点：回路稳态电流大，峰值 500A；既有直流分量，也包含 kHz 级 PWM 谐波；需要观测电感纹波、开关器件尖峰电流，评估器件应力、整机损耗；控制柜内部线缆粗，测试环境磁场复杂；需要支持长时间满负载老化测试。

测试需求：交直流兼容，大电流持续测量能力；双量程兼顾中等电流和大峰值电流；自动消磁调零抵抗外界磁场干扰；钳型非侵入式测量，不改动主功率接线。 选用普科PKC7300 高频电流探头，带宽 DC‑8MHz，300Arms 连续，500Apk 峰值开展 PCS 整机测试。

二、测试硬件配置

1.被测样机：50kW 户用储能变流器 PCS

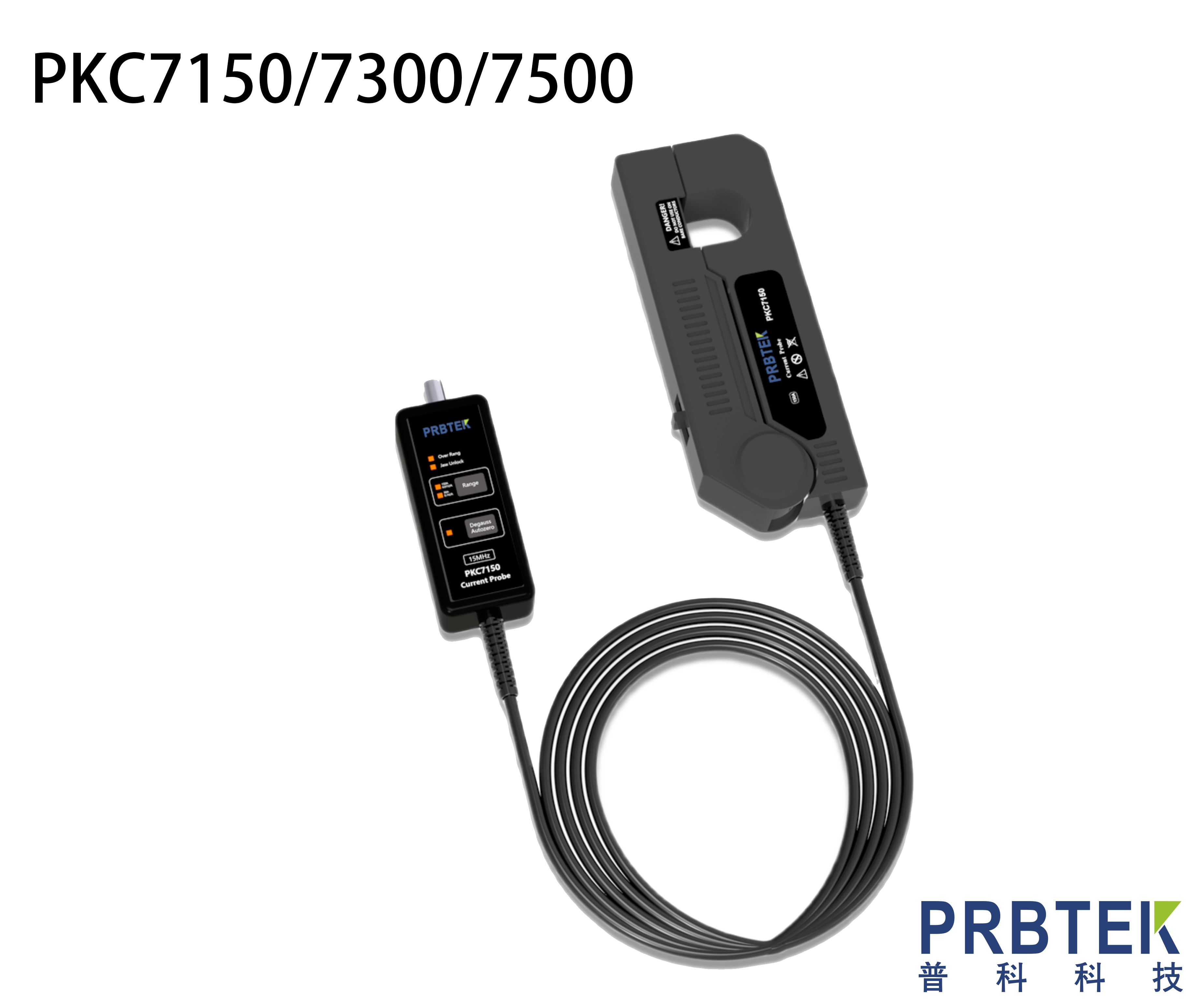

2.测试探头：PKC7300 高频电流探头

3.采集设备：100MHz 示波器

4.配件：DC12V 电源适配器、BNC 输出线缆

核心参数匹配

带宽 DC‑8MHz，上升时间 44ns，覆盖 PCS 开关频率及其主要谐波；

双量程：50A（0.1V/A）、300A（0.01V/A）；连续 300Arms，峰值 500Apk；

自动消磁调零功能，降低外界强磁场带来零点漂移；

声光过载报警，防止长时间过流烧毁磁芯；

支持长时间带载测试，具备电流‑频率降额曲线参考。

三、测试实施流程

1、前期接线与消磁调零

探头 BNC 接入示波器通道，接通标配 12V 电源适配器；示波器设置 1MΩ 输入阻抗、DC 耦合。钳口空置完全 LOCK 锁死，按下消磁调零按键，等待消磁完成听到两声蜂鸣。切换量程、移动探头位置后必须重新消磁调零。

2、Boost 升压电感纹波电流测试

模拟电池低压输入工况，选用 50A 量程，将电感线缆置于钳口中心。采集 Boost 电感三角纹波电流，实测纹波峰峰值 14.3A。根据实测纹波数据，优化电感磁芯选型，降低铜损铁损，提升低压输入工况整机效率。

3、H 桥逆变输出大电流测试

PCS 并网模拟满功率输出，切换至 300A 大量程，测量桥臂开关管电流波形。捕捉开关关断时刻电流振荡尖峰，发现尖峰接近器件安全阈值；增加 RC 缓冲网络抑制振荡，改善整机 EMC 传导干扰指标。

4、低电压穿越冲击电流测试

模拟电网故障低电压穿越工况，示波器单次触发捕捉故障瞬间冲击电流，校验 PCS 硬件过流保护动作阈值，避免故障状态功率器件损坏。

5、长时间满负载老化测试

PCS 持续 4.5 小时满功率运行，探头持续监测输出电流，严格对照电流‑频率降额曲线，确认工作点在安全范围以内，记录长时间运行零点漂移情况，验证 PCS 长期工作稳定性。

四、案例总结价值

1.DC‑8MHz 带宽同时覆盖直流和 PWM 谐波，完整还原 PCS 功率回路真实电流波形；

2.300A 连续有效值、500A 峰值，满足大功率储能变流器大电流测试与长时间老化需求；

3.自动消磁调零，抗外部磁场干扰，适配控制柜复杂电磁环境；

4.钳式无损测量，无需焊接采样电阻，不改动原有功率接线，方便样机迭代验证。

五、使用注意事项

1.严格遵循电流‑频率降额曲线，高频工况下允许的连续电流会下降，防止探头过热烧毁；

2.钳口必须完全 LOCK 锁定，缝隙会造成幅值衰减、波形失真；

3.测试完毕先断开被测设备电源，再打开钳口取出导线；

4.钳口接触面禁止磕碰划伤，灰尘使用防静电软布擦拭；每年建议计量校准。
