用PKDV508E测量变频空调驱动板IGBT半桥电压

1. 应用场景

某变频空调压缩机驱动板，交流 220V 整流后母线约 310V DC，使用 IGBT 或 IPM 半桥，PWM 频率约 10kHz。需要测量：

下管 IGBT 的 Vce 电压；

半桥输出端对母线负极的差分电压；

开通饱和压降、关断电压尖峰、死区时间。

2. 为什么选 PKDV508E

PKDV508E 的主要指标：

带宽：DC～100MHz，上升时间 ≤3.5ns；

量程：10X / 100X；

最大输入差分电压：±80V（10X）、±800V（100X）；

最大输入对地电压：CAT III 450V、CAT II 600V；

共模抑制比：>80dB(DC)、>60dB(100kHz)、>50dB(1MHz)；

输入阻抗：10MΩ/2pF（差分）；

支持 5MHz 带宽限制、过载报警、USB 供电、一键调零。

母线 310V DC，关断尖峰可能到 400V 左右，100X 档 ±800V 足够；CAT II 600V 对地电压也满足安全要求。高共模抑制比适合测量半桥浮地电压。

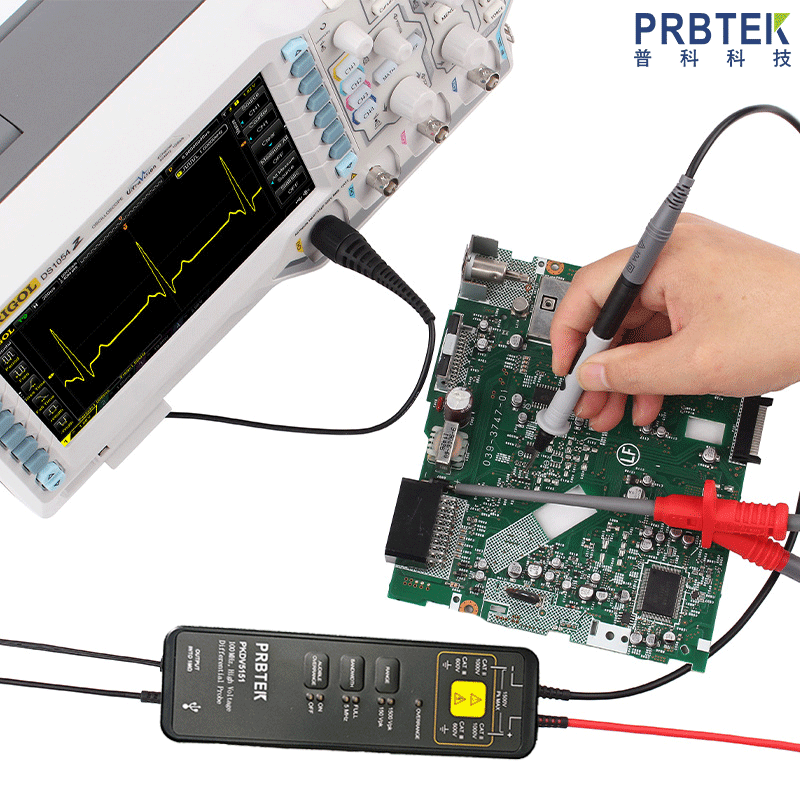

3. 连接与设置

示波器输入阻抗设为 1MΩ；

耦合方式设为 DC；

探头量程选择 100X；

示波器通道衰减设为 100X；

垂直刻度可设 100V/div；

时基可设 20μs/div，观察 10kHz PWM 周期；

红黑输入线尽量双绞，减少 EMI 干扰；

红夹接 IGBT 集电极或半桥输出，黑夹接发射极或母线负极；

探头 BNC 输出接示波器，USB 适配器供电。

4. 测量步骤

关闭被测驱动板电源，等待母线电容放电。

将 PKDV508E 输入端口短路，按下调零按键，使示波器显示零位。

按预估电压选择 100X 档。

连接红黑测试夹到被测点，注意差分电压不要超过 ±800V。

给驱动板上电，启动压缩机或给 PWM 信号。

观察 Vce 波形，检查开通、关断、尖峰和死区。

若过载指示灯亮或报警，立即断电检查电压是否超量程。

5. 预期结果

下管开通时 Vce 饱和压降约 1～3V；

关断时电压尖峰约 350～450V，100X 档不会过载；

PWM 频率 10kHz，周期 100μs；

死区时间可清晰观察；

共模抑制比 >80dB(DC)，可有效抑制母线共模干扰。

6. 注意事项

测量前必须关闭被测电路，连接后再上电；

输入线尽量双绞，避免使用延长线；

探头主体远离高压脉冲电路；

最大对地电压 CAT II 600V，不要超限；

测试完成后先关闭被测电路，再断开探头；

若关断尖峰超过 ±800V，应换用 PKDV5000 系列等更高量程差分探头。
