PKIV6035光隔离探头在SiC逆变器浮地测试中的抗干扰应用

一、客户背景与测试需求

客户行业：某新能源汽车电驱动企业，专注于800V平台SiC电机控制器与主驱逆变器研发。

测试需求：工程师在双脉冲测试和上管栅极串扰分析中，需要精确测量SiC MOSFET开关节点及栅源极Vgs波形，评估开关损耗、米勒串扰和ZVS窗口。被测桥臂上管处于数百至八百伏浮地电位，开关瞬态dv/dt极高。

核心痛点：

1. 精确测量：SiC开关边沿纳秒级，要求探头带宽达350MHz、上升时间≤1ns，且栅极小信号不因共模噪声被淹没。

2. 强抗干扰：传统差分探头靠前端放大器抑制共模，在高频、高dv/dt下共模抑制比明显下降，地环路易引入地弹，导致Vgs出现虚假尖峰。

3. 兼容现有示波器：实验室配Keysight Infiniium S系列示波器，要求探头用标准BNC直连。

二、应用所需要的整套仪器

1. 光隔离探头：PRBTEK PKIV6035（1套）。带宽DC~350MHz，上升时间≤1ns，DC共模抑制比180dB、350MHz下118dB，共模耐压85kVpk，输出±1.25V，底噪≤350μVrms，直流增益精度≤±1%；标配衰减器加主机延时15.5ns（2m光纤，可定制），USB Type-C 5V供电（≤10W），示波器端通用标准BNC接口。

2. 示波器：Keysight Infiniium S系列（1台），标准BNC通道、1MΩ输入。

3. 被测设备：800V SiC主驱逆变器功率模块样机，双脉冲测试台架。

4. 辅助设备：栅极驱动板、电子负载。

三、系统搭建与测试方法

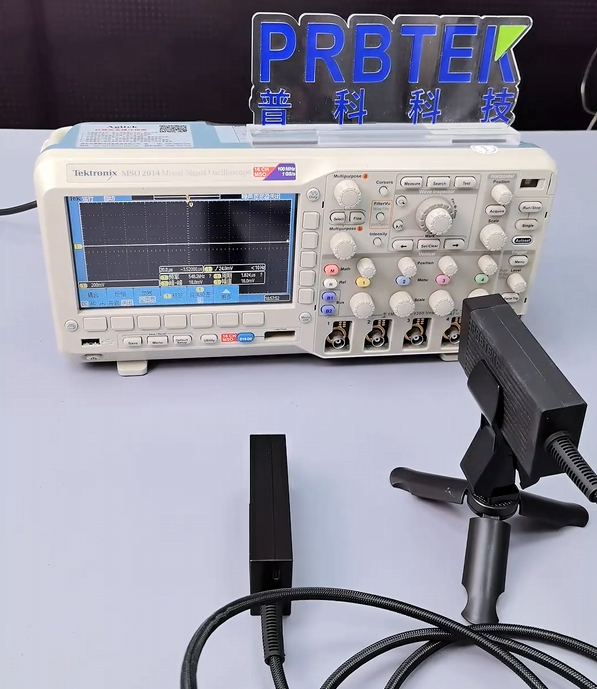

PKIV6035采用光纤传输与光电隔离：前端接衰减器后连SiC上管栅极与源极，前端仅做光调制，光纤连隔离主机，主机BNC输出接示波器CH1。前端USB-C 5V独立供电，示波器端不与被测高压回路共地。搭建后执行一键自动校准调零。双脉冲测试设母线800V、上管关断—下管脉冲—上管续流工况；示波器时基按开关边沿设置，垂直按衰减器量程设置，触发取下管电流或栅极边沿。对比组用同带宽传统有源差分探头测量同一上管Vgs。

四、测试结果

在800V、高dv/dt双脉冲条件下，PKIV6035完整捕获上管关断负压串扰与开通米勒平台。因DC 180dB、350MHz 118dB共模抑制，且光纤实现完全电气隔离，波形基线无地弹、无共模饱和；

开关节点振铃、栅极过冲等纳秒细节清晰，底噪≤350μVrms，直流增益误差≤±1%。同工况用传统差分探头时，高频共模段出现明显虚尖，Vgs基线被共模噪声抬高。PKIV6035因光隔离从源头切断地环路，85kVpk共模耐压覆盖800V母线及瞬态过冲。

五、总结

PKIV6035与有源差分的本质区别在隔离方式：差分探头信号地和示波器地存在耦合路径，高dv/dt下CMRR易劣化；光隔离探头用光纤替代电信号地回路，共模只作用于传感前端。
