PKC7050高频电流探头在大功率LED驱动电源研发与老化测试中的应用

一、项目背景

照明电源企业研发 12kW 大功率 LED 驱动电源，用于户外工业照明。调试痛点：电源开关频率几十 kHz，输出为大电流低压；需要测量主功率回路开关尖峰、输出电感高频纹波；同时要测量辅助控制回路小电流；样机需要长时间满载老化，探头要可以承受长时间连续大电流；钳型无损测量，不改动电源 PCB 走线。 选用普科 PKC7050 高频电流探头，DC‑50MHz 带宽，50Arms 连续，75Apk 峰值；双量程 7.5A /50A开展 LED 驱动电源整机测试。

二、测试硬件配置

被测样机：12kW 大功率 LED 驱动电源

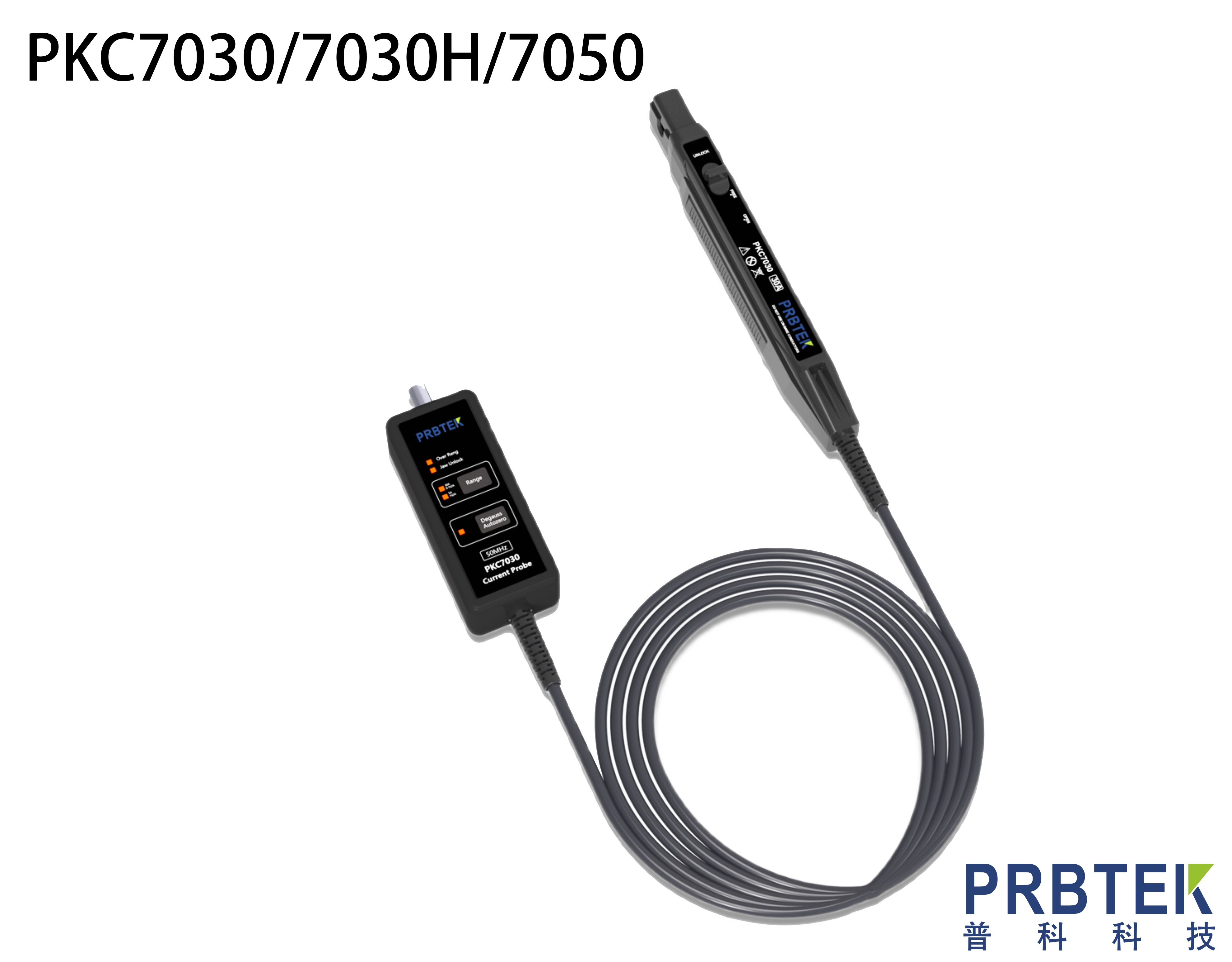

测试探头：PKC7050 高频电流探头

采集设备：200MHz 示波器

配件：12V 电源适配器、BNC 输出线缆

核心参数匹配（来自 PKC7000 系列 PDF 手册）

带宽 DC‑50MHz，上升时间≤7ns；

双量程：7.5A（1V/A，小电流）、50A（0.1V/A，大电流）；连续 50Arms，峰值 75Apk；

自动消磁调零，声光过载报警；DC12V 适配器供电；

具备完整电流‑频率降额曲线，支持长时间脉冲、连续电流测试；

CAT II 600V 安全等级。

三、测试实施流程

1、前期接线与消磁调零

探头 BNC 接入示波器通道，接通 12V 标配适配器供电；示波器设置1MΩ 输入阻抗，DC 耦合模式。钳口空置完全 LOCK 锁死，按下【Degauss Autozeroero】消磁调零按键，等待 5s 完成，听到两声蜂鸣提示。切换量程、挪动探头位置后，必须重新消磁调零。

2、主功率 MOS 开关电流测试

50A 大量程，夹住 MOS 源极引出导线；电源满载工况，捕捉 MOS 开通尖峰、关断拖尾；搭配高压差分探头同步采集 Vds 电压，示波器数学运算计算开通关断损耗。实测开通尖峰偏大，调整驱动电阻参数，降低尖峰，改善电源 EMC 传导干扰。

3、输出滤波电感纹波电流测试

保持 50A 量程，测量输出功率电感，读取高频三角纹波峰峰值；基于实测纹波数据，优化输出电解 + MLCC 电容组合，降低输出电流噪声，提升 LED 光源频闪性能。

4、辅助电源控制回路小电流测试

切换 7.5A 高灵敏量程，测量 PWM 控制器、辅助绕组供电支路电流；观测上电瞬间冲击电流，排查辅助电源启动异常隐患。

5、长时间满载老化测试

样机连续 4.5 小时满功率运行，探头持续监测输出回路电流；严格对照探头电流‑频率降额曲线，保证工作点处于安全区间，记录长时间工作零点漂移，验证驱动电源整机稳定性。

四、案例总结价值

1.DC‑50MHz 带宽，7ns 上升沿，完整捕捉大功率 LED 电源 MOS 开关瞬态尖峰与电感高频纹波；

2.50Arms 连续大电流能力，支持样机长时间满负载老化工位使用；

3.7.5A/50A 双量程，一支探头兼顾辅助小电流和主功率大电流测试；

4.钳型无损测量，不需要焊接采样电阻，不改变电源原有电路，适合研发迭代与产线批量抽检。

五、使用注意事项

1.严格遵循电流‑频率降额曲线，高频工况允许的连续电流会下降，防止探头磁芯过热烧毁；

2.钳口必须完全 LOCK 锁死，出现缝隙会幅值衰减、波形失真；

3.测试结束，先断开被测样机电源，再打开钳口取出导线；

4.钳口研磨接触面禁止磕碰刮伤，灰尘使用防静电软布擦拭；建议每年计量校准。
