PKC7500高频电流探头在大功率工业中频感应加热电源测试中的应用

1、项目背景

工业电源设备厂商研发 200kW 中频感应加热电源，工作频率 5kHz‑50kHz，回路最大 500Arms 交流电流；需要测量谐振回路实际电流有效值、瞬态冲击、起振冲击电流，评估 IGBT 功率器件发热、谐振电容发热，验证过流保护逻辑。普通低频电流探头高频降额严重，无法承受数百安连续大电流；需要交直流高频电流探头，兼顾大电流容量与带宽。

2、测试设备清单

被测对象：200kW 中频感应加热电源

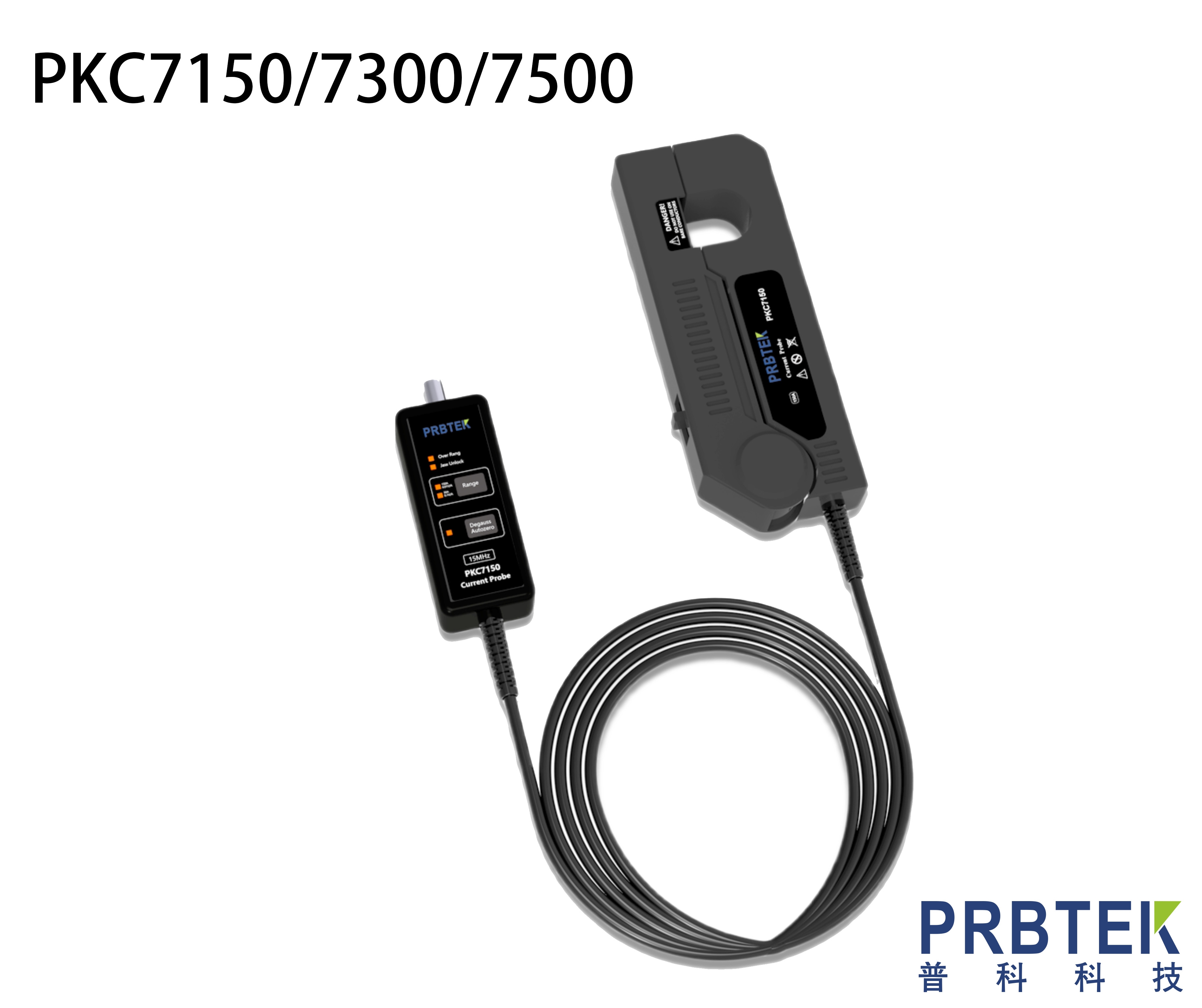

测试探头：PRBTEK PKC7500 高频电流探头（5MHz 带宽，500Arms 连续，750Apk 峰值）

示波器：200MHz 带宽数字示波器

配件：探头标配 12V/2A 电源适配器、BNC 输出线缆

3、测试搭建与操作步骤

1）接线供电：PKC7500 接入标配 DC12V 适配器，BNC 输出接示波器；示波器输入阻抗设置 1MΩ，DC 耦合。

2）探头操作：钳口完全打开，把谐振回路粗电缆放置钳口正中心，推至 LOCK 锁定；空载状态按下消磁自动调零按键，等待调零完成提示音。

3）档位选择：选择 500A 量程（0.01V/A），示波器对应设置探头衰减，根据预估波形调整垂直档位与时基。

4）工况测试：电源空载起振，捕捉上电瞬间冲击电流；带加热负载，持续采集谐振回路电流波形，读取峰值、有效值，观测波形畸变；模拟负载短路，验证设备过流保护动作时序。

注意严格遵循电流‑频率降额曲线，高频工况下不能满 500Arms 长期运行，防止探头过热损坏。

5）收尾流程：电源停机、回路断电，等待探头充分冷却，再打开钳口取下被测电缆。

4、测试结果与价值

1）5MHz 带宽，完整复现中频 5‑50kHz 谐振电流波形；测得正常工作谐振电流 360Arms，上电起振冲击达到 680Apk，识别到冲击超出器件安全裕量。

2）声光过载告警，出现超阈值尖峰自动报警，防止磁芯过度饱和；工程师修改软件软启动逻辑，抑制上电冲击，冲击电流下降 42%，IGBT 与谐振电容工作应力显著降低。

3）真实采集回路电流，评估器件发热，优化整机散热设计，提升感应加热电源整机可靠性。
