PKC8030L电流探头测Buck变换器电感电流与开关管脉冲电流的应用

1. 应用场景

某 48V 输入、5V/5A 输出的同步 Buck 变换器，开关频率约 500kHz。需要观察：

电感电流波形、纹波、峰值；

开关管脉冲电流上升沿；

验证死区、续流过程是否正常。

2. 为什么选 PKC8030L

PKC8030L 的主要指标：

带宽：DC～50MHz，上升时间 ≤7ns；

连续电流最大值：30Arms；

峰值电流：50Apk；

量程：5A 档 1V/A，30A 档 0.1V/A；

精度：5A 档 ±1%±1mA，30A 档 ±1%±10mA；

具备自动消磁调零、过载报警、钳口锁定指示；

BNC 输出，适配示波器 1MΩ 输入。

该 Buck 电路电感平均电流约 5A，峰值约 6A，开关频率 500kHz。PKC8030L 的 30A 档可覆盖峰值，50MHz 带宽和 7ns 上升时间足以观察开关管电流的快速变化。

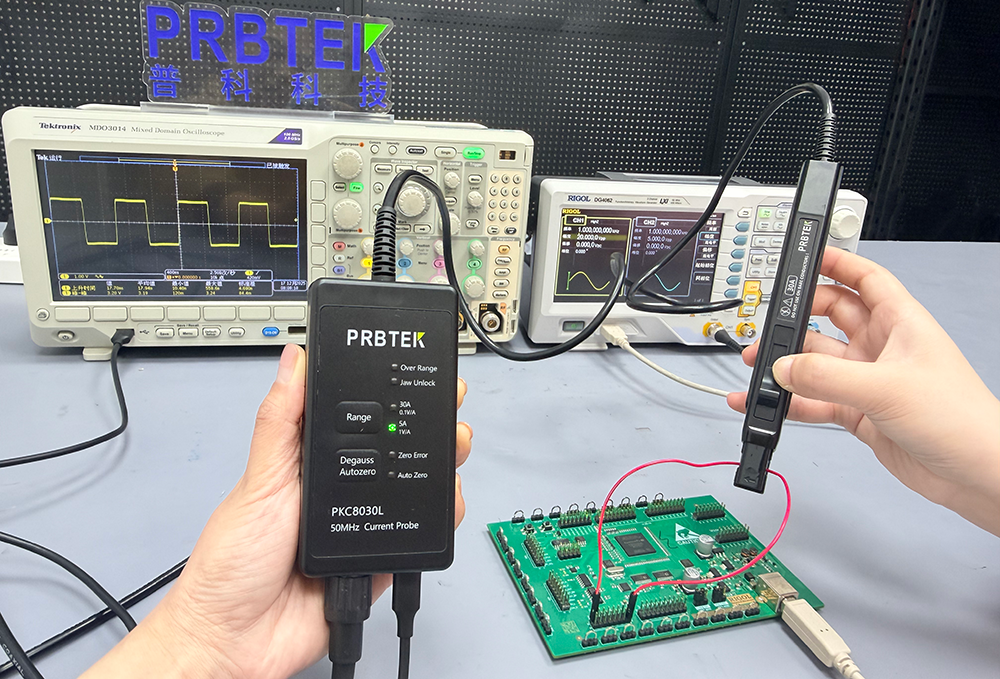

3. 连接与设置

示波器输入阻抗设为 1MΩ；

耦合方式设为 DC；

探头量程选择 30A 档，对应 0.1V/A，即 100mV/A；

示波器通道衰减设为 10X；

垂直刻度可设为 100mV/div，对应 1A/div；

时基可先设 1μs/div，观察 500kHz 开关周期；

探头 BNC 接示波器，电源适配器给探头供电。

4. 测量步骤

先关闭 Buck 电路电源。

将探头钳口开关推到 LOCK 状态，确认钳口完全闭合。

按下“Degauss Autozero”消磁调零，等待蜂鸣器提示，示波器零位稳定。

将被测导线穿过钳口中心。测电感电流时，可将电感一端临时引线穿过钳口；测开关管电流时，将开关管源极或漏极引线穿过钳口。

注意电流方向与钳口箭头一致，否则波形反向。

给电路上电，观察示波器波形。

若过载指示灯亮红或蜂鸣器报警，说明电流超过量程，应切换更大档位或检查电路。

5. 预期结果

电感电流呈三角波，平均约 5A，峰峰值约 2A；

开关管电流为脉冲波，上升沿约 10～20ns，PKC8030L 可清晰分辨；

30A 档下，50Apk 以下不会过载；

若在 500kHz 下连续电流较大，需参考说明书“最大测量电流 vs. 频率”曲线降额使用，避免探头过热。

6. 注意事项

被测导线必须穿过钳口中心，不要靠近钳口边缘；

测量前先消磁调零，调零后不要大范围挪动探头；

连续电流不要超过对应频率下的降额曲线；

测试完成后先关电路电源，再取下探头。
