普科PKDV5161+PKC8030L在伺服驱动器IGBT开关测试中的应用

一、项目背景

某工业自动化企业正在研发新一代 380V 级伺服驱动器，功率段覆盖 2kW 至 7.5kW。在样机调试阶段，工程师发现部分批次的 IGBT 模块在满载运行时温升异常，且偶发过流保护误触发。初步判断问题根源在于 IGBT 开关过程中的电压电流波形存在异常，但传统测试手段始终无法清晰捕获开关瞬态的完整细节。

该企业原有的测试方案使用普通无源探头测量 IGBT 的 Vce 电压，不仅无法解决浮地测量带来的共模干扰问题，更存在示波器烧毁的安全隐患。电流测量则依赖串联采样电阻配合隔离放大器，带宽不足导致电流上升沿严重失真。研发团队迫切需要一套安全、精准、可同步捕获电压电流波形的测试方案，以定位开关损耗异常的根本原因。

二、测试挑战

伺服驱动器的 IGBT 开关测试面临多重技术难点：

高压浮地测量风险。 伺服驱动器母线电压约 540Vdc，IGBT 集电极与发射极之间属于浮地电位。使用普通单端探头直接测量会形成接地环路，轻则引入严重干扰导致波形失真，重则烧毁探头甚至示波器。

开关瞬态速度极快。 现代 IGBT 的开关时间通常在百纳秒级别，电压上升/下降沿可能低至 50ns 甚至更短。测试系统必须具备足够的带宽和上升时间才能真实还原波形，否则将严重低估开关损耗。

电流波形难以捕获。 IGBT 集电极电流包含直流分量和高频开关分量，且峰值可达数十安培。传统采样电阻方案受寄生电感影响，在高 di/dt 下会产生显著测量误差。

电压电流需同步测量。 开关损耗计算依赖于 Vce 与 Ic 的瞬时乘积积分，两路信号之间的时间偏差会直接导致损耗计算错误。因此电压和电流通道必须经过延时校准。

三、解决方案

针对上述挑战，该企业选用了 PKDV5161 高压差分探头 与 PKC8030L 高频电流探头 组成的联合测试方案。

设备选型依据

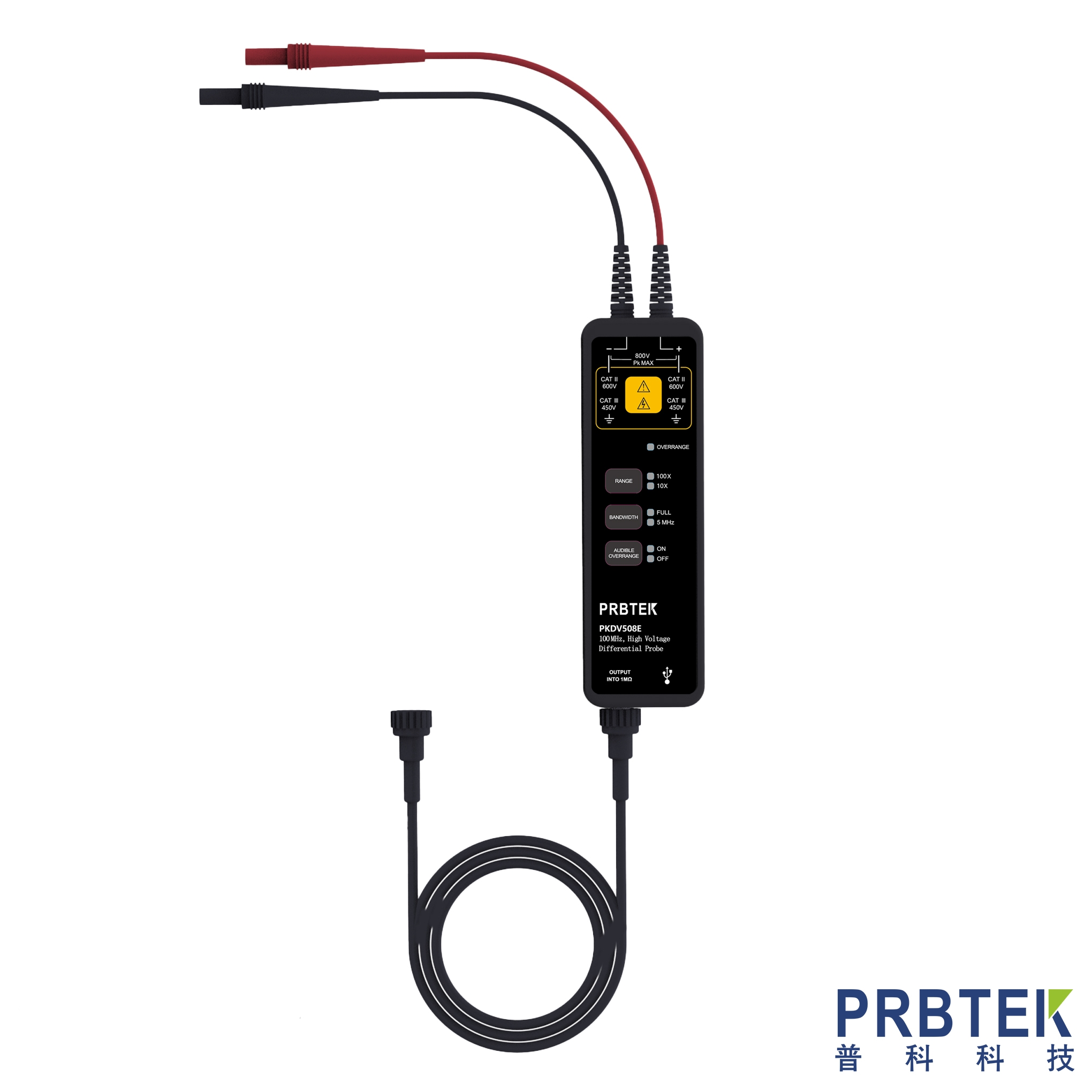

PKDV5161 的核心指标与测试需求高度匹配：150MHz 带宽和 ≤2.3ns 上升时间足以捕获纳秒级开关瞬态;±1600Vpk 的最大差分电压配合 CAT III 600V 对地安全等级，完全覆盖 540V 母线及关断尖峰;20X/200X 双量程设计让工程师可以在驱动电压测量与母线电压测量之间灵活切换。其高共模抑制比(>60dB@100kHz)可有效抑制伺服驱动系统中 PWM 逆变桥产生的大量共模噪声。

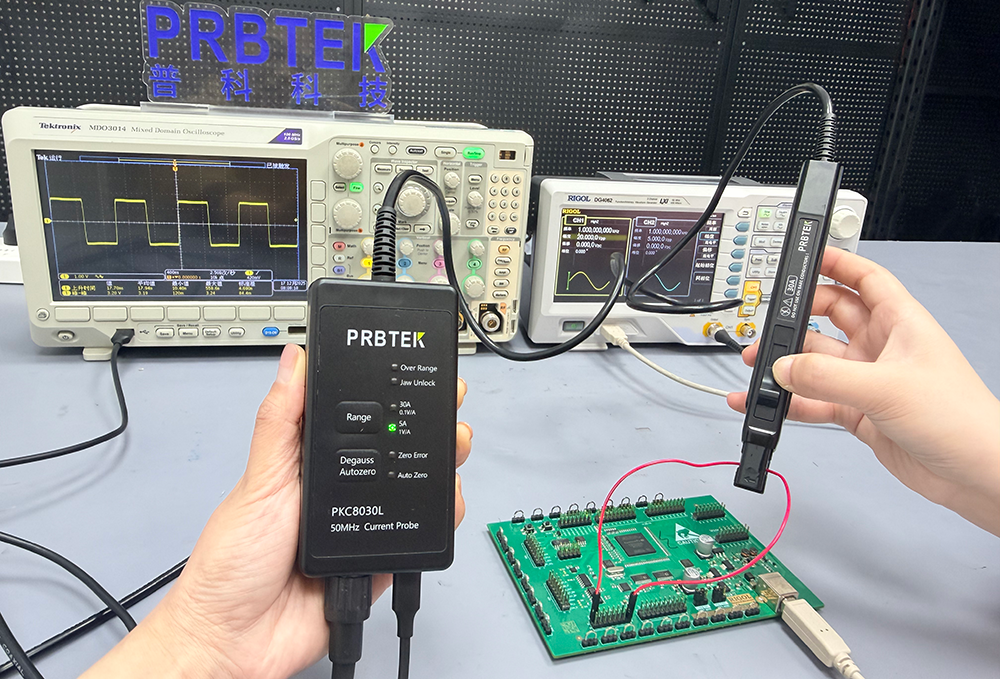

PKC8030L 的 DC~50MHz 带宽和 ≤7ns 上升时间能够满足 IGBT 开关频率及高频电流谐波的测量需求。5A/30A 双量程配合 ±1% 精度，既能分辨小电流下的波形细节，也能覆盖峰值浪涌电流(最大 50Apk)。非接触式钳口测量避免了对功率回路的侵入式改造，且支持自动消磁调零，确保直流精度。

测试系统搭建

测试系统配置如下：

示波器设置。 使用四通道数字示波器，CH1 连接 PKDV5161 测量 Vce，CH2 连接 PKC8030L 测量 Ic。两通道输入阻抗均设置为 1MΩ，探头衰减比对应设置为 200X(PKDV5161)和 30A 档位对应的 0.1V/A(PKC8030L)。

探头连接要点。 PKDV5161 的正负探针直接跨接在 IGBT 的集电极与发射极之间，使用短接地弹簧而非长引线以减少高频振铃。PKC8030L 的钳口夹在 IGBT 的发射极引线上(而非集电极)，钳口箭头指向电流流向，被测导线尽量处于钳口中心位置。

同步与校准。 两路探头使用等长 BNC 线缆连接示波器，并在测试前通过示波器的通道延时校准功能消除相位差。PKC8030L 在接入电路前完成消磁调零，PKDV5161 执行一键调零消除基线漂移。

四、测试过程与发现

开通过程

测试条件为母线电压 540V，负载电流 15A，开关频率 10kHz。在开通过程中，PKDV5161 清晰捕捉到了 Vce 从 540V 下降至饱和压降的完整过程，电压下降时间约 180ns，波形中可观察到明显的米勒平台。PKC8030L 同步记录了集电极电流从零上升至 15A 的过程，电流上升沿约 65ns。

通过示波器的数学运算功能对 Vce×Ic 进行积分，得到单次开通损耗 Eon 约为 0.42mJ。

关断过程

关断波形揭示了关键问题。Vce 在关断瞬间出现了高达 680V 的电压尖峰，超出母线电压约 140V。同时，电流下降过程中存在明显的拖尾现象，关断时间约 320ns。计算得到单次关断损耗 Eoff 约为 0.85mJ，接近开通损耗的两倍。

问题定位

对比不同栅极电阻配置下的波形，工程师发现原设计使用的栅极电阻偏小，导致关断 di/dt 过高。过高的 di/dt 与功率回路寄生电感共同作用，产生了显著的电压尖峰。该尖峰虽然尚未超过 IGBT 的 600V 额定值，但已接近安全边界，在高温或电压波动工况下可能触过压保护甚至损坏器件。

五、优化与验证

基于测试数据，工程师将关断栅极电阻从 10Ω 调整至 15Ω，同时优化了功率回路的布局以减小寄生电感。

优化后复测显示：关断电压尖峰从 680V 降至 590V，降低了 90V;关断时间从 320ns 缩短至 260ns;Eoff 从 0.85mJ 降至 0.58mJ，降幅达 32%。开通损耗基本不变。IGBT 模块在满载运行 2 小时后的壳温从原来的 92°C 降至 78°C，温升问题得到有效解决。

六、总结

本案例展示了 PKDV5161 与 PKC8030L 联合测试方案在伺服驱动器 IGBT 开关测试中的实际价值：

安全可靠的浮地测量。 差分探头的隔离架构彻底消除了接地环路风险，工程师可以放心测量高压侧的 IGBT 波形，无需担心设备损坏或人身安全问题。

精准的开关损耗量化。 150MHz 带宽配合 50MHz 电流探头，真实还原了纳秒级开关瞬态，积分计算得到的 Eon/Eoff 数据为热设计和栅极驱动优化提供了可靠依据。

高效的问题定位能力。 电压电流同步捕获让工程师能够直观看到 Vce 与 Ic 的相位关系，快速定位关断尖峰的成因，避免了盲目试错。

该方案不仅适用于伺服驱动器，也可推广至变频器、光伏逆变器、储能 PCS 等各类采用 IGBT 或 SiC 器件的电力电子设备研发与产线测试场景。
