PKIV6020光隔离探头在等离子体电源栅极驱动测试中的应用

一、客户背景与测试需求

客户行业：某工业等离子体设备制造商，专注于大气压等离子体清洗及表面处理系统研发。

测试需求：客户开发了一款基于全桥逆变拓扑的高频高压等离子体电源，需要精确测量功率MOSFET的栅极驱动波形（Vgs），验证驱动时序与抗串扰能力。电源工作在高压浮地状态，放电瞬间产生强烈空间电磁干扰。

核心痛点：

1. 精确测量：栅极驱动幅值仅±15V，叠加在数千伏浮动高压上，要求探头带宽达200MHz、上升时间≤1.75ns。

2. 强抗干扰：传统差分探头易饱和或引入虚假振铃。

3. 兼容现有示波器：实验室配Rohde & Schwarz RTO2044示波器，要求BNC接口直连。

二、应用所需要的整套仪器

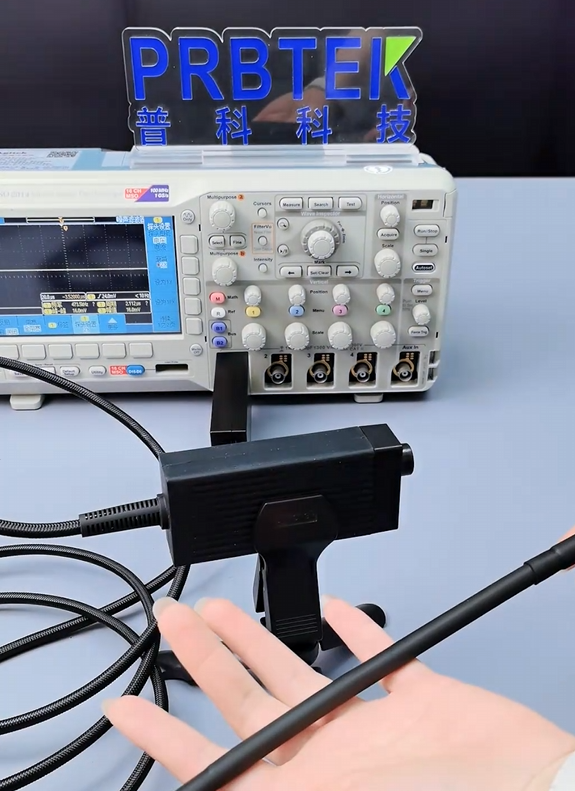

1. 光隔离探头：PRBTEK PKIV6020（1套）。带宽DC~200MHz，上升时间≤1.75ns，DC共模抑制比180dB、200MHz下122dB，共模耐压85kVpk，输出±1.25V，底噪≤350μVrms，直流增益精度≤±1%。

2. 示波器：Rohde & Schwarz RTO2044（1台），4GHz带宽。

3. 被测设备：DBD等离子体清洗电源样机，全桥逆变拓扑。

4. 辅助设备：高压探头、绝缘测试台。

三、系统搭建与测试方法

PKIV6020采用光纤传输与光电隔离：前端接衰减器后连上管MOSFET栅极与源极，光纤连隔离主机，主机BNC输出接示波器CH1。前端USB-C 5V供电，示波器端不共地。搭建后执行一键自动校准调零。启动电源设定输出100kHz，利用示波器捕获上管Vgs波形，重点关注死区时间串扰尖峰。对比组用传统差分探头测量。

四、测试结果

在强电磁干扰下，PKIV6020成功捕获纯净Vgs波形。因DC 180dB、200MHz 122dB共模抑制，有效滤除空间辐射噪声，基线平稳。对比差分探头测得波形叠加±3V共模尖峰，PKIV6020噪声幅度小于±50mV。底噪≤350μVrms确保微小细节清晰，85kVpk共模耐压保障安全。

五、总结

PKIV6020与差分探头区别在于光纤全隔离切断地环路。其200MHz/≤1.75ns及±1%精度保障测量，标准BNC兼容示波器。对于等离子体电源等高压浮地测试，PKIV6020是兼具高抗干扰与安全性的理想工具。
