PKIV6050光隔离探头在800V车载OBC/DC-DC高压浮地测试中的应用

一、客户背景与测试需求

客户行业：某新能源车企功率电子研发部门，专注于800V平台车载充电机（OBC）与双向DC-DC转换器的开发。

测试需求：工程师需要测量SiC功率管Vgs驱动波形、高压侧Vds开关电压尖峰，以及高低压隔离节点的浮地PWM信号，用于评估开关损耗、过冲振铃、隔离稳定性和EMI特性。被测点一部分在低压栅极侧，一部分在数百至800V浮地侧，开关边沿极快。

核心痛点：

1. 精确测量：OBC/DC-DC高频开关要求探头带宽≥500MHz、上升时间≤1ns，否则Vgs过冲、Vds振铃和米勒细节会被平滑。

2. 强抗干扰：800V母线换流时dv/dt极高，浮地桥臂共模噪声强；传统有源差分探头靠前端放大和电阻衰减实现浮地，高频CMRR会下降，地环路还易引入地弹和虚假振铃。

3. 兼容现有示波器：实验室配备Keysight Infiniium S系列示波器，要求探头用标准BNC直连，不改造平台、不额外接隔离电源。

二、应用所需要的整套仪器

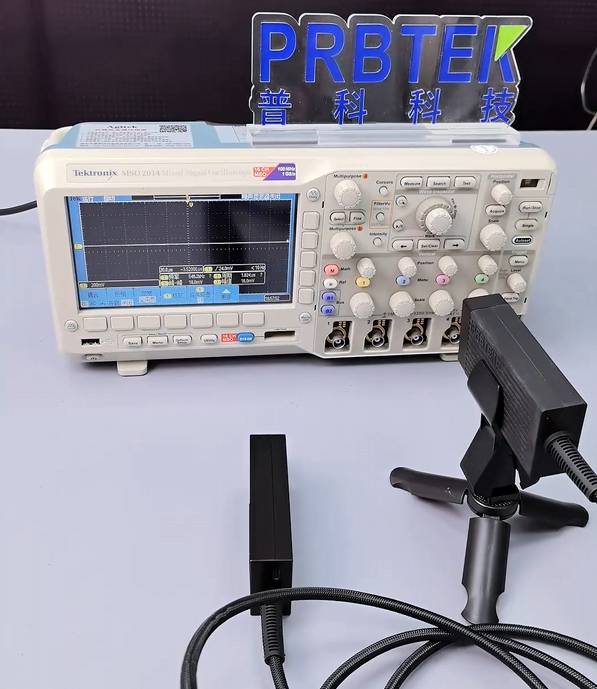

1. 光隔离探头：PRBTEK PKIV6050（1套）。带宽DC~500MHz，上升时间≤700ps；DC共模抑制比180dB，500MHz下114dB；共模耐压85kVpk；输出电压±0.5V，底噪≤350μVrms，直流增益精度≤±1%；USB Type-C 5V供电（≤10W），2m光纤（可定制），标配衰减器加主机延时16ns，示波器端通用BNC。

2. 示波器：Keysight Infiniium S系列（1台），标准BNC通道、1MΩ输入，用于纳秒级开关与浮地电压采集。

3. 被测设备：800V车载OBC+双向DC-DC样机，SiC功率模块，开关频率按高频PWM工况设置。

4. 辅助设备：栅极驱动板、电子负载、校准工装。

三、系统搭建与测试方法

PKIV6050采用电-光-电隔离：前端接对应衰减器后连被测栅极/开关节点，信号在探头前端转为光信号，经光纤传至隔离主机，主机BNC输出接示波器CH1/CH2。后端USB-B 5V独立供电，示波器侧与被测高压回路无电气连接。按测点选衰减器——栅极小信号用低衰减前端，Vds/母线用高衰减前端；搭建后执行一键自动校准调零。

测试分三组：

第一，测上管Vgs，观察开通/关断边沿、过冲、米勒平台；

第二，测高压侧Vds，捕捉关断尖峰、反向恢复拖尾；

第三，测隔离浮地节点PWM，评估共模跳变下的波形完整性。示波器时基按开关边沿设数纳秒至数十纳秒，垂直按衰减器量程设V/div，触发取栅极边沿或下管电流。同工况用同带宽有源差分探头做对照。

四、测试结果

在800V母线、高dv/dt工况下，PKIV6050完整捕获Vgs过冲、Vds振铃和浮地PWM细节。因DC 180dB、500MHz 114dB共模抑制，且光纤完全切断地环路，上管浮地测量时基线无地弹、无共模饱和；500MHz/≤700ps如实还原纳秒开关瞬态，底噪≤350μVrms，直流增益误差≤±1%。对比有源差分探头，其在高频共模段出现虚尖和基线偏移，Vgs负压串扰读数偏大，Vds关断尖峰含额外振铃；PKIV6050因光隔离从源头隔离共模，85kVpk耐压覆盖800V母线及换流过冲，不通过示波器地形成回流路径。

五、总结

PKIV6050与有源差分的本质区别在隔离原理：差分探头靠电阻/放大电路抑制共模，输入与示波器地仍存在寄生电容和隐性通路，高dv/dt、浮地桥臂下CMRR易劣化；光隔离探头用光纤替代电信号地回路，共模只作用于前端传感，不进入示波器测量地。

500MHz/≤700ps覆盖SiC高频PWM，±0.5V输出、≤±1%精度保障微弱栅极与高压节点同平台测量，对800V OBC、双向DC-DC、SiC逆变器等高压高速浮地场景，光隔离探头是比传统差分更合适的高抗干扰方案。
