PKIV6035光隔离探头在新能源汽车SiC电机控制器测试中的应用

一、客户背景与测试需求

客户行业为国内领先的新能源汽车电驱动系统供应商，专注于基于碳化硅（SiC）技术的电机控制器研发。客户正在开发一款800V母线电压的电机控制器，在调试过程中面临严峻的测试挑战。

测试核心需求是应对高共模电压与噪声。SiC器件开关速度极快，开关节点对地存在极高的dv/dt和共模噪声。客户要求精确测量微小的栅极驱动信号及高压母线瞬态，电压测量精度需优于±1%。同时，测试系统必须满足高安全等级隔离，防止高压窜入测量端。

二、应用所需要的整套仪器

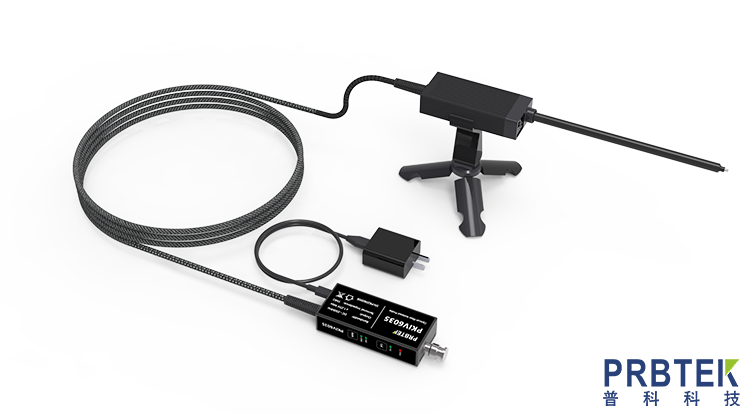

为满足需求，配置了以PKIV6035光隔离探头为核心的测试系统。核心测量设备为PRBTEK PKIV6035光隔离探头（1套）。其关键参数包括：350MHz带宽（-3dB）、≤1ns上升时间；直流共模抑制比高达180dB，350MHz下仍达118dB；底噪≤350μVrms；直流增益精度≤±1%；共模耐压高达85kVpk；输出电压范围±1.25V；标配衰减器加主机延时15.5ns（配2m光纤，可定制）；采用USB TYPE-C 5V供电（功率≤10W），示波器端为通用标准BNC接口。配套设备包括Keysight Infiniium S系列示波器（1台）及电子负载。

三、系统搭建与测试方法

系统搭建采用光纤传输与光电隔离技术，实现测试系统与被测高压回路的完全电气隔离。将PKIV6035探头前端先连接合适的衰减器，再连接至SiC功率模块的开关节点或栅极测试点，光纤连接至隔离主机，主机输出端为标准BNC接口直连示波器通道。探头采用USB-C接口5V供电，即插即用。

测试方法上，针对双脉冲测试及上管Vgs串扰测试，利用探头超高共模抑制比特性，彻底消除高频共模干扰。测试前保持探头前端干燥清洁，检查光纤无弯折，执行一键自动校准调零。示波器设置合适时基与垂直档位，捕捉纳秒级开关瞬态。

四、测试结果

在满载及高压双脉冲测试条件下，PKIV6035成功捕获到纯净的真实波形。得益于≤350μVrms的极低底噪，微小的充放电波形清晰可辨。对比传统差分探头，PKIV6035的超高共模抑制比彻底消除了虚假波形，电压测量误差降至1%以内。85kVpk的共模隔离耐压确保了高压测试全程无示波器击穿风险。同时，探头前端低寄生设计未改变SiC栅极RC回路，实验室测试波形与实车工况高度一致。

五、总结

PKIV6035光隔离探头凭借350MHz高带宽、≤1ns快上升时间以及光纤全隔离设计，在新能源汽车SiC电机控制器等高压高速浮地测试中表现卓越。其超高共模抑制比（DC:180dB，350MHz:118dB）从根源杜绝了地环路干扰与共模噪声，极低的底噪和±1%的直流增益精度保障了微弱信号的精确测量。
