PKIV6035光隔离探头在800V车载OBC SiC Vgs串扰(Crosstalk)中的实操案例

案例背景

800V OBC 的 PFC / 全桥 SiC 半桥拓扑，上管 S 极是桥臂中点，800V 母线会以 > 100V/ns 高速跳变，这就是强共模电压。 串扰原理：对管开关时，漏源高压跳变通过 MOS 米勒电容 Cgd 产生位移电流，叠加在关断管栅极回路，产生正向 / 负向 Vgs 串扰尖峰;负尖峰过大容易击穿栅极，正尖峰容易误导通炸管。

痛点：普通高压差分探头高频 CMRR 急剧跌落，测出来的 Vgs 布满虚假振荡，波形失真，无法判断真实串扰幅值;光隔离探头电 - 光 - 电光纤隔离，前后端无电气连接，高 CMRR，适合浮地上管 Vgs 串扰测量。

被测对象

800V 车载 OBC，SiC MOS 全桥，母线 DC 800V，驱动电压 + 15V/-5V，目标：测静态关断状态下上管 Vgs 串扰波形，评估正负串扰尖峰，验证米勒箝位 / 栅极 RC 抑制效果。

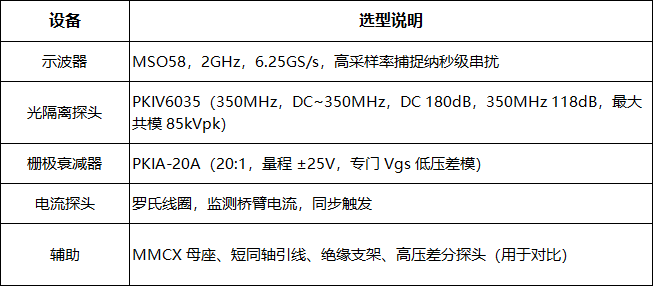

测试设备清单

选型要点：Vgs 是差模小信号(±20V 以内)，但共模是 800V 高压;衰减器只处理差模，不影响共模耐受，这是光隔离探头对比差分探头最大优势。

实操步骤(安全优先，严禁热插拔)

Step1：断电，板上焊接测试点(最关键一步，减少引线寄生电感)

OBC 整机完全断电，母线电容放电，确认无残压;

在 SiC 管栅极 G、源极 S 就近焊 MMCX 母座：中心芯接 G，外壳接 S;引线尽量短，单引脚焊接，不要长飞线;引线越长，回路面积越大，寄生电感越大，额外引入振荡，串扰读数失真;

探头前端电光模块固定在绝缘支架上，不要用手直接手持，避免人体耦合干扰;光纤弯曲半径≥5cm，禁止硬折光纤。

Step2：探头硬件接线

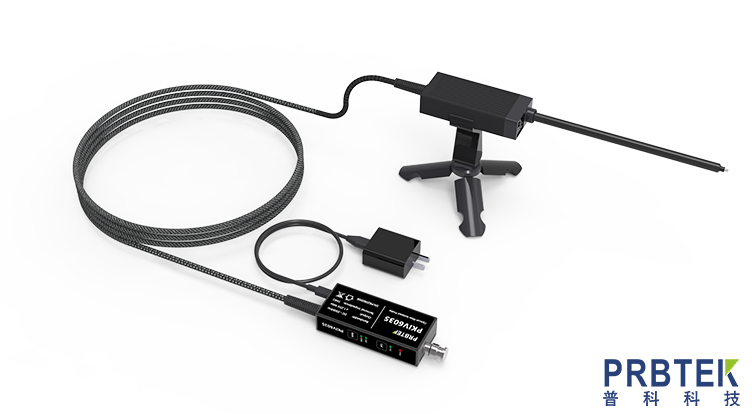

光隔离后端接收器 BNC 接入示波器通道;后端 Type-C 接 5V 适配器供电;光纤连接前端电光头与后端接收器;

MMCX 衰减器 PKIA-20A 拧紧到板上 MMCX 座;

示波器通道设置：输入阻抗 1MΩ，衰减设置 20X，填入探头固有延时(如 15.5ns)做时序校准，保证 Vgs/Vds 波形时序对齐;

❌ 不要 50Ω 输入，栅极小信号测量用 1MΩ。

Step3：探头校准调零(断电状态校准)

将衰减器输入 G/S 短接;

按下 Cali 一键校准，Cal 绿灯常亮 = 校准成功;消除零点漂移，保证直流精度;可在后续重复校准。

Step4：接线验证(共模短接验证，排查测量伪影)

这个步骤用来区分：波形是真实串扰，还是探头 / 引线引入的虚假振荡。 保持 G、S 短接，OBC 上电，让桥臂中点 800V 高速跳变。此时理想状态 Vgs 读数接近 0;如果出现大幅尖峰，代表引线环路耦合过大，需要重新优化布线、缩短引线。

Step5：OBC 上电，串扰波形采集

低压上电，先低母线、低 PWM 频率试机，确认无异常;逐步抬升到 800V 母线，额定 PWM;

触发设置：用下管 Vds 下降沿作为触发源，抓取关断上管的 Vgs 串扰波形(第二脉冲串扰);

同步采集：Ch1 光隔离 Vgs;Ch2 高压差分探头测 Vds;Ch3 罗氏线圈 Ids;

采集波形，重点读取：

正向串扰尖峰(正 dVds/dt 产生)

负向串扰尖峰(负 dVds/dt 产生)

振荡衰减时间

对比测试：同点位并联高压差分探头，可直观看到差分探头出现大量虚假振荡，光隔离波形干净，串扰幅值真实。

实测波形现象与解读

1.下管开通，桥臂中点电压快速跌落(负 dVds/dt)，上管栅极出现负向串扰尖峰;需要保证负尖峰不低于器件栅极负压耐压(典型 - 8V);

2.下管关断，桥臂中点电压快速抬升(正 dVds/dt)，上管栅极出现正向串扰尖峰;正向尖峰过高会造成误导通;

3.若引线长、回路面积大：即使光隔离探头，仍然会叠加额外振荡，不是电路本身串扰，是测量环路寄生，必须缩短 MMCX 引线。

常见实操踩坑点

长导线夹子接线：回路面积大，磁场耦合，测出的串扰虚高;优先 MMCX 板载焊接;

忘记做延时校准：Vgs 与 Vds 时序错位，串扰因果关系判断错误;

光纤弯折过小，光功率下降，噪声变大;

同时多个探头引线并行靠近高压铜排，互相耦合;探头引线远离 800V 功率铜排;

用 Vds 高压衰减器测 Vgs：衰减倍数太大，栅极小信号信噪比差;Vgs 必须用低压衰减器(20:1);

忽略探头前端金属外壳接地：前端金属外壳不要接示波器地，破坏隔离。

优化验证

测得串扰负尖峰超标 → 优化方案：

增大栅极关断电阻、增加栅极电容;

增加米勒箝位电路;

减小功率环路寄生电感; 改动后，再次用光隔离探头复测，对比串扰尖峰改善效果。

结论

800V OBC 上管 Vgs 串扰属于高共模、差模小信号场景，普通高压差分探头高频 CMRR 不足，波形不可采信;光隔离探头光纤完全电气隔离，搭配板载 MMCX 短引线，可获取真实的栅极串扰波形，用于评估 SiC 误导通 / 栅极击穿风险，是车载 OBC SiC 功率环路开发的标准测试方案。
