如何快速评估差分探头抗干扰能力

在开关电源、IGBT驱动、电机控制、等离子放电等高压浮地测试场景中，绝大多数波形失真、杂波毛刺、数据漂移问题，并非设备故障，而是差分探头抗共模干扰能力不足导致。

很多工程师选型、排查时只看探头带宽、耐压值、直流CMRR参数，极易被纸面参数误导。本文结合原理与现场实操，分享一套零成本、高效率的差分探头抗干扰评估方法，快速甄别探头优劣，解决高频测试干扰难题。

一、核心认知：探头抗干扰的本质是CMRR

差分探头的核心价值，并非单纯测量差分信号，而是抑制高压共模干扰。行业核心评判指标为CMRR（共模抑制比），代表探头对共模噪声的衰减能力，单位为dB。

通用计算公式：

其中：

二、关键误区：直流CMRR≠真实抗干扰能力

市面上多数探头厂商会重点标注亮眼的直流CMRR（DC CMRR），但这是最大的参数陷阱，工程实测中频域CMRR才是核心，二者差异极大。

1. 直流CMRR（DC CMRR）

仅指代0Hz直流状态下的干扰抑制能力，仅用于抵消直流电位偏移，不受频率影响，数值普遍高达80–120dB。但它无法抑制任何交流、高频噪声，完全不适用开关电源、功率器件等高频工况。

2. 频域CMRR（AC CMRR）

随频率动态变化的真实抗干扰指标，也是工程测试的核心依据。所有现场干扰（开关毛刺、地弹噪声、工频串扰、射频干扰）均为高频交流共模信号。核心规律：频率越高，CMRR衰减越剧烈。多数探头在1MHz以上频段，CMRR会暴跌至40dB以下，高频干扰直接泄露到测试波形中，导致波形失真。

核心结论

只看直流CMRR选型、判参毫无意义，工况频率对应的频域CMRR，才是探头真实的抗干扰水平。

三、三步快速评估法：手册筛查+现场实测

无需信号源、专业仪器，依托示波器即可完成全套评估，3分钟甄别探头抗干扰能力，适配所有差分探头型号。

第一步：纸面快速筛查

放弃单一的直流CMRR参数，重点核对 datasheet 两个核心信息：1. CMRR-频率曲线：精准查看自己测试工况频率点的CMRR数值，而非静态直流参数。例如测试200kHz开关电源，仅需参考200kHz处的CMRR指标。2. 有效CMRR带宽：即CMRR维持≥60dB的最高频率，该参数远比探头标称的差分带宽重要。很多100MHz高带宽探头，有效CMRR带宽仅1MHz，高频抗干扰极差。工程合格标准：工作频率下CMRR≥60dB，低于该数值，波形必然存在明显噪声干扰。

第二步：现场定性实测

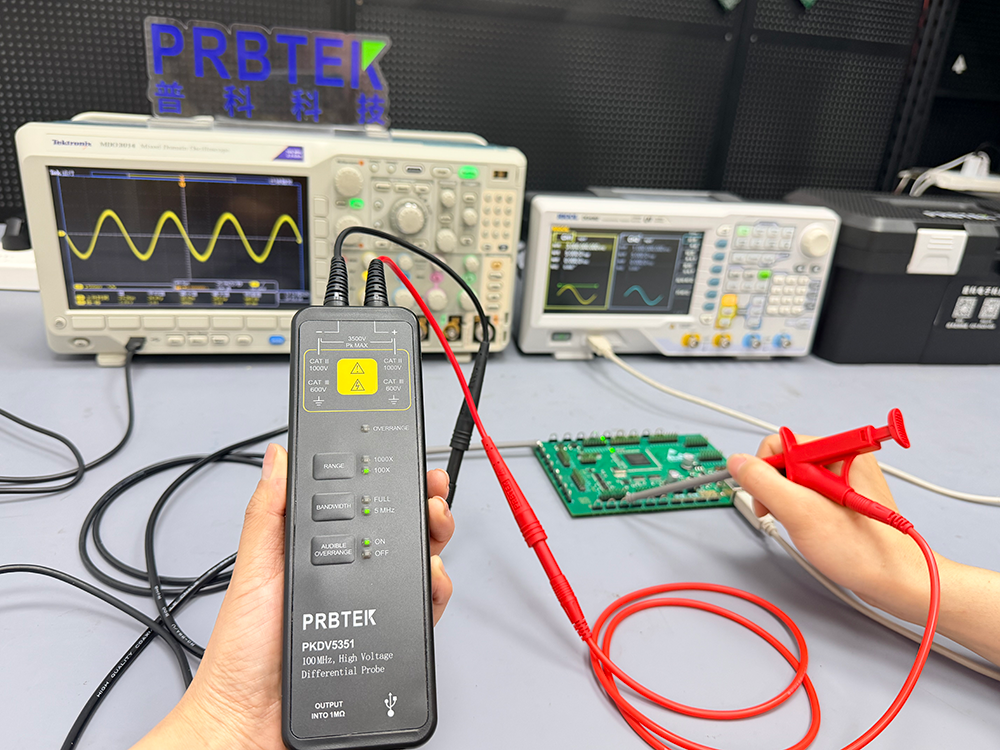

这是工程师排查故障最实用的方法，无需额外设备，直接还原真实工况干扰环境。测试操作：将差分探头正负输入夹（+、-）完全短接，保持探头摆放位置、线材长度、测试环境不变，正常接入示波器。测试原理：输入短接后，无任何有效差模信号，示波器显示的所有波形、毛刺、噪声，全部是无法被抑制的共模干扰泄露，直接反映探头真实CMRR性能。

结果判定：

✅ 优质探头：短接后波形干净，几乎无杂波，噪声基底极低；

❌ 劣质探头：短接后出现明显开关毛刺、工频波纹、随机杂波，高频抗干扰失效。

第三步：定量精准测算（精准量化CMRR）

若需要精准量化探头性能，可搭配信号发生器完成扫频测试，获取任意频率下的真实CMRR数值。

测试步骤：

1. 探头正负输入端短接，接入信号发生器输出端，输入固定幅度共模正弦信号（如5Vpp）；

2. 从10kHz~10MHz分段扫频，记录不同频率下示波器捕捉到的残余输出电压Vout；

3. 代入公式计算实时。该方法可精准定位探头抗干扰失效频率点，精准适配不同工况选型。

四、四大高频误区，90%工程师都踩过

1. ❌ 误区：带宽越高，抗干扰能力越强

真相：带宽是有效信号的传输能力，CMRR是干扰抑制能力，二者无关联。高带宽探头，高频CMRR同样会大幅跌落。

2. ❌ 误区：耐压越高，抗干扰越好

真相：耐压是探头安全工作的电压上限（防损坏），CMRR是干扰抑制能力，参数独立互不影响，高压探头也可能高频抗干扰极差。

3. ❌ 误区：波形轻微抖动是设备噪声

真相：多数工况下，设备共模噪声是统一耦合的，优质探头可完全抑制，轻微抖动基本是探头CMRR不足导致。

4. ❌ 误区：新探头无需测试，参数可信

真相：厂商普遍虚标高频CMRR参数，且探头线材老化、阻抗失配、工艺偏差，都会导致实测性能远低于标称值，必须实测验证。

五、低成本提升抗干扰效果的实操技巧

若探头性能有限，无需更换设备，可通过实操优化大幅降低干扰：

1. 缩短探头线材，减小布线环路面积，抑制空间电磁耦合干扰；

2. 测试前短接探头做Auto Zero调零，消除直流偏移误差；

3. 高频测试优先选用短探针、屏蔽线材，避免长线寄生电容导致CMRR劣化；

4. 示波器合理开启带宽限制、平均采样，过滤高频无效噪声。

六、总结：探头抗干扰评估核心准则

1. 不看直流CMRR、不看带宽、不看耐压，只看工况频率对应的频域CMRR；

2. 最快验证方式：输入端短接，看残余噪声，噪声越小性能越强；

3. 选型硬标准：工作频率下CMRR≥60dB，高频大功率场景建议≥80dB；

4. 所有纸面参数仅供参考，现场实测才是唯一可信的依据。掌握这套评估方法，可彻底解决功率电子测试中波形杂波多、数据不准、干扰误判的问题，精准甄别探头优劣，大幅提升测试效率与数据可靠性。
