基于PKC622电流探头的电流波形测试与验证

在电源驱动、电机控制及航空电子设备的研发与调试中，准确测量导体中的交直流混合电流至关重要。本文基于PKC622交直流电流探头，介绍了一种针对开关电源输入电流波形的测试方案，通过实际测试验证了探头在宽频带下的测量精度与实用价值。

一、测试背景

随着电力电子技术向高频化、高功率密度方向发展，工程师需要同时观测直流偏置上的交流纹波以及瞬态冲击电流。传统电流互感器无法测量直流分量，而霍尔效应钳表带宽通常不足。PKC622电流探头凭借DC~100kHz带宽和双量程切换能力，可覆盖50mA至100A峰值电流。本次测试旨在评估该探头在实际电路中对复杂电流波形的还原能力。

二、测试内容

本次测试选取一台24V/5A输出的开关电源，测量其在满载启动时的输入母线电流波形。测试重点关注三个方面：

1. 启动瞬间的冲击电流峰值是否超过预设阈值；

2. 稳态工作时直流电流与叠加的开关纹波幅值；

3. 探头在不同量程下切换时，波形连续性与误差变化。

通过对比串联精密取样电阻的电压波形，验证探头输出的一致性。

三、测试设备

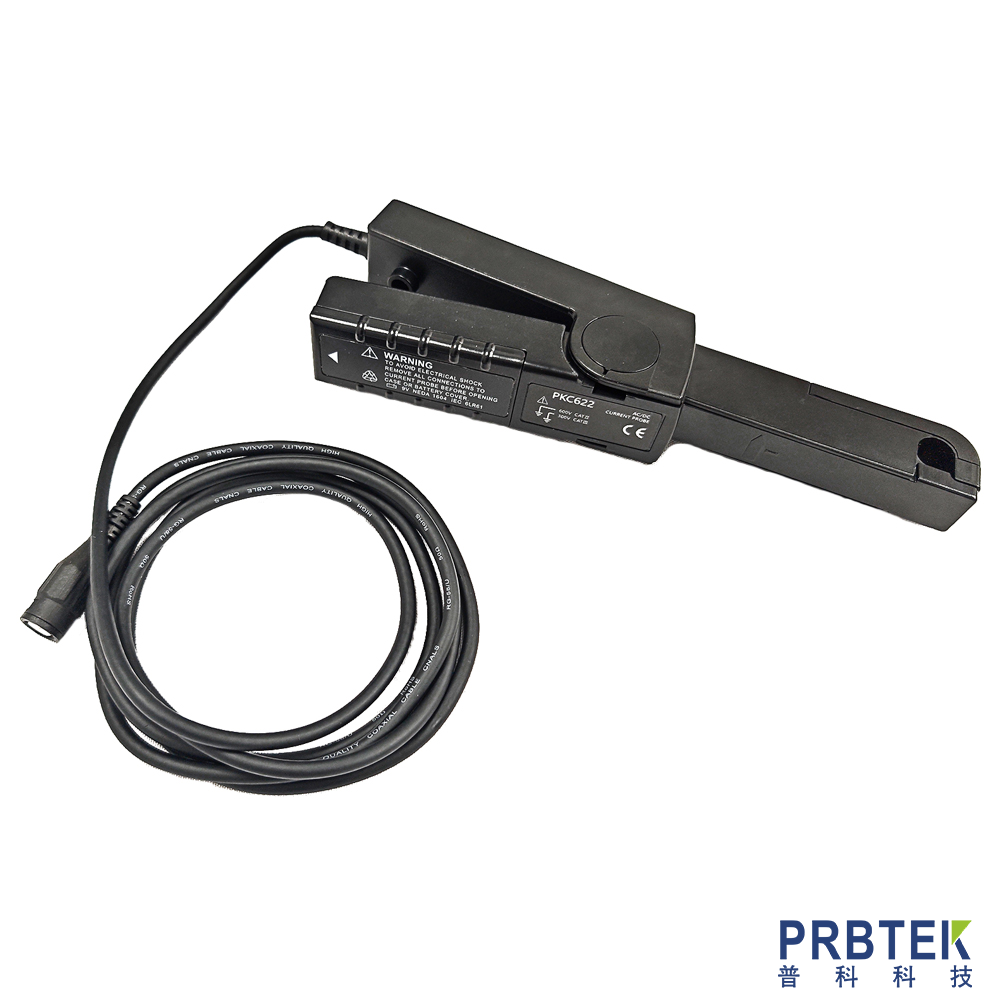

被测探头：PKC622 100A/100KHz AC/DC电流探头（灵敏度100mV/A及10mV/A两档）；

示波器：Tektronix，输入阻抗设为1MΩ，DC耦合；

基准设备：0.01Ω精密取样电阻（四端法）及差分电压探头；

被测对象：开关电源（输入220VAC，输出24V/5A），母线直流导线直径约2mm；

供电：9V碱性电池。

四、测试过程

连接与设置：将PKC622的BNC输出接至示波器通道1，示波器阻抗设为1MΩ，耦合方式设为DC。将开关置于“100mV/A”档位，便于观察稳态小信号。

调零操作：在钳口无导线状态下，旋转调零旋钮，使示波器通道1基线归零，耗时约10秒。

导线放置：将被测电源的输入正极导线置于钳口中心，确保完全闭合钳口。

启动测试：开启电源，示波器设为上升沿触发，捕获启动瞬态波形。同时记录稳态下开关纹波的峰峰值。

量程切换对比：将开关拨至“10mV/A”档位，重新调零后再次测量启动冲击，观察过载指示灯是否动作。

基准比对：串联0.01Ω电阻，用差分探头测量其压降，换算为电流值，与PKC622输出进行对比计算误差。

五、测试结果

启动冲击电流：在100mV/A档位下，测得启动尖峰为7.8Apk，示波器读数780mV，未触发过载。切换至10mV/A档位后，输出信号为78mV，两者一致，且与取样电阻换算值（7.82A）误差小于3%。

稳态纹波测量：在100mV/A档下，清晰观测到直流偏置约4.2A上叠加的开关纹波，频率约65kHz，峰峰值约0.6A，幅频特性显示该频率处衰减小于1dB，波形还原良好。

过载保护：当人为短暂施加超过10A的电流时，红色过载指示灯立即点亮，提示用户切换量程，有效防止了信号削顶。

PKC622探头在DC~100kHz范围内表现稳定，调零便捷，双量程设计兼顾了小信号分辨率与大电流冲击测量，过载指示功能增强了测试安全性。其±3%的基本精度配合BNC接口，非常适合作为实验室日常交直流电流测量的可靠工具。
